Аммиачные коррозионностойкие

Манометр аммиачный — это промышленный манометр полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C. Может использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления.

При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.

Аммиачные манометры и мановакуумметры с дополнительной температурной шкалой предназначены для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака.

Аммиачные манометры без дополнительной температурной шкалы имеют диапазоны показаний как у манометров 21 серии (коррозионностойких виброустойчивых) и отметку на циферблате «NH3».

Область применения: горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.

Диаметр корпуса 100, 150 мм
Класс точности 1
Диапазон показаний давлений
ТМ 00…0,6 МПа (−30…+10 °C)
0…1 МПа (−30…+25 °C)
0…4 МПа (−30…+70 °C)
ТМВ −0,1…0,5 МПа (−70…+5 °C)
−0,1…0,9 МПа (−70…+20 °C)
−0,1…1,5 МПа (−70…+40 °C)
−0,1…2,4 МПа (−70…+55 °C)



Рабочие диапазоны Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Рабочая температура Окружающая среда:
−60…+60 °C (силикон АК-50)
−60…+60 °C (без заполнения)
Измеряемая среда:
до +200 °C (без заполнения)
до +100 °C (с заполнением)
Корпус IP65, нержавеющая сталь
Кольцо нержавеющая сталь, байонетное
Чувствительный элемент Нержавеющая сталь
Трибко-секторный механизм Нержавеющая сталь
Циферблат Алюминий, шкала черная на белом фоне
Стекло Органическое
Штуцер Нержавеющая сталь
Присоединение Радиальное или эксцентрическое
Резьба присоединения G½ или M20×1,5
Марка стали Корпус, кольцо — 08Х18Н10
Штуцер, чувствительный элемент, трибко-секторный механизм — 08Х17Н13М2
Межповерочный интервал 2 года
Техническая документация ТУ 4212-001-4719015564-2008
ГОСТ 2405-88












Аммиачные коррозионностойкие



Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.



Аммиачные коррозионностойкие



Монтаж/демонтаж производить при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате. При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

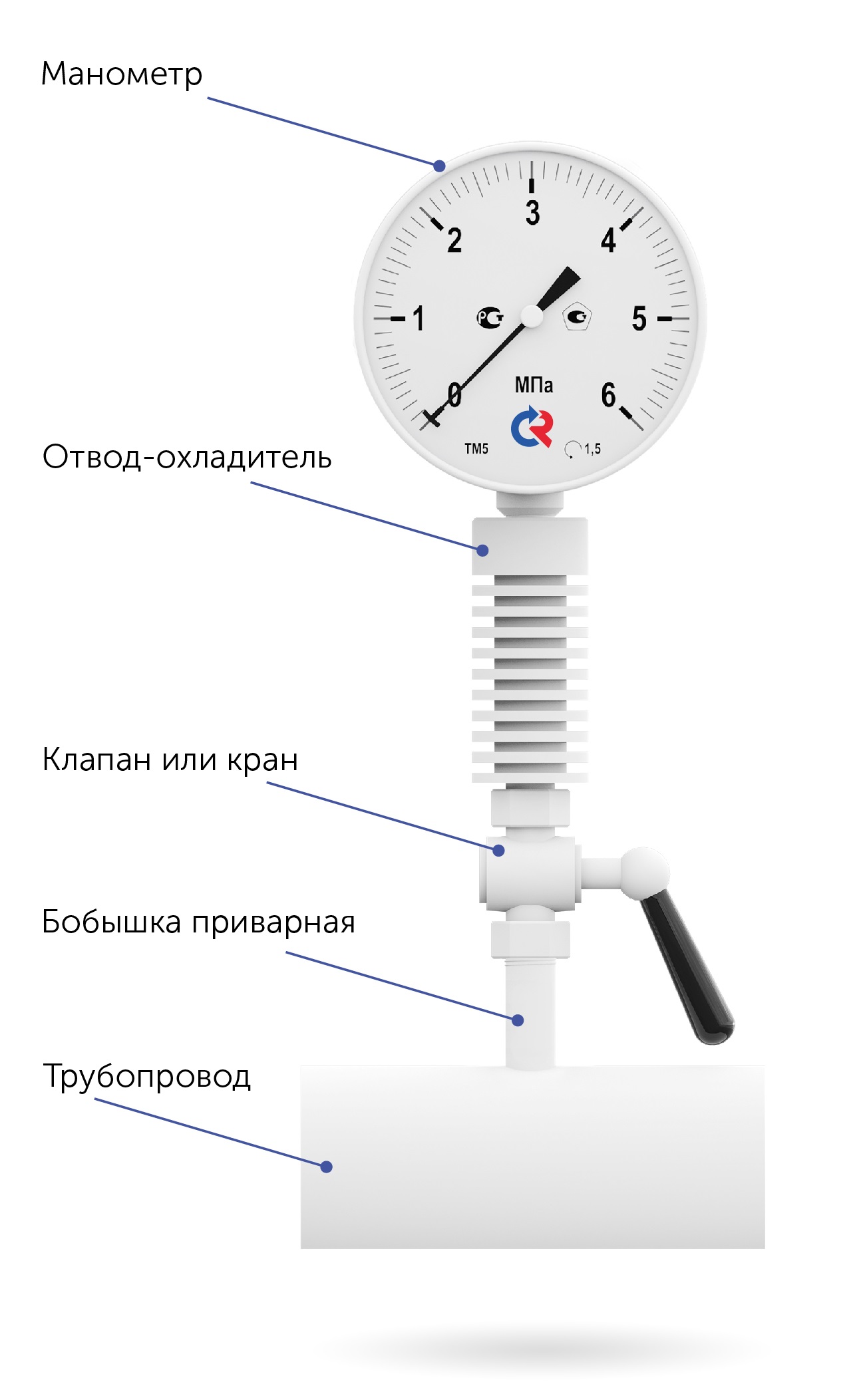

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку. Также петлевая трубка может устанавливаться для защиты манометра от воздействия пульсаций измеряемой среды и уменьшения влияния температуры среды на точность показаний манометра.

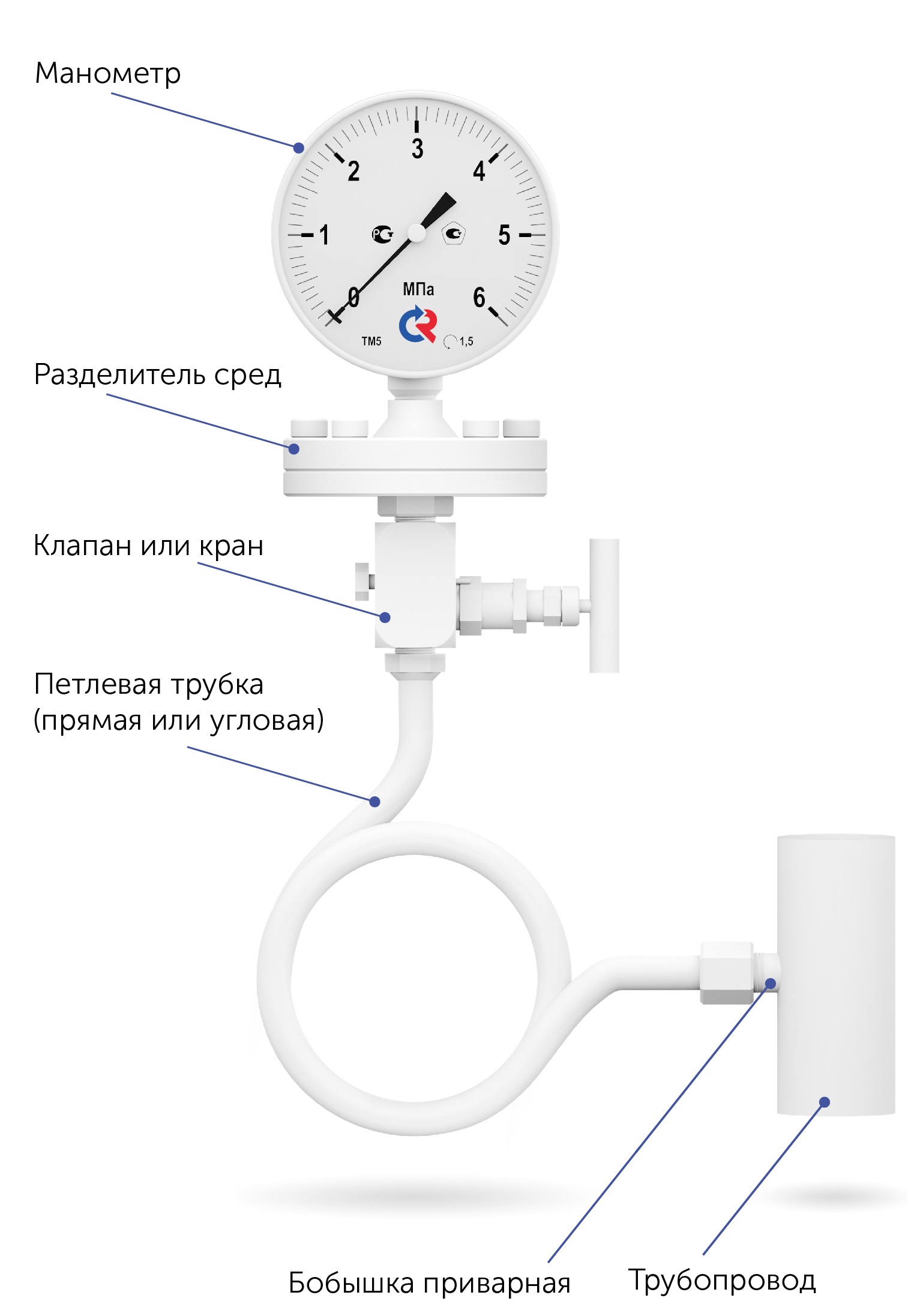

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку (БП-ТМ-30-G½ или БП-ТМ-30-М20×1,5), петлевой трубки, трехходового крана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

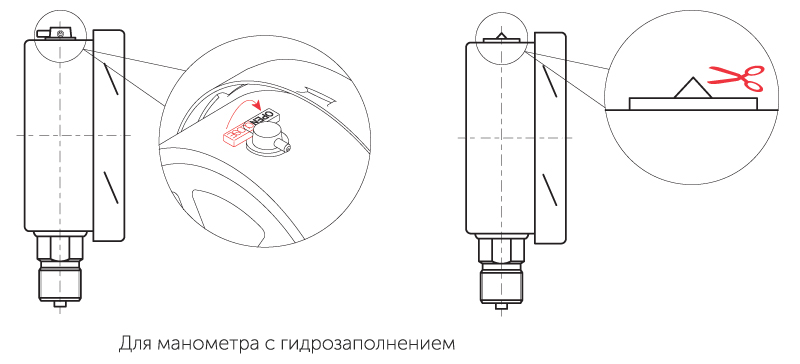

Для манометров с возможность гидрозаполнения после монтажа необходимо срезать специальный выступ на пробке прибора. Для пробок с клапаном или краником — открыть клапан или краник.




ТипманометрТМ
мановакуумметрТМВ
Диаметр корпуса 100 мм 5
150 мм 6
Материал корпуса нержавеющая сталь 2
Материал штуцера и чувствительного элемента  нержавеющая сталь 1
Присоединение (расположение штуцера) радиальное Р
радиальное с задним фланцем РКТ
эксцентрическое ТЭ
Гидрозаполнение нет 0
силикон 2
Электроконтактная приставка нет 0
Диапазон показаний (с дополнительной температурной шкалой) ТМ 0…0,6 МПа (−30…+10 °C)
0…1 МПа (−30…+25 °C)
0…4 МПа (−30…+70 °C)
ТМВ −0,1…0,5 МПа (−70…+5 °C)
−0,1…0,9 МПа (−70…+20 °C)
−0,1…1,5 МПа (−70…+40 °C)
−0,1…2,4 МПа (−70…+55 °C)
Резьба присоединения   G½; М20×1,5
Класс точности   1
Измеряемая среда аммиак NH3

Пример обозначения: ТМ − 5 2 1 РКТ.00 (0−1 МПа) (−30…+25 °C) G½. 1,0 NH3
