БП30 одноканальные блоки питания до 30 Вт
Назначение прибора
Блок питания БП30 предназначен для питания стабилизированным напряжением постоянного тока различных широкого спектра радиоэлектронных устройств (релейной автоматики, контроллеров, датчиков и т.п.).
Применяется для построения систем электропитания различной сложности, в том числе распределенных
Блок питания БП30Б-Д3 выпускается в корпусе с креплением на DIN-рейку типа Д3.
Основные функции
- Преобразование переменного (постоянного) напряжения в постоянное стабилизированное напряжение
- Ограничение пускового тока с помощью терморезистора
- Защита от перенапряжения и импульсных помех на входе с помощью варистора
- Защита от перегрузки, короткого замыкания и перегрева
|
Входное напряжение блока питания: |
|
|
– переменного тока |
90...264 В |
|
– постоянного тока |
110...370 В |
|
Частота входного переменного напряжения |
47...63 Гц |
|
Порог срабатывания защиты по току |
не более 1,4 Imax |
|
Максимальная выходная мощность |
30 Вт |
|
Нестабильность выходного напряжения при изменении напряжения питания |
±0,2 % |
|
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax |
±0,2 % |
|
Рабочий диапазон температур |
–20...+50 °C |
|
Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур |
±0,015 % / °C |
|
Электрическая прочность изоляции: |
|
|
– вход - выход (действующее значение) |
3 кВ |
|
– вход - корпус (действующее значение) |
1,5 кВ |
|
Уровень радиопомех |
по ГОСТ Р 51527 группа С |
|
Тип и габаритные размеры корпуса |
Д3, 54х90х58 мм |
|
Степень защиты корпуса (со стороны передней панели) |
IP20 |
Выходные параметры одноканального блока питания ОВЕН БП30
|
Модификация блока питания |
Выходное напряжение, В* |
Амплитуда пульсации выходного напряжения, мВ |
Макс. ток нагрузки Imax, А |
Ток потребления, А |
|
БП30Б-Д3-5 |
5 ± 1 % |
60 |
4,0 |
0,41...0,16 |
|
БП30Б-Д3-9 |
9 ± 1 % |
80 |
2,7 |
0,44...0,20 |
|
БП30Б-Д3-12 |
12 ± 1 % |
100 |
2,4 |
0,50...0,21 |
|
БП30Б-Д3-15 |
15 ± 1 % |
120 |
2,0 |
0,55...0,23 |
|
БП30Б-Д3-24 |
24 ± 1 % |
120 |
1,25 |
0,55...0,23 |
|
БП30Б-Д3-36 |
36 ± 1 % |
150 |
0,83 |
0,55...0,23 |
|
БП30Б-Д3-48 |
48 ± 1 % |
150 |
0,63 |
0,55...0,23 |
|
БП30Б-Д3-60 |
60 ± 1 % |
150 |
0,5 |
0,55...0,23 |
* Допускается регулировка выходного напряжения в пределах ±8 %.
Условия эксплуатации блока питания БП30
|
Температура окружающего воздуха |
–20...+50 °С |
|
Атмосферное давление |
86...106,7 кПа |
|
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) |
не более 80 % |

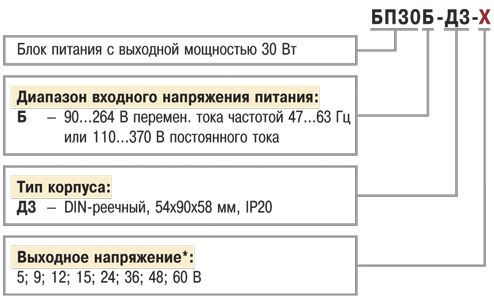

* Значение выходного напряжения выбирается при заказе: – стандартные позиции – 12, 24 и 36 В; – заказные позиции – 5, 9, 15, 48 и 60 В.
