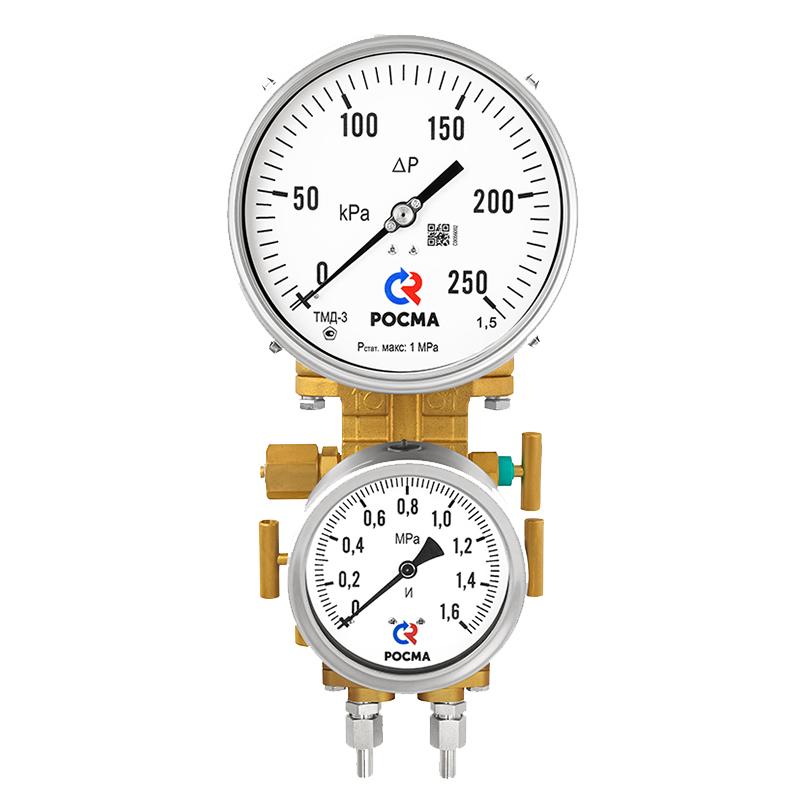

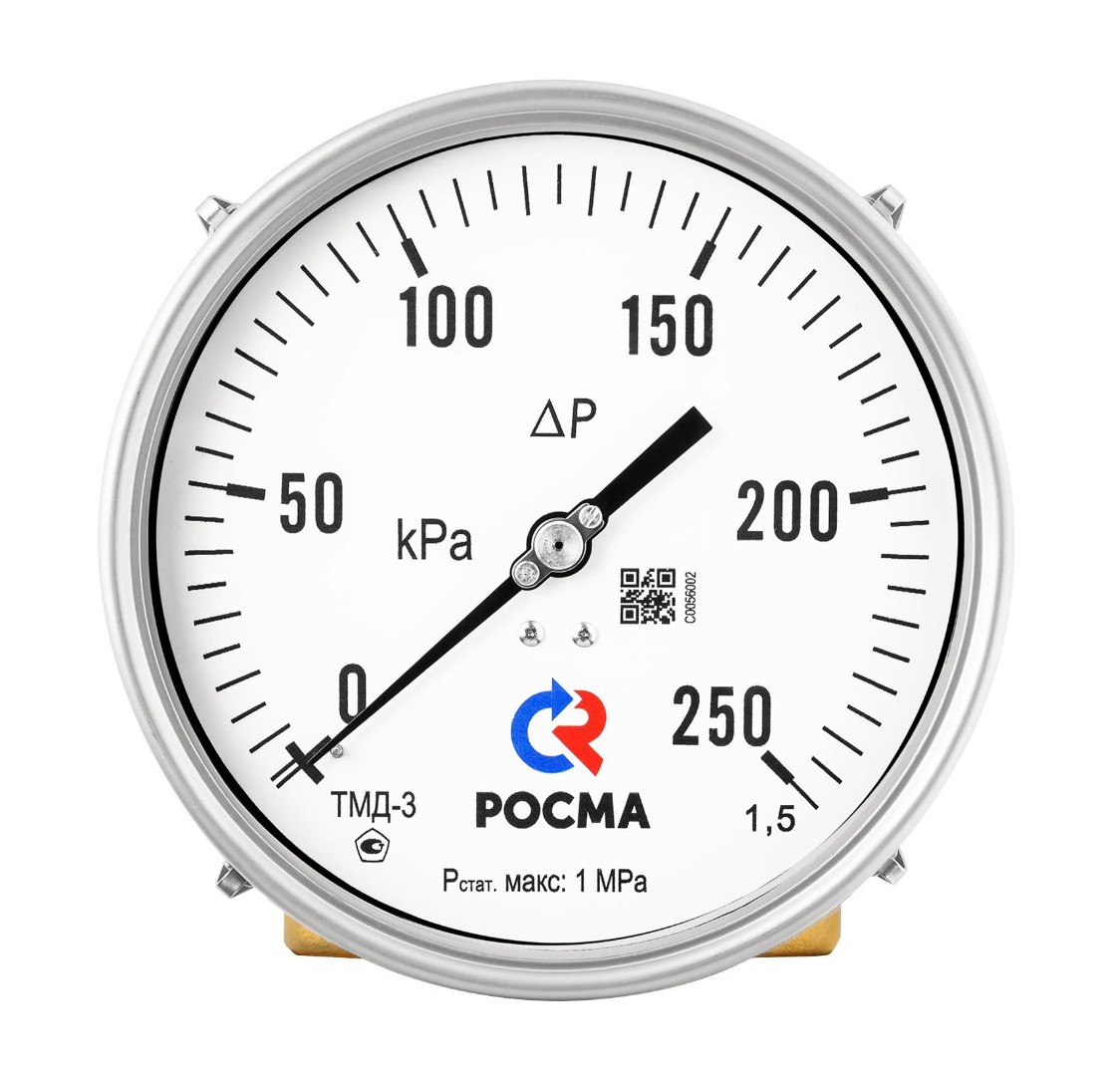

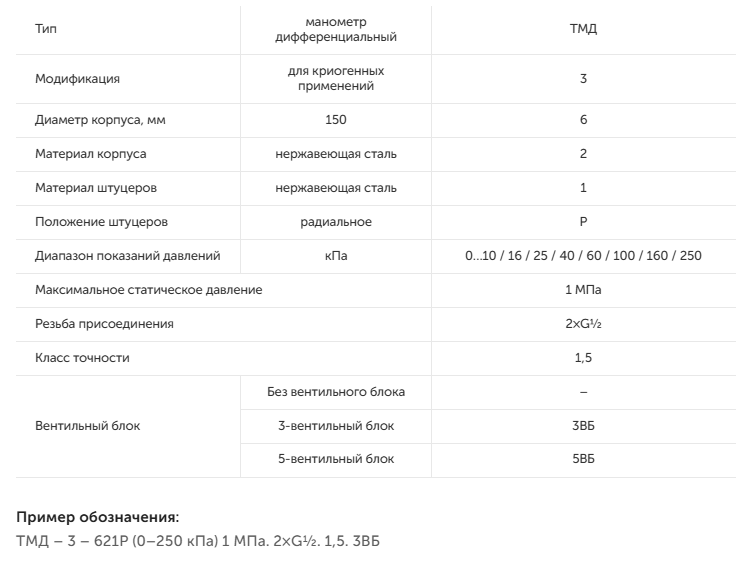

Дифференциальные мембранные для криогенных применений, с индикатором статического давления
Предназначены для измерения разности давлений незагрязненных, неагрессивных к медным сплавам жидкостей, газов и паров.
Область применения: контроль уровня реагента в различных баках, резервуарах, цистернах и других ёмкостях, при хранении и перевозке хладагентов, фреонов, аммиака и других веществ.
Монтаж/демонтаж дифманометра ТМД производится при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанным на циферблате.
Монтаж дифманометра ТМД к технологическому процессу выполняется поочередным подключением импульсных линий к штуцерам прибора с помощью гаечного ключа.

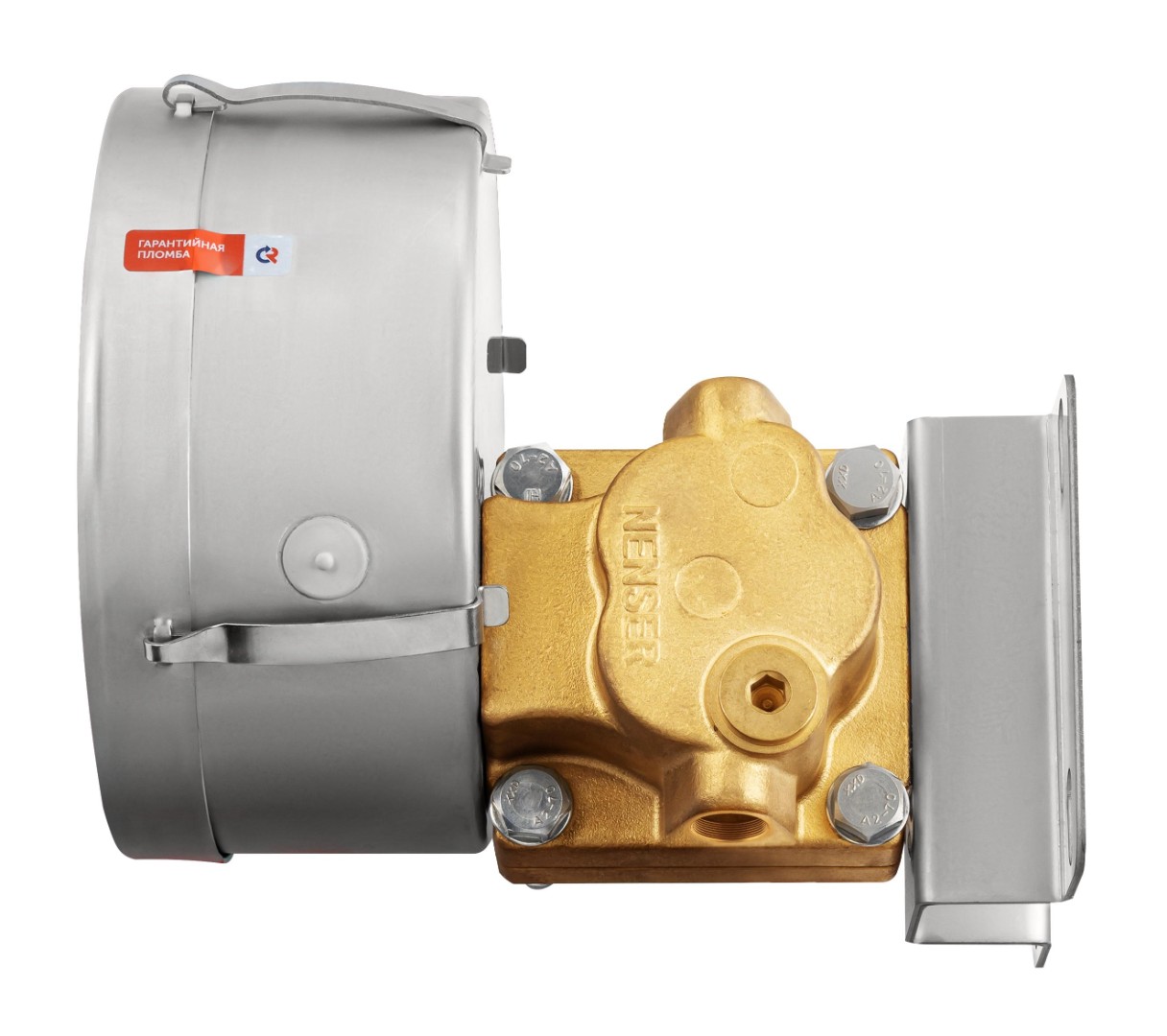

Крепление дифманометра к плоской поверхности осуществляется с помощью монтажного кронштейна (в комплекте).
Установка кронштейна для крепления к стене
Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
ТМД следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.

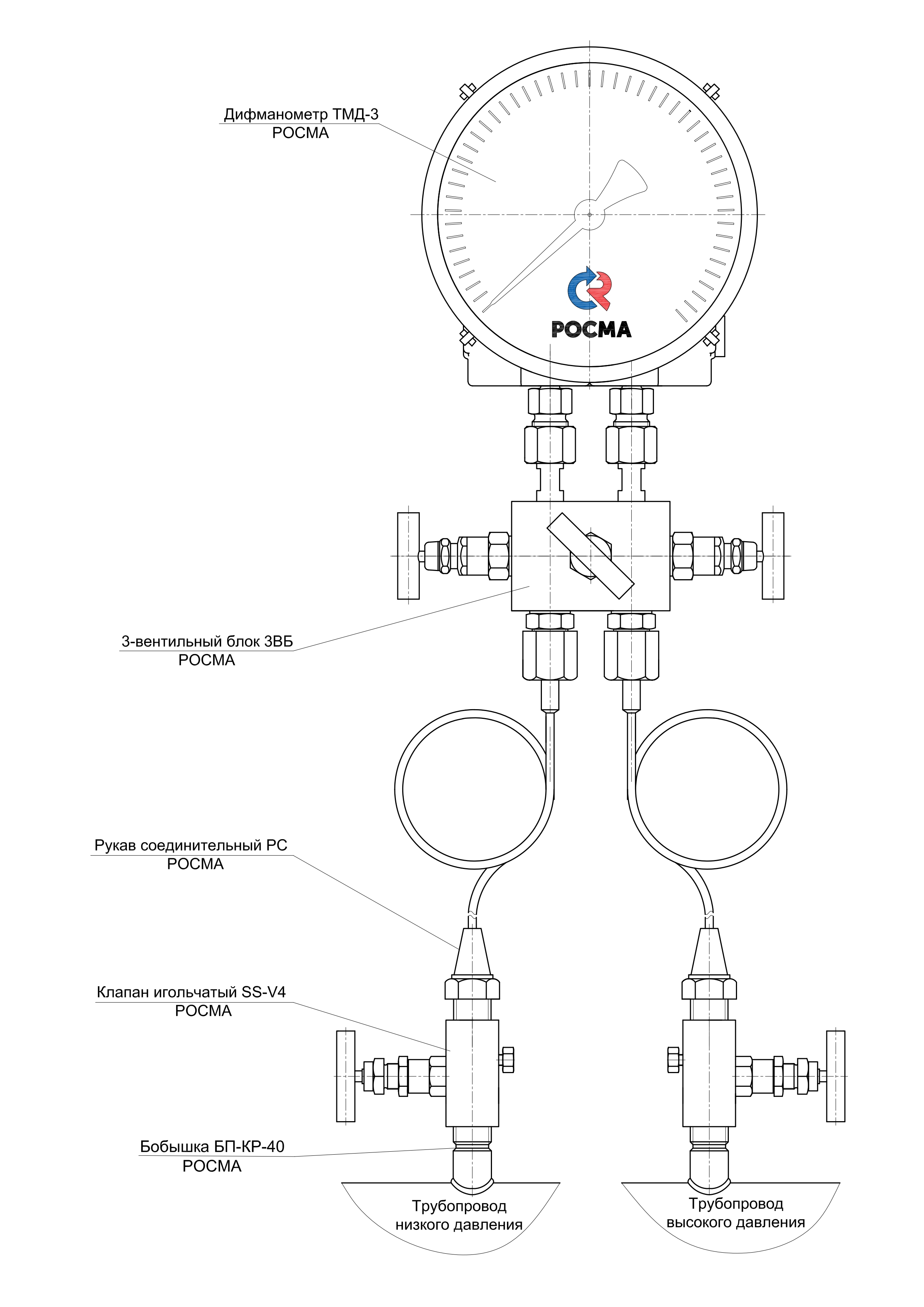

Рекомендуемый вариант монтажа - с использованием штатного трехвентильного блока 3ВБ (при наличии) или трехвентильного блока 3ВБ, или пятивентильного блока 5ВБ, приобретаемых дополнительно.
При подключении дифференциального манометра с вентильным блоком следует выполнять указанные операции в следующем порядке:
- Начальное положение: плюсовой и минусовой вентили вентильного блока закрыты; уравнивающий вентиль открыт.
- При достижении рабочего давления, плавно, поворотом рукоятки до упора, полностью открыть плюсовой вентиль.
- Закрыть уравнивающий вентиль.
- Затем, также медленно, плавно открыть минусовой вентиль.
Отключение дифференциального манометра с вентильным блоком от процесса производится в обратном порядке.
Отличие в конструкции 5ВБ от 3ВБ — наличие двух дополнительных вентилей для дренажа/слива рабочей среды.
Для герметизации цилиндрической резьбы G½ рекомендуется использовать плоские уплотнительные кольца.
Запрещается использовать растворители и абразивы для очистки стекол.
Для защиты чувствительного элемента дифференциального манометра ТМД от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред РМ, заполненным разделительной жидкостью.
Объединение дифференциального манометра с мембранными разделителями сред осуществляется с помощью соединительных рукавов РС (длина может быть подобрана под конкретный случай применения).
ТМД необходимо исключить из эксплуатации и сдать в ремонт в случае, если:
- прибор не работает;
- стекло разбито или повреждено;
- стрелка движется скачками или не возвращается к нулевой отметке;
- погрешность показаний превышает допустимое значение.
При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
