Напоромер (манометр КМ или манометр низкого давления) применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам.

Принцип действия газовых манометров низкого давления КМ основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку манометра.

Область применения напоромеров: газораспределение, котельное оборудование, медицинское оборудование, лабораторное оборудование, обеспечение контроля окружающей среды, охраны здоровья, при проведении геодезических работ.

Диаметр корпуса 63, 100, 150 мм
Класс точности
Ø63 1,5* / 2,5
Ø100, Ø150 1,5

* — для КМ-12

Диапазон показаний давлений, кПа
0…2,5** / 4** / 6 / 10 / 16 / 25 / 40 / 60
KМВ** −1…1,5 / −1…3 кПа;
−0,8…0,8*** / −1,25…1,25*** / −5…5*** / −8…8*** / −12,5…12,5***

** — для Ø100, Ø150
*** — только Ø100

Рабочие диапазоны Постоянная нагрузка: 3/4 шкалы
Переменная нагрузка:  шкалы
Кратковременная нагрузка: не должна превышать 100% шкалы, во избежание выхода прибора из строя.
Рабочая температура Окружающая среда:
Окружающая среда: −60…+60
Измеряемая среда: −65…+100
Корпус
Ø63 КМ-11 — IP40, сталь 10, цвет черный;
КМ-12 — IP54, нержавеющая сталь 08Х18Н10
Ø100 IP40, IP54 (под заказ), нержавеющая сталь 08×18Н10
Ø150 IP40, сталь 10, цвет черный
Кольцо
Ø63 нет / нержавеющая сталь 08×18Н10*, байонетное*
Ø100 нержавеющая сталь 08×18Н10, байонетное
Ø150 сталь 10, цвет черный
Чувствительный элемент Металлическая мембранная коробка — медный сплав.
Трибко-секторный механизм Медный сплав
Циферблат Алюминий, шкала черная на белом фоне
Стекло
Ø63 органическое
Ø100, Ø150 минеральное
Штуцер Медный сплав
Присоединение
Ø63 M12×1,5
Ø100, Ø150 G½ / M20×1,5
Резьба присоединения G½ или M20×1,5
Климатическое исполнение Группа C2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Межповерочный интервал 2 года
Техническая документация ТУ 4212-002-4719015564-2008
ГОСТ 2405-88












Для измерения низких давлений газов



Прибор следует применять для измерения давлений только в среде, для которой он предназначен; прибор нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение.

Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате. При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Крутящий момент при монтаже не должен превышать 20 Н∙м. Прикладывать усилие к корпусу прибора запрещается. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

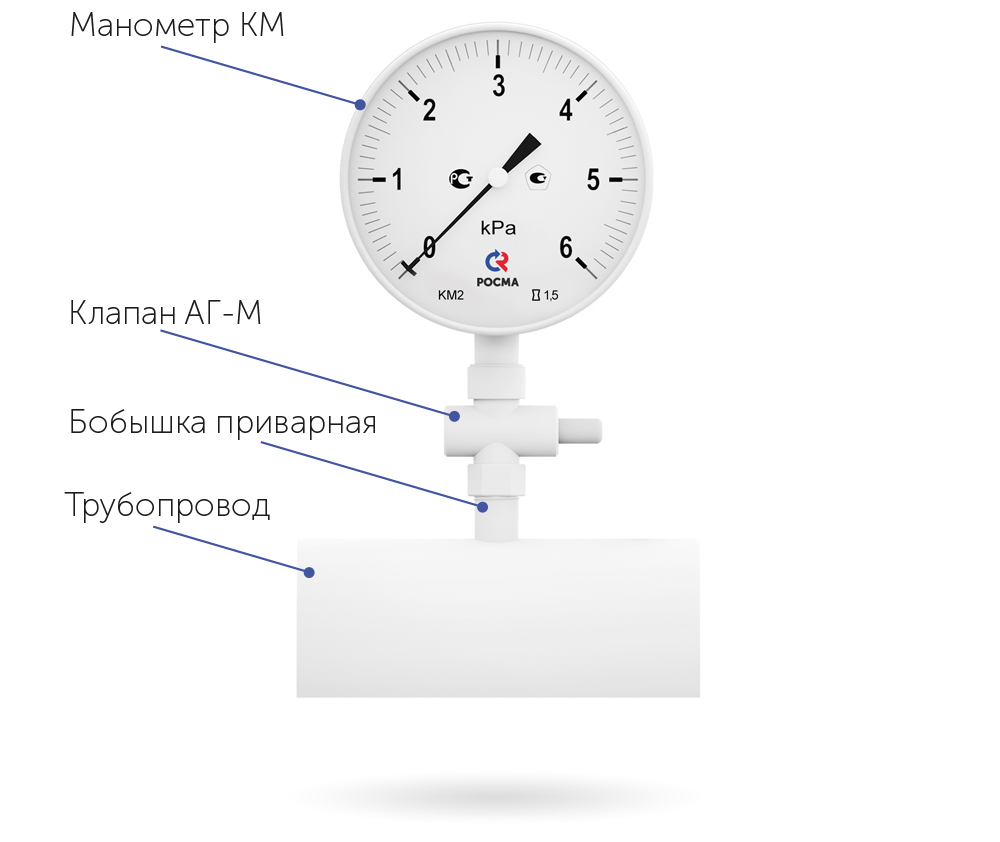

Для увеличения срока службы прибора рекомендуется перед манометром устанавливать кран или клапан (кнопочный запорный клапан VE2) с автоматическим перекрытием и разгрузкой давления со стороны манометра. Типовой узел отбора для подключения манометра состоит из приварной бобышки и кнопочного клапана.




Тип манометр КМ
мановакуумметр КМВ
Диаметр корпуса 63 мм 1
100 мм 2
Материал корпуса сталь 1
нержавеющая сталь 2
Присоединение (расположение штуцера) радиальное Р
осевое Т
Диапазон показаний КМ 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 кПа
КМВ −1…0…1,5 / 3 кПа;
−0,8…+0,8* / −1,25…+1,25* / −5…+5* / −8…+8* / −12,5…+12,5* кПа
Резьба присоединения 63 мм М12×1,5
100 мм G½; М20×1,5
Класс точности 63 мм 2,5
100 мм 1,5

Пример обозначения: КМ − 2 2 Р (0−16 кПа) G½. 1,5
