ДТП термопары на основе КТМС

Основное применение

Термопары на основе КТМС предназначены для измерения температуры жидких, твердых и газообразных сред, в т.ч. с высокой температурой (до 1250 °С), не агрессивных к материалу корпуса датчика.

В качестве материалов термоэлектродов для КТМС применяются различные сплавы, что определяет характеристики термопар и возможности их применения:

  • хромель-копель (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
  • хромель-алюмель (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
  • нихросил-нисил (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С, что позволяет использовать их для замены дорогостоящих термопар из драгоценных металлов.

Ассортиментный ряд термопар ОВЕН с КТМС включает в себя

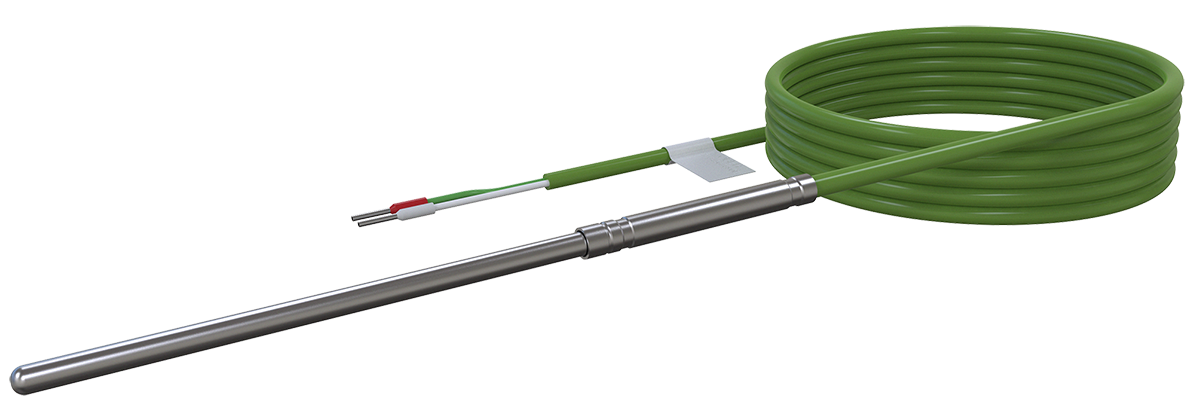

Термопары с кабельным выводом (модели ХХ4)Модификации с кабельным выводом ХХ4 - универсальные конструктивные исполнения датчиков для измерения температуры в труднодоступных местах, печах, прессах, для применения в пищевой промышленности и т.п. Рекомендуются на замену моделей 011, 021, 031.

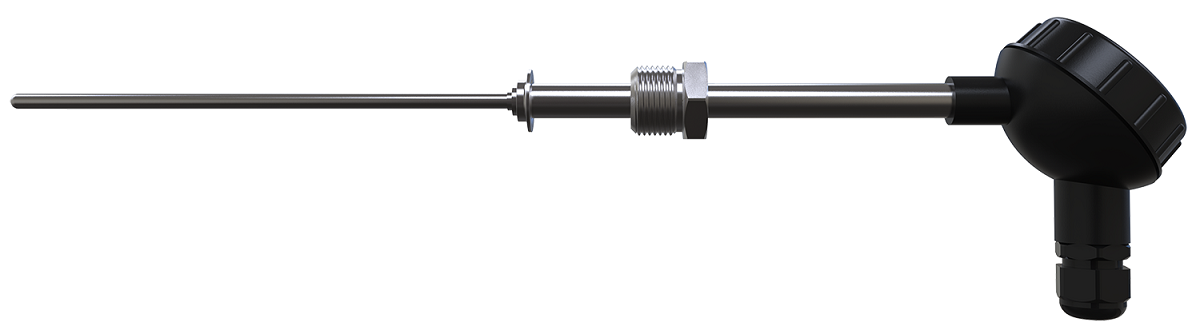

Термопары с коммутационной головкой (модели ХХ5)Модификации с коммутационной головкой ХХ5 предназначены для измерения температуры быстропротекающих процессов. Рекомендуются к использованию при производстве строительных материалов, в металлургии, нефтегазовой отрасли.

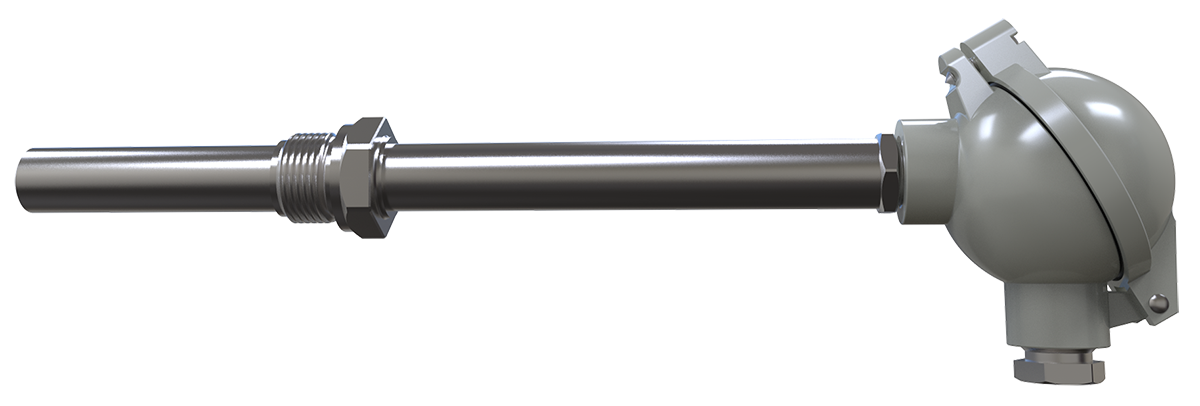

Высокотемпературные термопары (модели ХХ5)Модернизированные высокотемпературные термопары имеют разборную конструкцию. Вставка из КТМС устанавливается в чехлы из стали ХН45Ю или чехлы из трубки МКРц. Широко применяются в металлургической и фарфорово-фаянсовой промышленностях, при обжиге кирпича, измерении температуры дымовых газов и т.п.

Функциональные преимущества термопар из КТМС по сравнению с проволочными термопарами

  • низкий показатель тепловой инерции (2 сек – для КТМС диаметром 4,5 мм) для регистрации быстропротекающих процессов;
  • высокая стабильность и увеличенный рабочий ресурс (превышение в 2-3 раза по сравнению с обычными);
  • возможность изгиба, монтажа в труднодоступных местах и кабельных каналах (60-100 м);
  • разные варианты установки: приваривать, припаивать или крепить термопару (хомутом, на винт) к поверхности;
  • выдерживают большие рабочие давления (до 150 МПа);
  • для дополнительной защиты термоэлектродов от воздействия окружающей среды термопары могут производиться в защитных чехлах.

Общие сведения о термопарах

В общем случае термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. Один спай – «рабочий» – помещают в измеряемую среду, другой – «холодный» – должен находиться при температуре 0 °С. При разных температурах спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур. Рабочий спай защищается от прямого соприкосновения со средой защитной арматурой.

КТМС – Кабель Термопарный с Минеральной изоляцией в Стальной оболочке. Конструктивно КТМС состоит из гибкой металлической трубки, в которую помещены термоэлектроды (см. рис.). Пространство между термоэлектродами и стальной жаростойкой оболочкой заполнено плотной дисперсной минеральной изоляцией – оксидом магния.

Кабельная термопара с одной и двумя  парами термоэлектродов

Справочная таблица размеров кабельных термопар

Параметр

Значение

Наружный диаметр защитной оболочки, d, мм

1,5

2,0

3,0

4,5

Количество термоэлектродов

2

2

2

4

2

4

Диаметр термоэлектродов C, мм

0,25

0,33

0,48

0,46

0,74

0,69

Толщина защитной оболочки, S, мм

0,18

0,23

0,33

0,33

0,51

0,51



Связанные приборы

ДТП термопары на основе КТМС ДТП термопары на основе КТМС

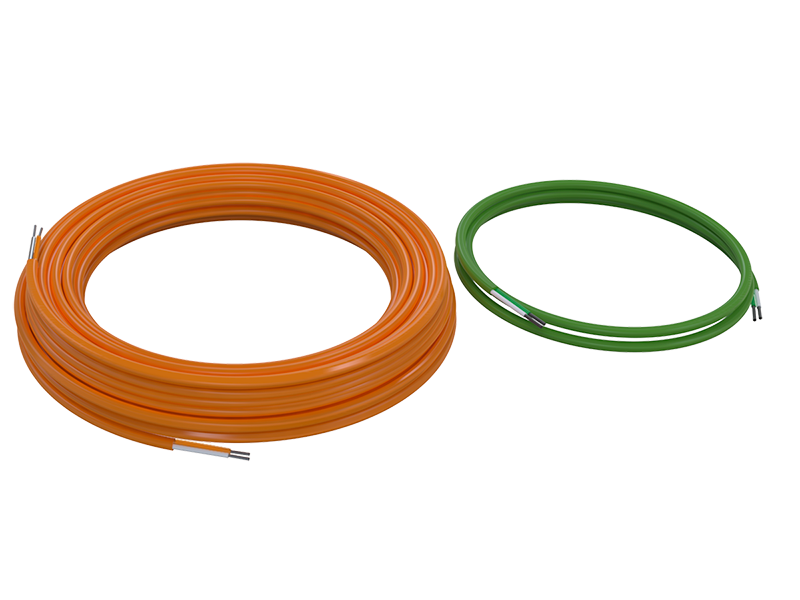

Специальный термопарный, термоэлектродный или компенсационный кабель (провод) используется для подключения термопары к прибору, благодаря чему уменьшается погрешность измерения. Бобышки приварные предназначены для монтажа термопреобразователей, защитных гильз и датчиков уровня на месте эксплуатации. Бобышка устанавливается на объекте с применением сварки.
ДТП термопары на основе КТМС   ДТП термопары на основе КТМС

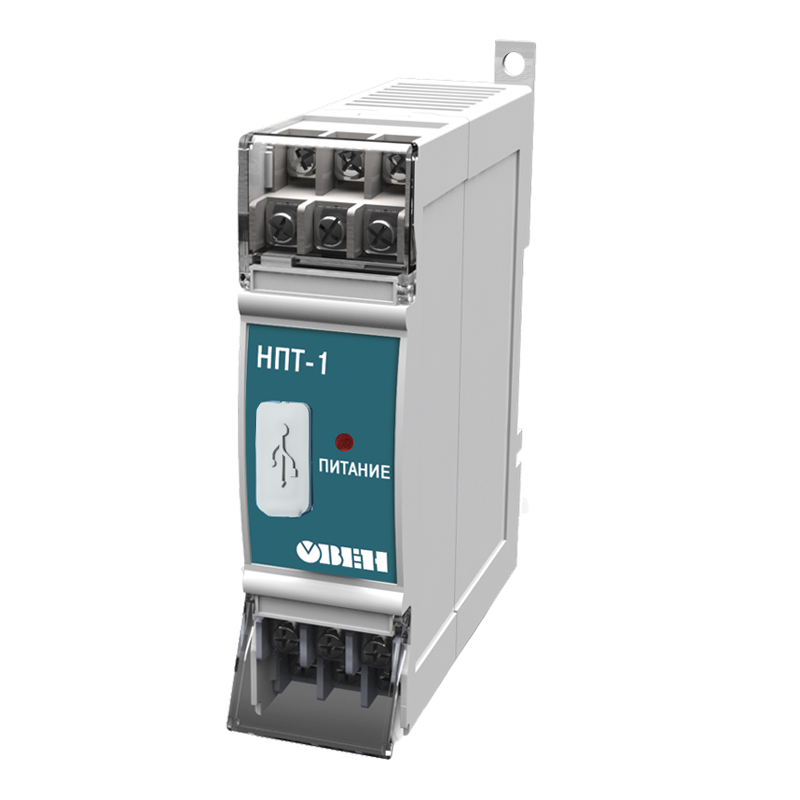

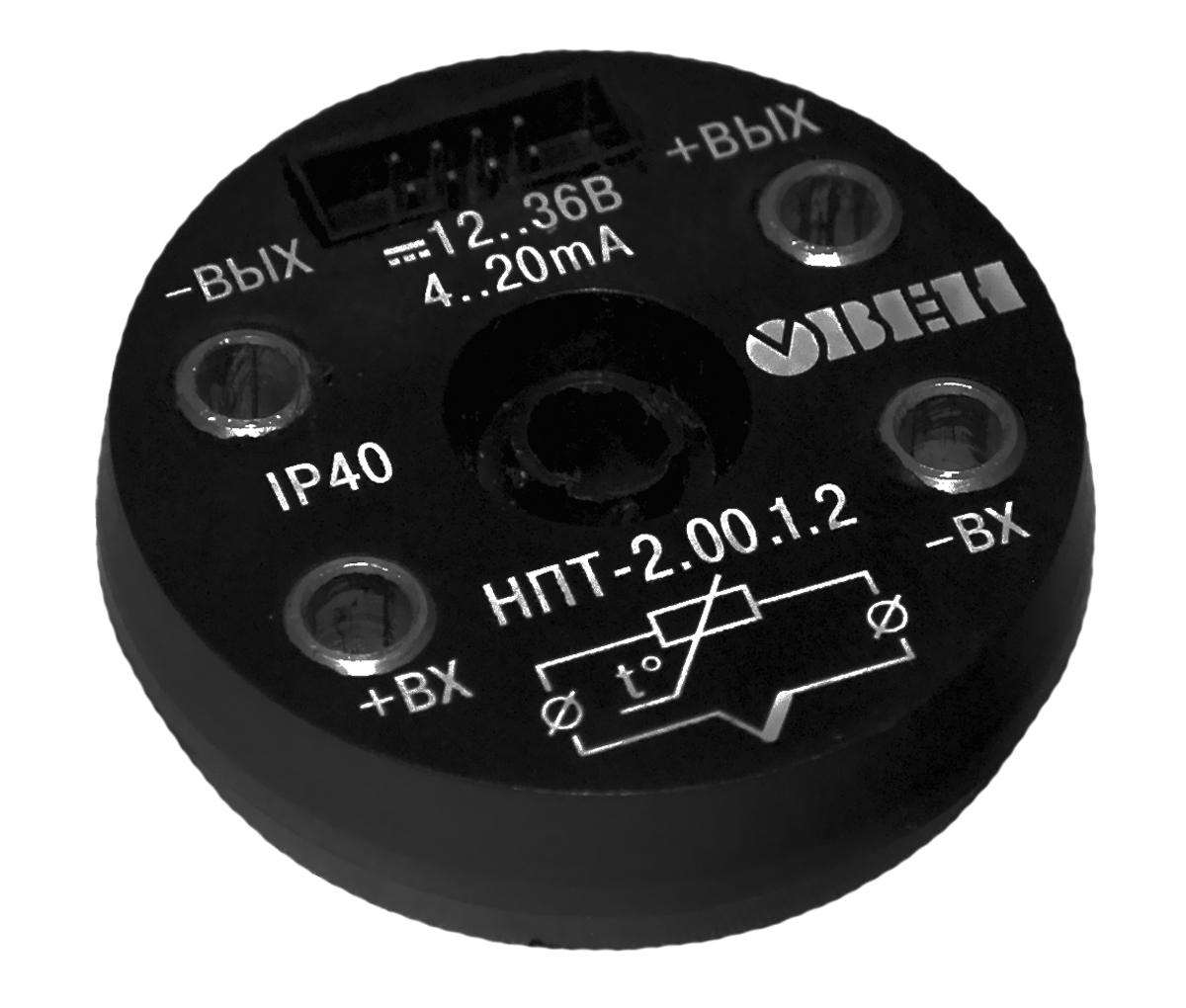

Нормирующие преобразователи ОВЕН НПТ-1 и НПТ-2 предназначены для преобразования значения температуры, измеренной при помощи термопары или термосопротивления, в унифицированный сигнал постоянного тока 0(4)…20 мА.



Технические характеристики термопар с кабельным выводом (модели ХХ4)

Тип ТП

Класс допуска

Тр, °С

Тн, °С

Материал защитной

оболочки КТМС

Диаметр оболочки,
D, мм

Давление

Исполнение спая

Кабельный вывод

ДТПN (НН)

1

-40…+1000

900

сплав Nicrobell D

4,5

10 МПа

Изолированный

или неизолированный

Силикон С

Кабель ДКТ (К, L)

Кабель СФКЭ





ДТПК (ХА)

1

-40…+800

600

сталь AISI 321

1,5; 2; 3

-40…+900

700

сталь AISI 310

4,5

ДТПL (ХК)

2

-40…+600

450

сталь 12Х18Н10Т

3

Технические характеристики термопар с коммутационной головкой (модели ХХ5)

Тип ТП

Класс допуска

Тр, °С

Тн, °С

Материал защитной

оболочки КТМС

Диаметр

оболочки,
D, мм

Давление

Исполнение спая



ДТПN (НН)

1

-40…+900

800

сплав Nicrobell D

1,5; 2; 3

10 МПа

Изолированный

или

неизолированный

-40…+1250

1100

4,5

ДТПК (ХА)

1

-40…+800

600

сталь AISI 321

1,5; 2; 3

-40…+900

700

сталь AISI 310

4,5

ДТПL (ХК)

2

-40…+600

450

сталь 12Х18Н10Т

3

Технические характеристики для мод. 115 – 165 (термопары в защитной арматуре)

Тип ТП

Класс допуска

Тр, °С

Тн, °С

Материал защитной

оболочки КТМС

Диаметр

оболочки,
D, мм

Давление

Исполнение спая

Материал защитной

арматуры

ДТПN (НН)

1

-40…+1250

1100

сплав Nicrobell D

4,5

10 МПа

Изолированный

или

неизолированный

сталь ХН45Ю

-40…+1250

1100

4,5

керамика МКРц

ДТПК (ХА)

1

-40…+800

700

сталь AISI 310

4,5

сталь 12Х18Н10Т

-40…+1000

800

4,5

сталь 15Х25Т

-40…+1100

1000

4,5

сталь ХН45Ю

-40…+1100

1000

4,5

керамика МКРц

ДТПL (ХК)

2

-40…+600

450

сталь 12Х18Н10Т

3

сталь 12Х18Н10Т



Показатель тепловой инерции (без защитного чехла)

Не превышает значений, указанных в таблице (в зависимости от вида рабочего спая и наружного диаметра рабочей части d, мм):

Вид рабочего спая

Показатель тепловой инерции термопреобразователя, с

d = 0,5

d = 1,0

d=1,5; 2

d = 3,0

d = 4,0

d = 4,5

d = 5,0

Изолированный от оболочки

0,2

0,5

1,0

2,0

3,0

3,0

4,0

Неизолированный от оболочки

< 0,1

0,2

0,5

1,5

2,0

2,0

3,0

Условия эксплуатации

Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.
