ДТПХхх4 термопары с кабельным выводом

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L*, мм

Конструктивное исполнение ДТП014

014

D = 5 мм

ДТПК, ДТПL
латунь

(-40…+300 °C)

20

024

D = 8 мм

ДТПК, ДТПL
сталь 12Х18Н10Т

(-40…+400 °С)

30

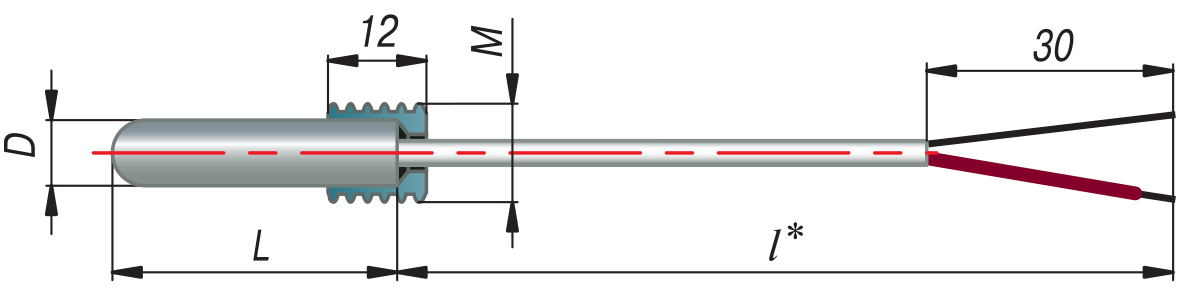

Конструктивное исполнение ДТП034

034

D = 5 мм

М = 8х1 мм**

ДТПК, ДТПL

латунь

(-40…+400 °С)

20

044

D = 8 мм

M = 12х1,5 мм**

ДТПК, ДТПL

сталь 12Х18Н10Т

(-40…+400 °С)

30

Конструктивное исполнение ДТП054

054

D = 6 мм

М = 16х1,5 мм**

S = 22 мм, h = 9 мм

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000













064

D = 8 мм

M = 20х1,5 мм**

S = 27 мм, h = 8 мм

074

D = 10 мм

M = 20х1,5 мм**

S = 27 мм, h = 8 мм

Конструктивное исполнение ДТП084

084

D = 10 мм

M = 20х1,5 мм**

S = 27 мм, h = 8 мм

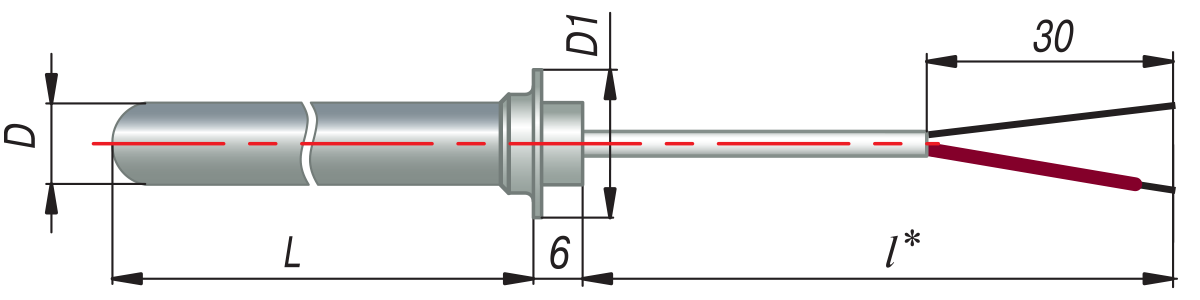

Конструктивное исполнение ДТП094

094

D = 6 мм, D1 = 13 мм

104

D = 8 мм, D1 = 18 мм

114

D = 10 мм, D1 = 18 мм

Конструктивное исполнение ДТП124

124

D = 6 мм

M = 16х1,5 мм**

S = 17 мм

10, 32, 40,

60, 80, 120,

160, 200, 250,

320, 400, 500







134

D = 8 мм

M = 20х1,5 мм**

S = 22 мм

144

D = 10 мм

M = 20х1,5 мм**

S = 22 мм

Конструктивное исполнение ДТП154

154

D = 10 мм

M = 20х1,5 мм**

S = 22 мм

Конструктивное исполнение ДТП254

254

D = 8 мм

M = 20×1,5 мм

S = 22 мм

Длина любая
110...2000

Конструктивное исполнение ДТП174

174

D = 2 мм, D1 = 10 мм

60, 80, 100,

120, 160, 200,

250, 320

184

D = 3 мм, D1 = 10 мм

194

D = 5 мм, D1 = 10 мм

Конструктивное исполнение ДТП204

204

M = 10х1 мм**

S = 14 мм

ДТПК, ДТПL
латунь

(-40…+400 °С)

40, 65


* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.

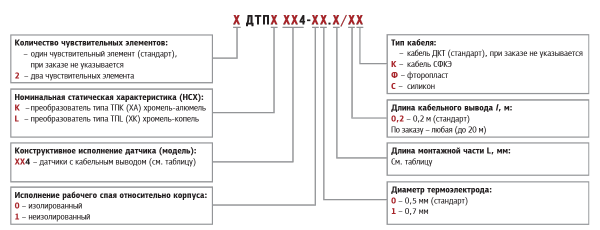

Обозначение при заказе

Обозначение при заказе ДТПхх4

Пример обозначения при заказе: ОВЕН ДТПL054-00.60/1,5
Это означает, что к изготовлению и поставке подлежит преобразователь термоэлектрический «хромель-копель» с диапазоном измерения температуры: -40…+400 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,5 мм, длиной монтажной части 60 мм, длиной кабельного вывода 1,5 м, в корпусе 054




Технические характеристики

Модификация датчиков

Характеристика

ДТПКХХ4

ДТПLХХ4

Номинальная статическая характеристика (НСХ)

K(ХА)

L(ХК)

Рабочий диапазон измеряемых температур:

-40...+400 °С

Класс допуска датчика

2

Условное давление

10 МПа

Исполнение рабочего спая термопары, относительно корпуса датчика

изолированный; неизолированный

Диаметр термоэлектродной проволоки

0,5; 0,7

Показатель тепловой инерции, не более:



- с изолированным рабочим спаем

20 с

- с неизолированным рабочим спаем

10 с

Сопротивление изоляции, не менее

100 МОм

Количество рабочих термопар в изделии

1 шт.

Степень защиты по ГОСТ 14254

IP54

Материал защитной арматуры

сталь 12Х18Н10Т

Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1 %



Тип термо­электри­ческого преобра­зователя

Номинальная статическая характе­ристика (НСХ)

Диаметр проволоки, мм

Темпера­тура эксплу­атации, °С

Продолжи­тельность эксплу­атации, ч

ДТПК(ХА)

хромель – алюмель

5,0; 3,2

800

10000

1000

2000

1200

100

1,5

800

10000

1000

1000

1100

200

1,2

800

10000

1000

500

1100

200

0,7

800

6000

1000

300

0,5

800

1000

1000

100

0,3; 0,2

600

10000

800

200

ДТПL(ХК)

хромель – копель

5,0; 3,2; 1,5

600

10000

800

1000

1,2; 0,7

600

10000

800

500

0,5

600

5000

0,3; 0,2

600

1000
