ДТПХхх5 термопары с коммутационной головкой

Конструктивное исполнение коммутационной головки для ДТП

Стандартное исполнение

Увеличенная

Пластмассовая Металлическая Пластмассовая

Металлическая

Модели с коммутационной головкой ОВЕН ДТП

 Модели с коммутационной головкой ОВЕН ДТСП

Модели с коммутационной головкой ОВЕН ДТП

 Модели с коммутационной головкой ОВЕН ДТП



Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L*, мм

Конструктивное исполнение ДТП015

015

D=8 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 С)

ДТПК сталь 12Х18Н10Т

(-40…+800 С)

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

025

D=10 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 С)

ДТПК сталь 12Х18Н10Т

(-40…+800 С)

08Х20Н14С2 (-40…+900 С)

Конструктивное исполнение ДТП035

035

D=8 мм,

M=20х1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 С)

ДТПК сталь 12Х18Н10Т

(-40…+800 С)

045

D=10 мм,

M=20х1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 С)

ДТПК сталь 12Х18Н10Т

(-40…+800 С)

08Х20Н14С2 (-40…+900 С)

Конструктивное исполнение ДТП055

055

D=10 мм,

M=20х1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

 (-40…+600 С)

ДТПК сталь 12Х18Н10Т

(-40…+800 С)

80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000, 1250, 1600,

2000

Конструктивное исполнение ДТП065

065

D=8 мм,

M=20х1,5 мм**, S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 С)

ДТПК сталь 12Х18Н10Т

(-40…+800 С)



60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

075

D=10 мм,

M=20х1,5 мм**, S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 С)

ДТПК сталь 12Х18Н10Т

(-40…+800 С)

08Х20Н14С2 (-40…+900 С)

085

D=10 мм,

M=27х2 мм**, S=32 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 С)

ДТПК сталь 12Х18Н10Т

(-40…+800 С)

08Х20Н14С2 (-40…+900 С)

Конструктивное исполнение ДТП095

095

D=10 мм,

M=20х1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 С)

ДТПК сталь 12Х18Н10Т

(-40…+800 С)

Конструктивное исполнение ДТП105

105

D=8 мм,

M=20х1,5 мм**, S=2 мм

Конструктивное исполнение ДТП185

Подвижный штуцер

185

D=10 мм, M=22х1,5 мм**,

S=27 мм

80, 100, 120,

160, 180,200,

250, 320, 400

195

D=10 мм, M=27х2 мм**,

S=27 мм

Конструктивное исполнение ДТП205

Подвижный штуцер

205

D=10 мм, M=22х1,5 мм**,

S=27 мм, R=9,5 мм

215

D=10 мм, M=27х2 мм**,

S=32 мм, R=12 мм

Конструктивное исполнение ДТП265

Подвижный штуцер

265

D=6 мм, M=22х1,5 мм**,

S=27 мм

80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000

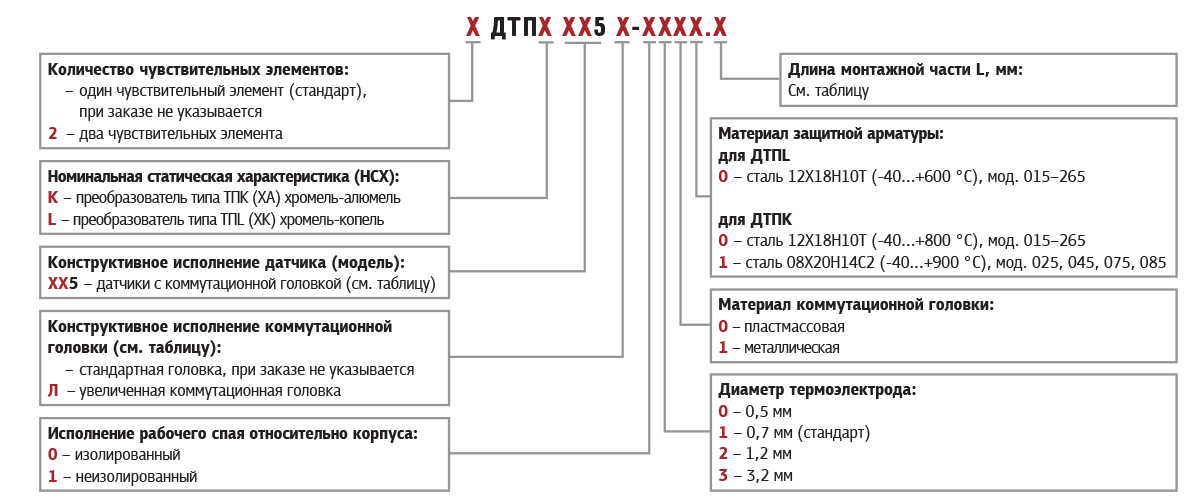

Обозначение при заказе

Обозначение при заказе



Пример обозначения при заказе:

ОВЕН ДТПК045-0111.120

Это означает, что к изготовлению и поставке подлежит термопара «хромель-алюмель», материал защитной арматуры – сталь 08Х20Н14С2 с диапазоном измерения температуры от -200до +900 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,7 мм, с металлической коммутационной головкой, длиной монтажной части 120 мм, в корпусе 045.




Технические характеристики

Модификация датчиков

Характеристика

ДТПКХХ5

ДТПLХХ5

Номинальная статическая характеристика (НСХ)

K(ХА)

L(ХК)

Рабочий диапазон измеряемых температур:

-40...+1100 °С (см. материал защитной арматуры)

-40...+600 °С

Класс допуска датчика

2

Условное давление

10 МПа

Исполнение рабочего спая термопары, относительно корпуса датчика

изолированный; неизолированный

Диаметр термоэлектродной проволоки

0,7; 1,2; 3,2

Показатель тепловой инерции, не более:

- с изолированным рабочим спаем

- с неизолированным рабочим спаем



60 с

10 с

Сопротивление изоляции, не менее

100 МОм

Количество рабочих термопар в изделии

1 шт.; 2 шт.

Степень защиты по ГОСТ 14254

IP54

Материал защитной арматуры

сталь 12Х18Н10Т

* до 1200°С при работе в кратковременном режиме

Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1 %



Тип термо­электри­ческого преобра­зователя

Номинальная статическая характе­ристика (НСХ)

Диаметр проволоки, мм

Темпера­тура эксплу­атации, °С

Продолжи­тельность эксплу­атации, ч

ДТПК(ХА)

хромель – алюмель

5,0; 3,2

800

10000

1000

2000

1200

100

1,5

800

10000

1000

1000

1100

200

1,2

800

10000

1000

500

1100

200

0,7

800

6000

1000

300

0,5

800

1000

1000

100

0,3; 0,2

600

10000

800

200

ДТПL(ХК)

хромель – копель

5,0; 3,2; 1,5

600

10000

800

1000

1,2; 0,7

600

10000

800

500

0,5

600

5000

0,3; 0,2

600

1000
