ДТСхх4 термосопротивления с кабельным выводом

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L*, мм

Конструктивное исполнение ДТС014

014

D=5 мм

латунь

20

024

D=8 мм

сталь12Х18Н10Т

30

214

D=5 мм

сталь12Х18Н10Т

30, 40, 50,

60, 80, 100,

120, 160

Конструктивное исполнение ДТС314 314

D=5 мм

сталь 12Х18Н10Т

40, 50, 60,

80, 100,

120, 160

Конструктивное исполнение ДТС414  414

D=5 мм

сталь 12Х18Н10Т

40, 50, 60,

80, 100,

120, 160

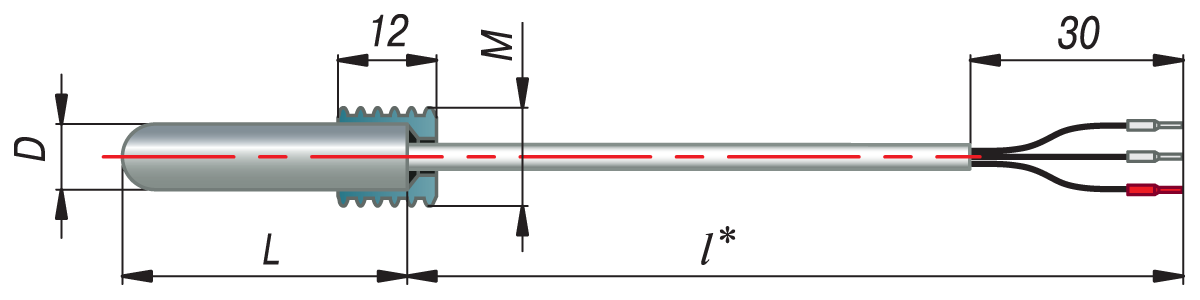

Конструктивное исполнение ДТС034

034

D=5 мм,

M=8х1 мм

латунь

20

044

D=8 мм,

M=12х1,5 мм

сталь12Х18Н10Т

30

Конструктивное исполнение ДТС054

054

D=6 мм, M=16х1,5 мм**, S=22 мм, h= 9 мм

сталь12Х18Н10Т

60, 80, 100,

120, 160,

180, 200,

250, 320,

400, 500,

630, 800,

1000





064

D=8 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

074

D=10 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

194

D=6 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

Конструктивное исполнение ДТС084

084

D=10 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

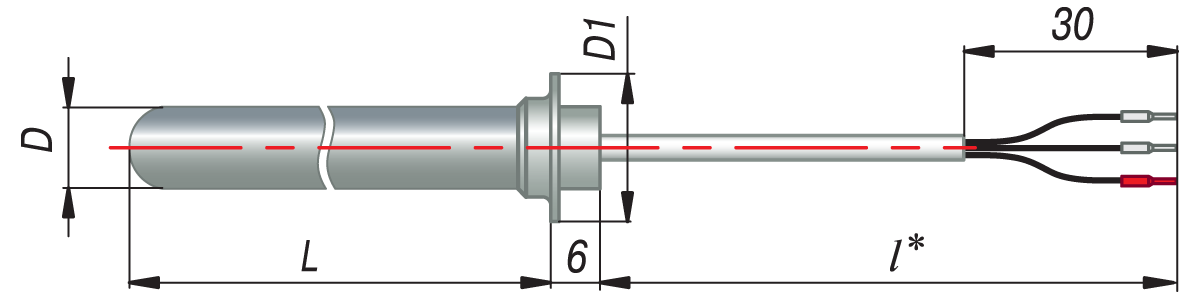

Конструктивное исполнение ДТС094

094

D=6 мм, D1=13 мм

104

D=8 мм, D1=18 мм

114

D=10 мм, D1=18 мм

Конструктивное исполнение ДТС124

124

D=6 мм, M=16х1,5 мм**, S=17 мм

60, 80, 120,

160, 200,

250, 320,

400, 500

134

D=8 мм, M=20х1,5 мм**, S=22 мм

144

D=10 мм, M=20х1,5 мм**, S=22 мм

Конструктивное исполнение ДТС154

154

D=10 мм, M=20х1,5 мм**, S=22 мм

Конструктивное исполнение ДТС174

164***

D=4 мм, D1=10 мм

60, 80, 100,

120, 160,

200, 250,

320

174

D=5 мм, D1=10 мм

184

D=6 мм, D1=10 мм

Конструктивное исполнение ДТС204

204

M=10х1 мм, S=14 мм

латунь

40, 65

Конструктивное исполнение ДТС224

224

Датчик накладной на трубопровод диаметром от 20 до 200 мм. Крепится на трубопровод с помощью кабельного хомута.

латунь

43

Конструктивное исполнение ДТС324

324

D=6 мм

сталь

12Х18Н10Т

41


* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
*** Изготавливаем только PT100.

Обозначение при заказе

Обозначение при заказе ДТСxx4

Пример обозначения при заказе: ОВЕН ДТС054-50М.В3.60/1

Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления медный 50М, модель 054, класс допуска В, с трехпроводной схемой соединений, длиной монтажной части 60 мм, длиной кабельного вывода 1 м, диапазон измерения: -50…+150 °С.




Характеристики

ДТСХХ4

Номинальная статическая характеристика (НСХ)

50М

100М

50П, 100П

Pt100, Pt500, Pt1000

Диапазон измеряемых температур:

- класс допуска А

- класс допуска В и С



–50…+120 °C

–50…+150 °C



–50…+250 °C

Условное давление

10 МПа

Показатель тепловой инерции

не более 10…30 с

Сопротивление изоляции

Не менее 100 МОм

Количество чувствительных элементов

1 или 2

Схема внутренних соединений проводников

2 – двухпроводная

3 – трехпроводная

4 – четырехпроводная

Исполнение сенсора относительно корпуса

изолированный

Длина кабельного вывода

0,2 м – стандарт

до 20 м – по заказу

Тип резьбового штуцера

Метрическая резьба, трубная резьба

Материал защитной арматуры

сталь 12Х18Н10Т

латунь

Степень защиты

IP67 / IP54
