ДТСхх5 термосопротивления с коммутационной головкой

Конструктивное исполнение коммутационной головки для ДТС

Стандартное исполнение

Увеличенная

Пластмассовая Металлическая Пластмассовая

Металлическая

Модели с коммутационной головкой ОВЕН ДТС

 Модели с коммутационной головкой ОВЕН ДТС

Модели с коммутационной головкой ОВЕН ДТС

 Модели с коммутационной головкой ОВЕН ДТС



Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L*, мм

Конструктивные исполнения ДТС015

015

D=8 мм

сталь 12Х18Н10Т



60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

025

D=10 мм

Конструктивные исполнения ДТС035

035

D=8 мм, M=20х1,5 мм**, S=22 мм

045

D=10 мм, M=20х1,5 мм**, S=22 мм

145

D=6 мм, M=20х1,5 мм**, S=22 мм

Конструктивные исполнения ДТС055

055

D=10 мм, M=20х1,5 мм**, S=22 мм

80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000, 1250,

1600, 2000

Конструктивные исполнения ДТС065

065

D=8 мм, M=20х1,5 мм**, S=27 мм

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

075

D=10 мм, M=20х1,5 мм**, S=27 мм

085

D=10 мм, M=27х2 мм**, S=32 мм

Конструктивные исполнения ДТС095

095

D=10 мм, M=20х1,5 мм**, S=22 мм

Конструктивные исполнения ДТС105

105

D=8 мм, M=20х1,5 мм**, S=27 мм

Конструктивные исполнения ДТС125Л

125Л

D=6 мм

(-50...+100 0С)

60, 80, 100


* Длина монтажной части L выбирается при заказе.
** По спец. заказу возможно изготовление датчиков с трубной резьбой.

Обозначение при заказе

Обозначение при заказе ДТСxx5

Обозначение при заказе ДТСxx5

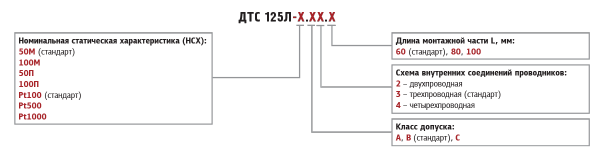

Обозначение при заказе ДТС125Л

Обозначение при заказе ДТС125Л

Примечание:

  1. Датчики 50/100 Ом с 2-проводной схемой соединения изготавливаются с длиной монтажной части не более 250 мм.
  2. Датчики с металлической головкой и двумя чувствительными элементами производятся только с 2-проводной схемой соединения.
  3. Датчики с двумя чувствительными элементами производятся только с увеличенной коммутационной головкой.
  4. При измерении температуры выше 180 °С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.

Пример обозначения при заказе: ОВЕН ДТС045-100М.В3.120.МГ
Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления медный 100М, модель 045, класс допуска В, с трехпроводной схемой соединений, длиной монтажной части 120 мм, с металлической коммутационной головкой, диапазон измерения: -50…+80 °С.

Пример обозначения при заказе: ОВЕН ДТС125Л-100М.В3.80
Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления медный 100М, модель 125Л, класс допуска В, с трехпроводной схемой соединений, длиной погружаемой части 80 мм, диапазон измерения: -50…+80 °С.












Характеристики

ДТСХХ5

Номинальная статическая характеристика (НСХ)

50М

100М

50П

100П

Pt100

Pt500, Pt1000

Диапазон измеряемых температур:

- класс допуска А

- класс допуска В и С



–50…+180 °C

–50…+180 °C



–50…+450 °C

–50…+500 °C



–50…+300 °C

–50…+500 °C

Условное давление

10 МПа

Показатель тепловой инерции

не более 10…30 с

Сопротивление изоляции

Не менее 100 МОм

Количество чувствительных элементов

1 или 2

Схема внутренних соединений проводников

2 – двухпроводная

3 – трехпроводная

4 – четырехпроводная

Исполнение сенсора относительно корпуса

изолированный



Исполнение коммутационной головки

пластмассовая, металлическая

Тип резьбового штуцера

Метрическая резьба, трубная резьба

Материал защитной арматуры

сталь 12Х18Н10Т



Степень защиты

IP54 /  IP65
