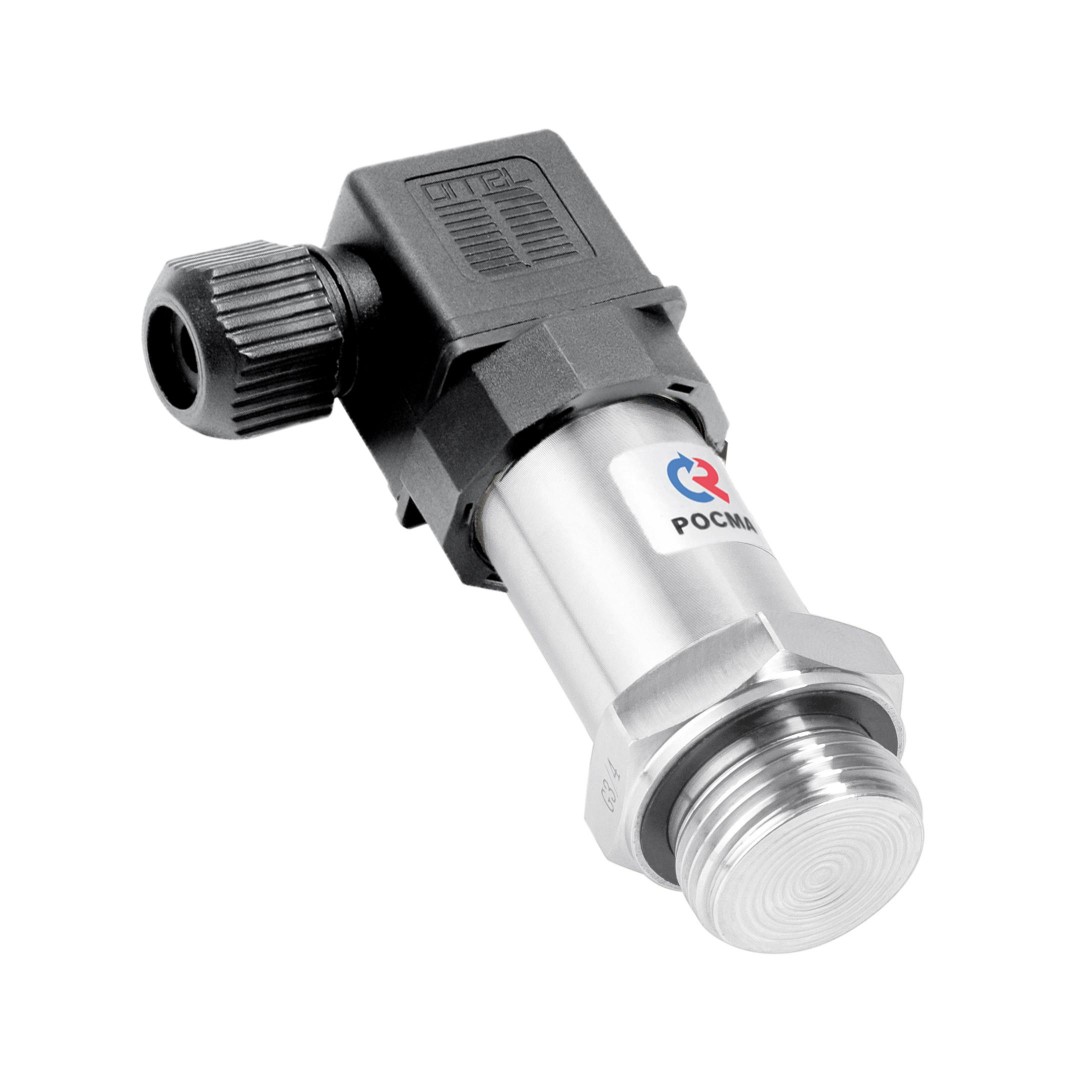

РПД-И-ВР Датчики давления гидростатические врезные

Датчики давления гидростатические врезные с открытой фронтальной мембраной предназначены для измерения и непрерывного преобразования уровня жидкости в открытых емкостях в унифицированный выходной сигнал постоянного тока.

Присоединение с фронтальной мембраной позволяет применять приборы для измерения давлений вязких, загрязненных или кристаллизующихся жидкостей, неагрессивных к нержавеющей стали. Устройства вкручиваются в бобышку, врезанную в дно или боковую стенку резервуара.

Область применения: врезные гидростатические датчики давления для контроля уровня воды, слабых кислот и щелочей, и других сред используют в системах сбора данных, автоматического контроля и управления процессами в различных отраслях промышленности.

Монтаж (демонтаж) приборов производить при отсутствии давления в трубопроводе.

Для установки датчиков с фронтальной мембраной рекомендуется использовать бобышки, которые позволяют осуществить монтаж заподлицо.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается.

Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.

Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; погрешность измерений превышает допустимое значение. При монтаже прибора следует руководствоваться требованиями настоящей инструкции по эксплуатации, Правил эксплуатации электроустановок потребителей, Правил устройства электроустановок, а также другими документами, действующими на предприятии, регламентирующими монтаж средств измерения давления.
