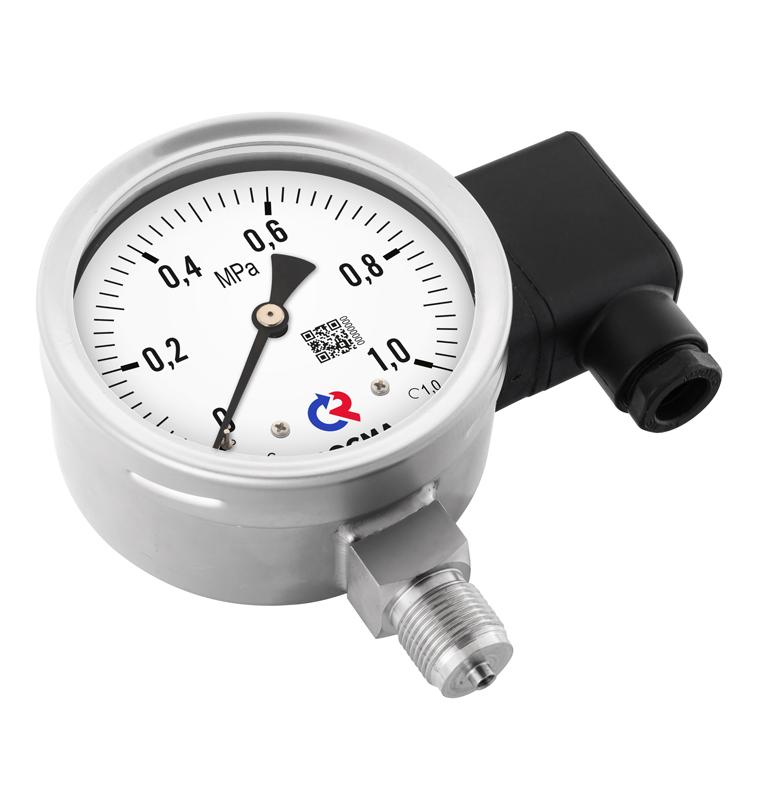

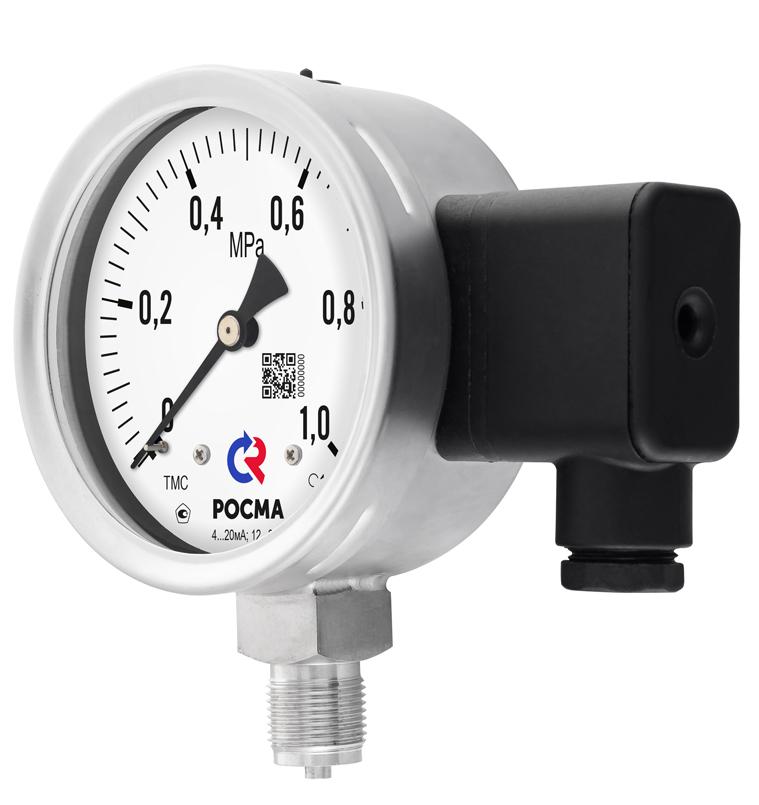

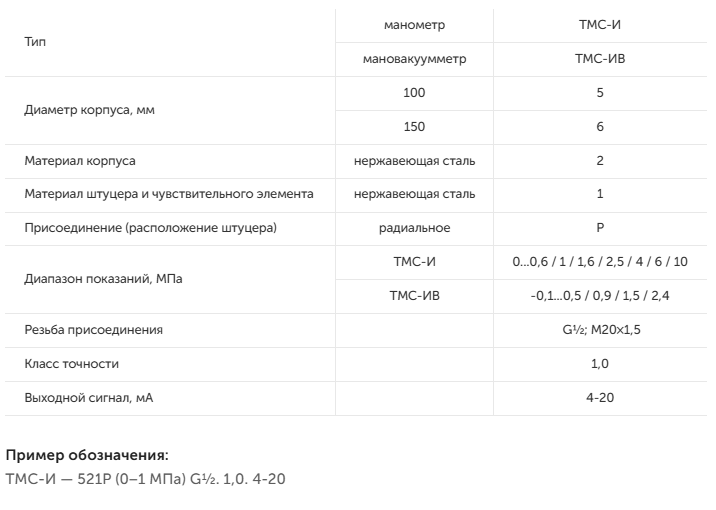

Коррозионностойкие показывающие с выходным сигналом

Предназначены для измерения избыточного или мановакуумметрического давления агрессивных сред и преобразования его в электрический выходной сигнал 4...20 мА.

Область применения: системы управления насосным и компрессорным оборудованием, химическая, нефтехимическая и фармацевтическая промышленности, системы водоподготовки, системы коммунального снабжения.

Монтаж/демонтаж манометра ТМС производится при отсутствии давления в трубопроводе. Прибор должен быть установлен в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)).

Прикладывать усилие к корпусу прибора запрещается. При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.

Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.

Для защиты чувствительного элемента манометра от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью (кроме РМ-ФМ41-G¾).

Помимо прямого монтажа манометра с разделителем сред, возможен вариант объединения через соединительный рукав длиной до 5 м (только с РМ-С10, РМ-С21, РМ-С21м, РМ-В10 и только на избыточное давление).

При работе в ситуации кратковременных скачков давления выше верхнего предела измерения прибора, рекомендуется устанавливать перед прибором клапан ПК-03.

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

Запрещается использовать растворители и абразивы для очистки стекол.

Схема внешних соединений прибора:

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если:

• прибор не работает;
• стекло повреждено;
• стрелка движется скачками или не возвращается к нулевой отметке;
• погрешность показаний превышает допустимое значение;
• выходной сигнал отсутствует, нестабилен или выходит за допустимые значения.

При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
