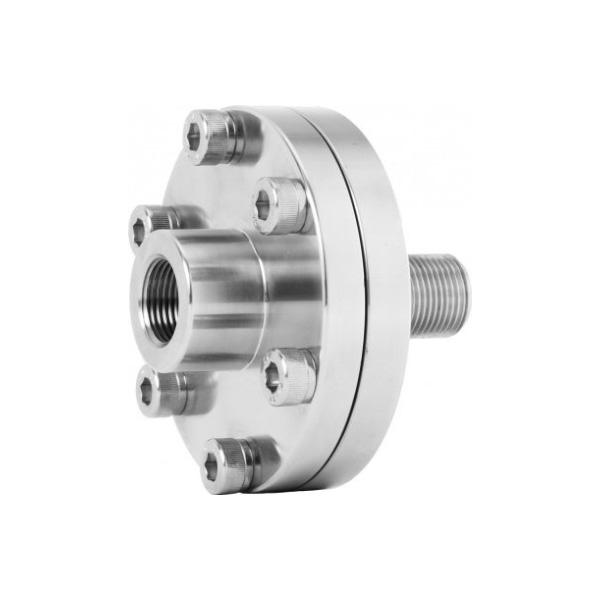

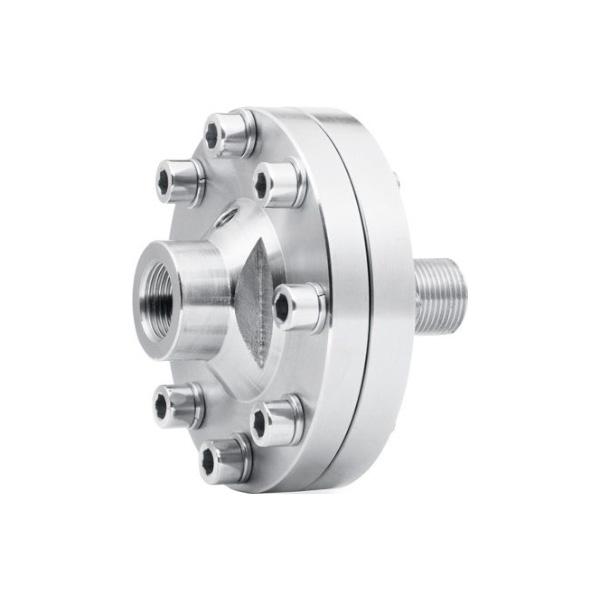

Мембранные разделители сред, штуцерное присоединение
Мембранные разделители сред предназначены для защиты датчиков давления, манометров и других приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами. Защита устройства осуществляется путем передачи давления к измерительному прибору через разделительную мембрану и нейтральную жидкость.
Область применения: все отрасли промышленности, где требуется защита прибора.
При поставке разделителя РМ в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.

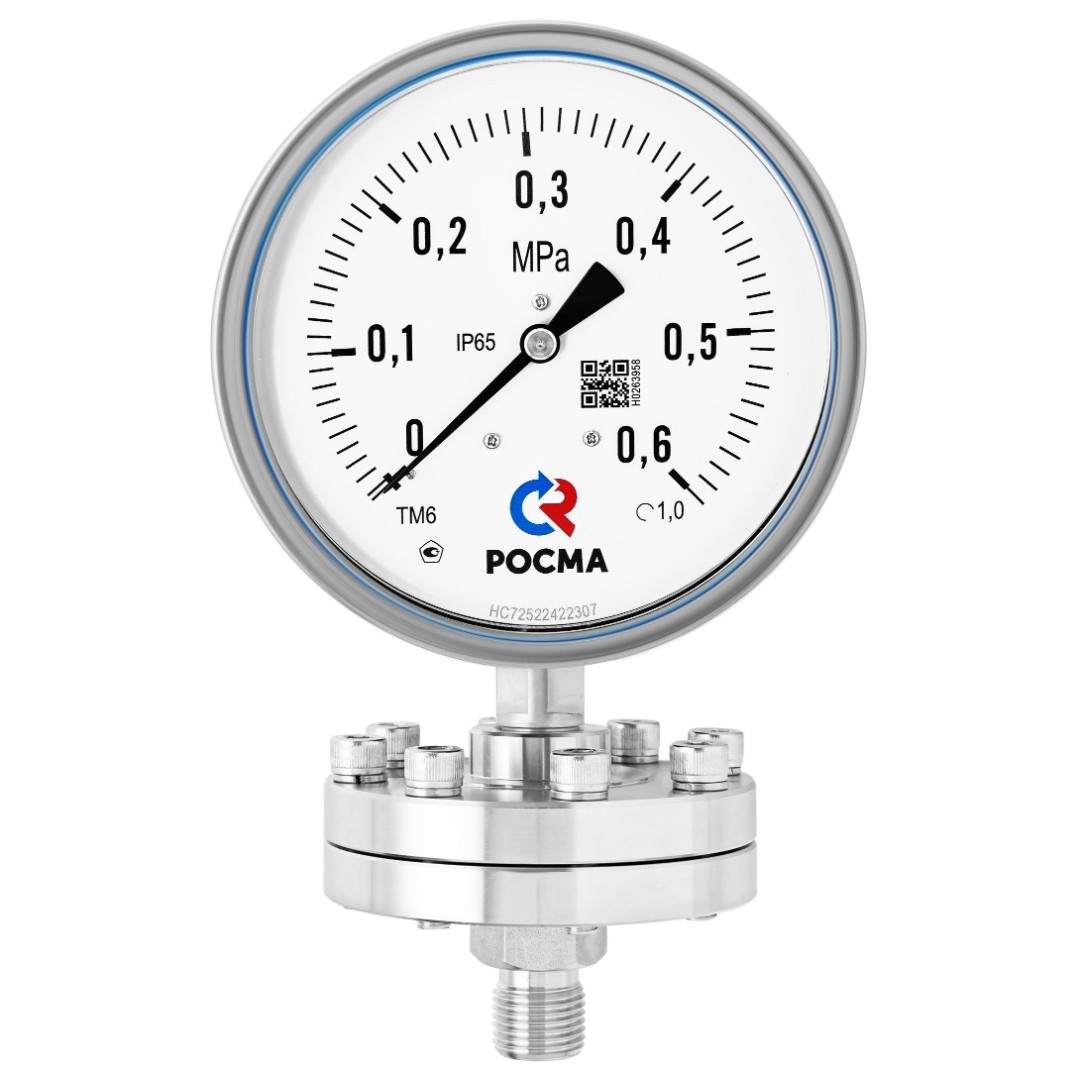

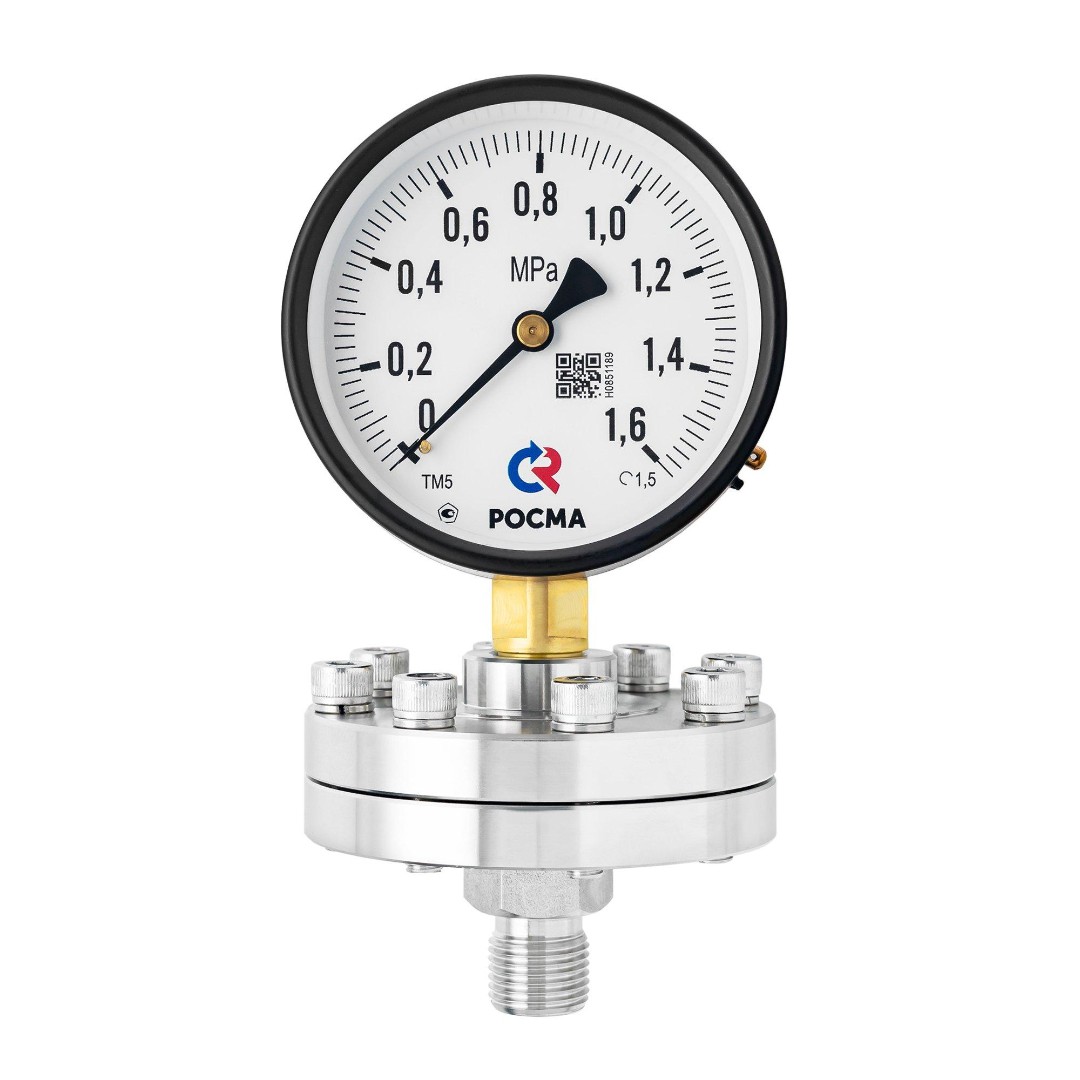

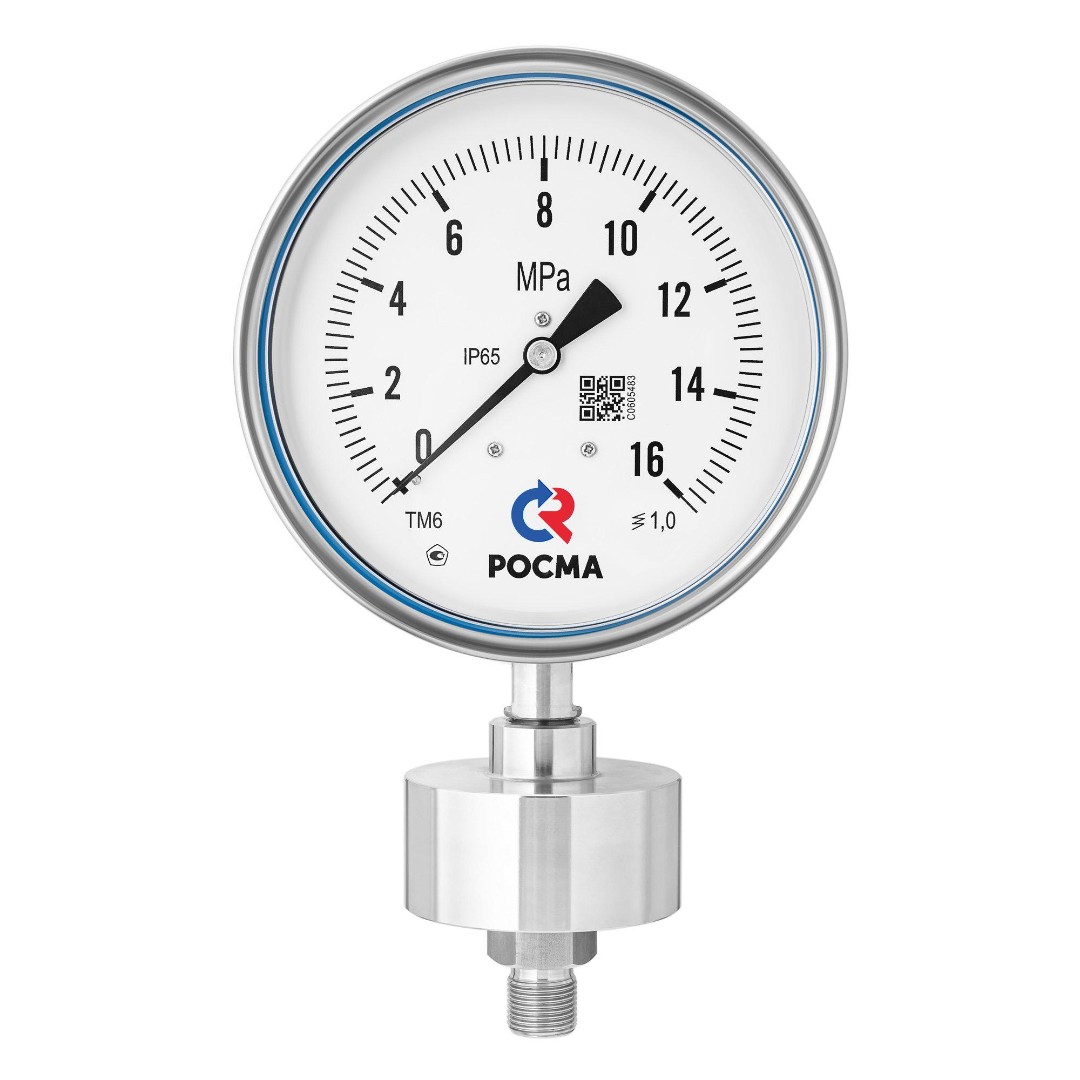

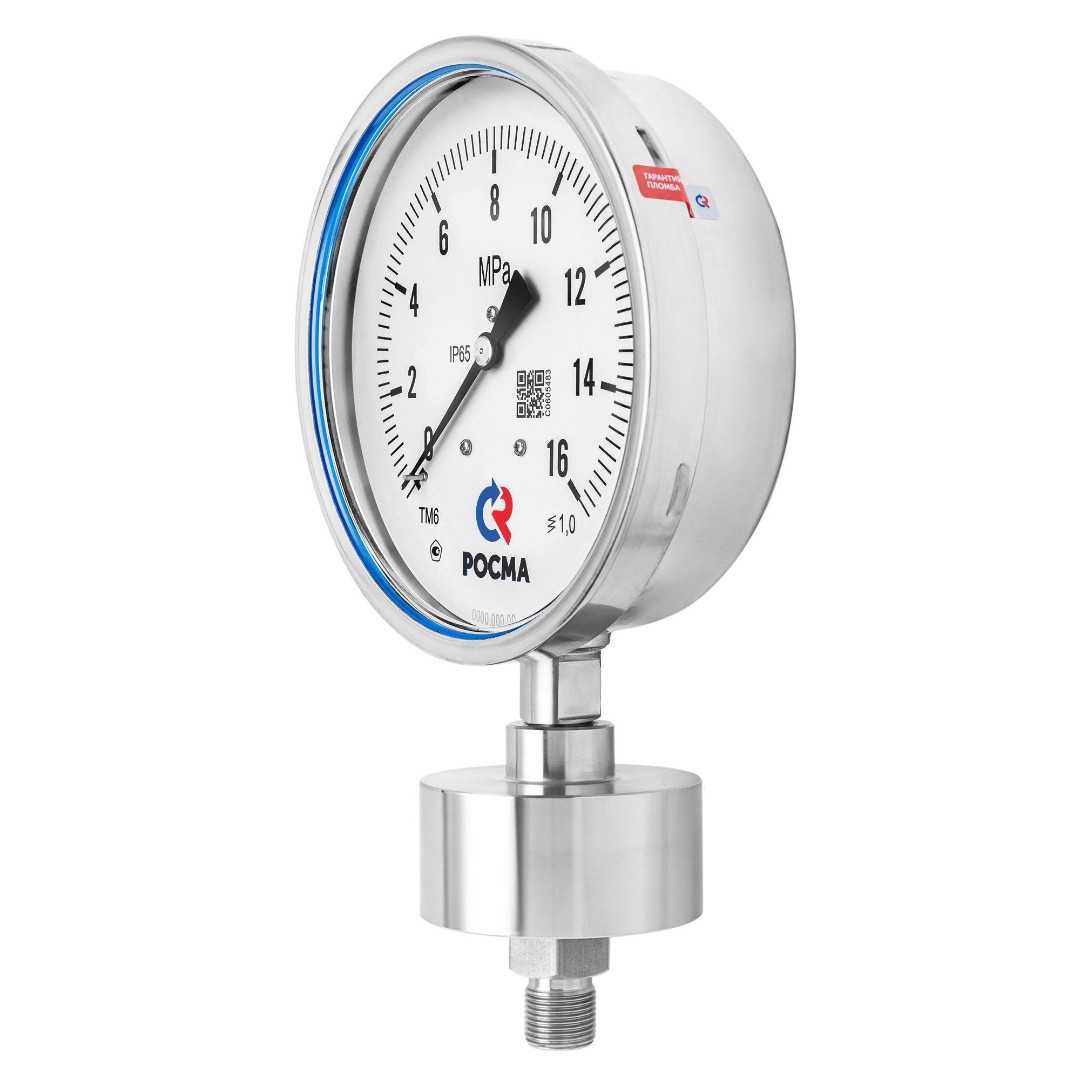

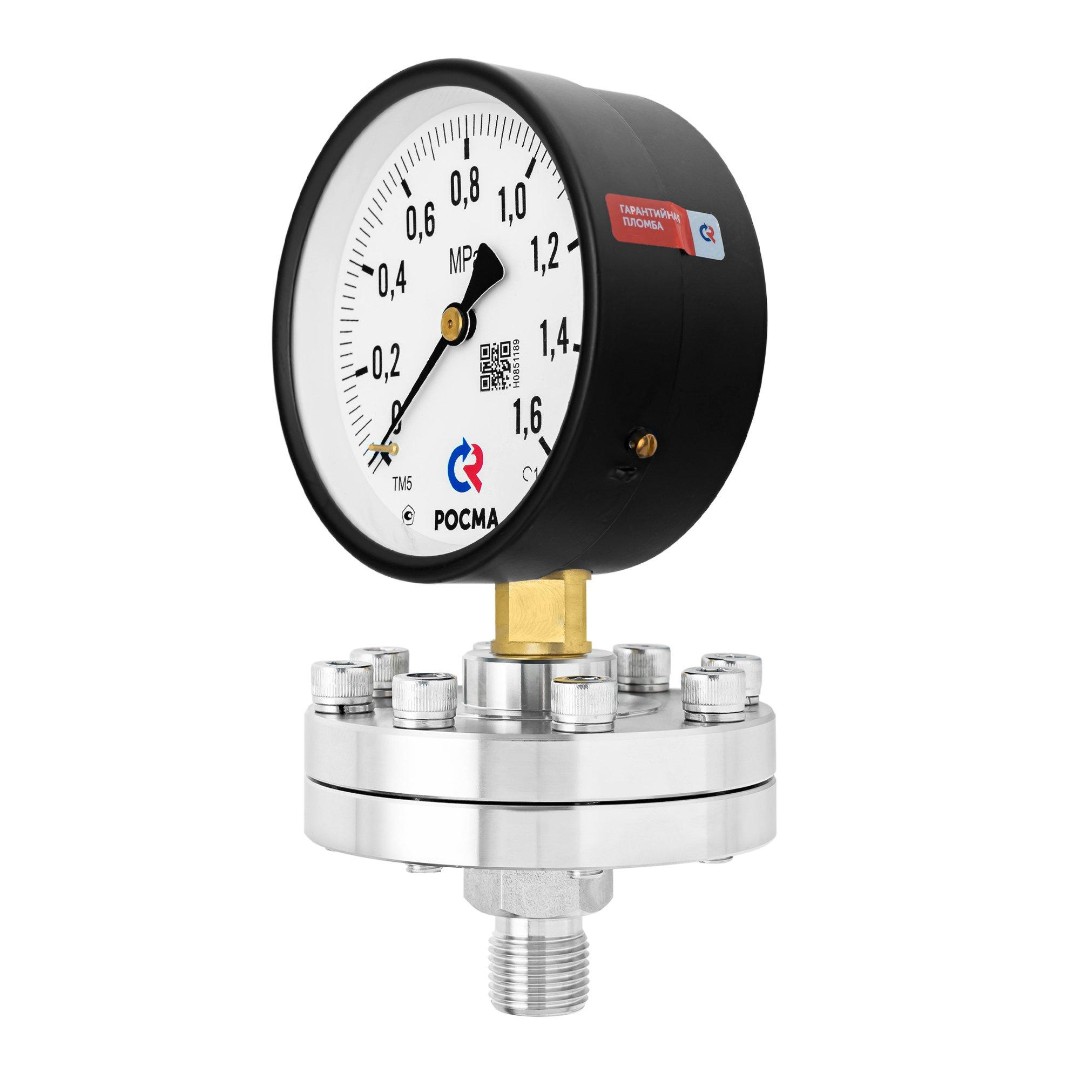

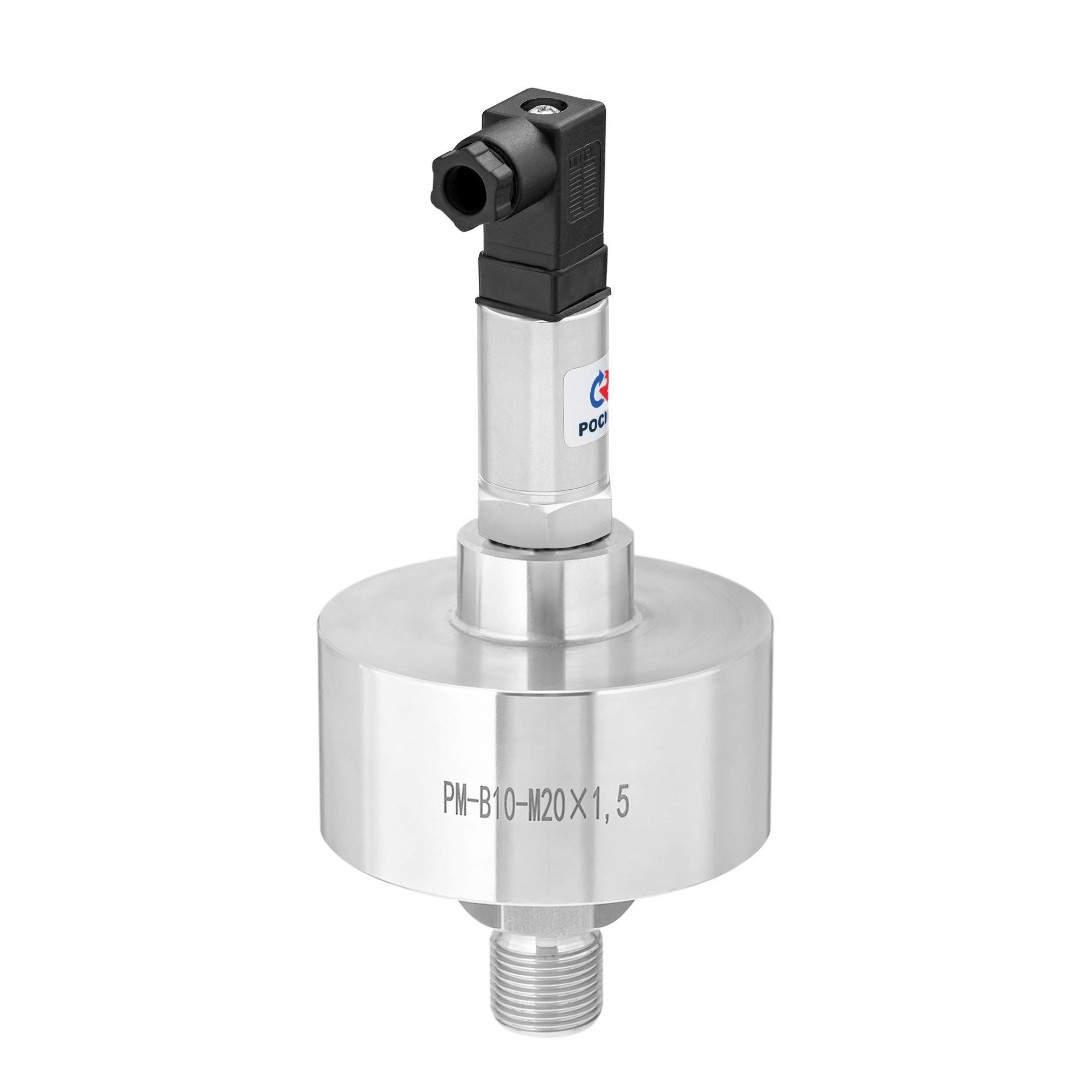

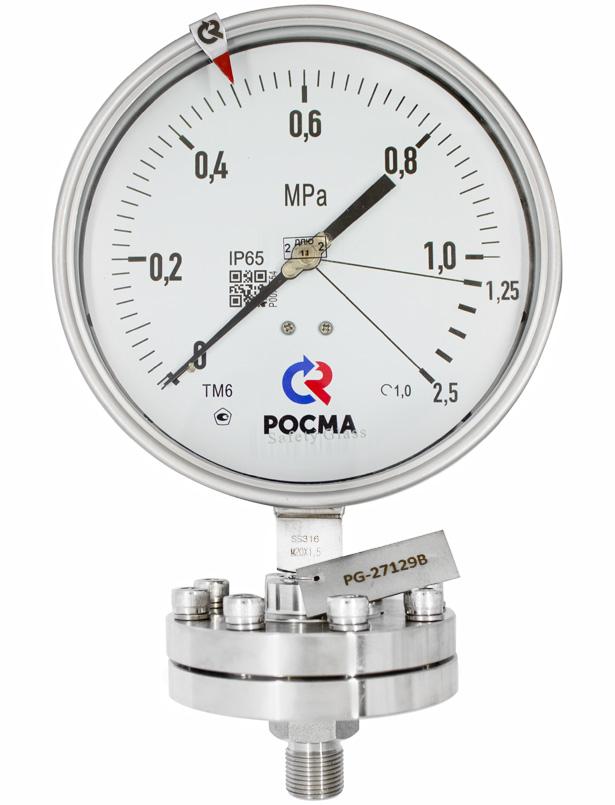

Для защиты чувствительного элемента манометра или датчика давленияот контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

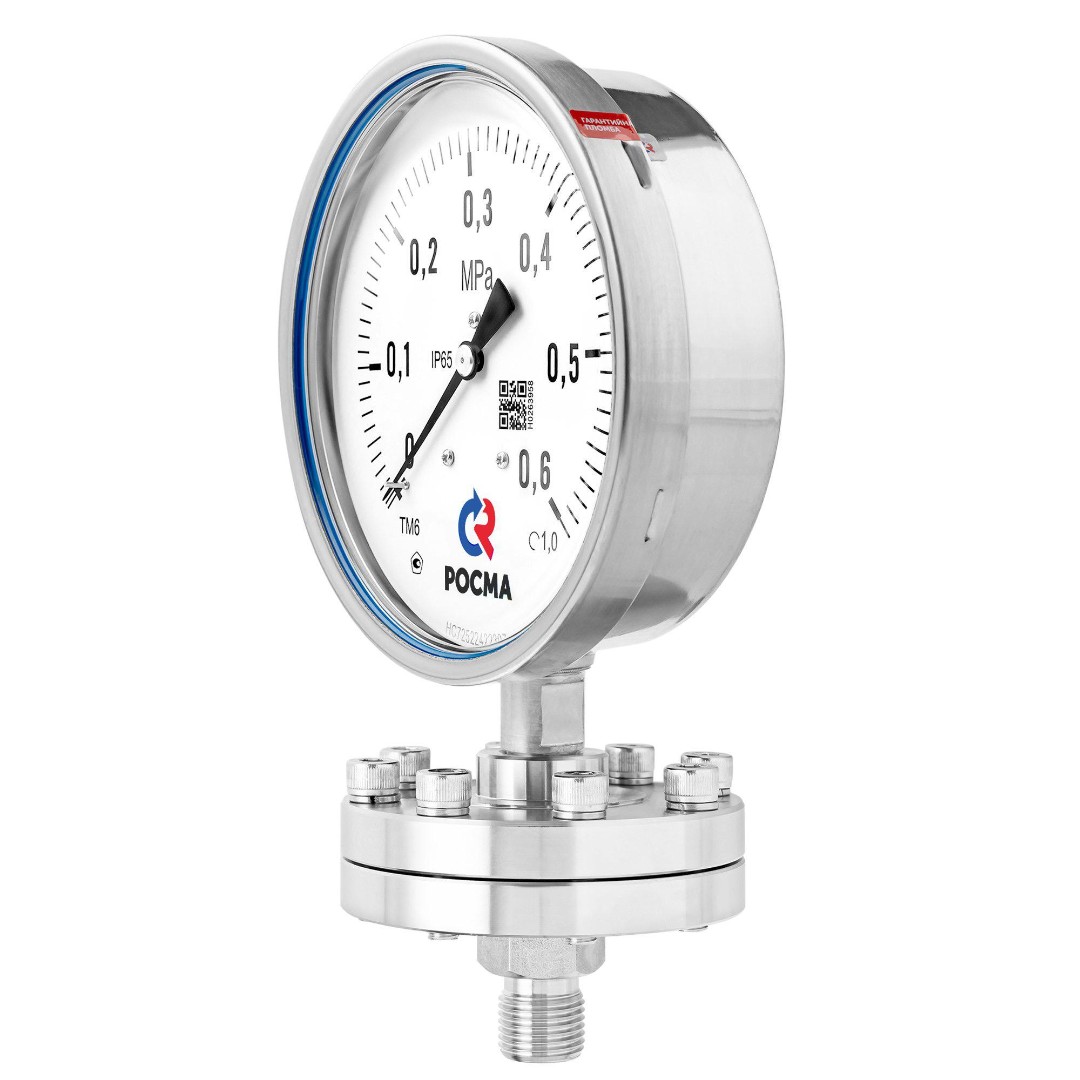

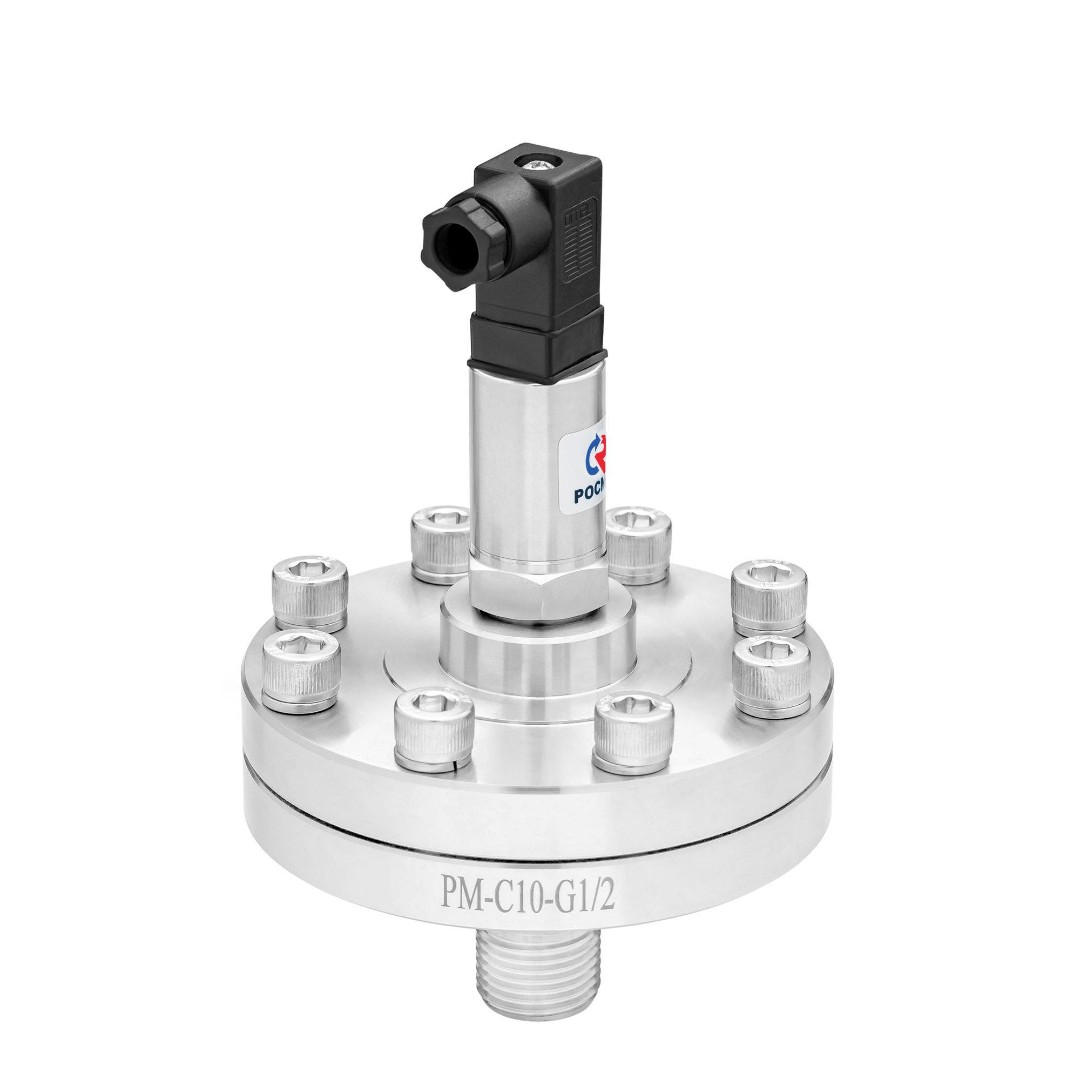

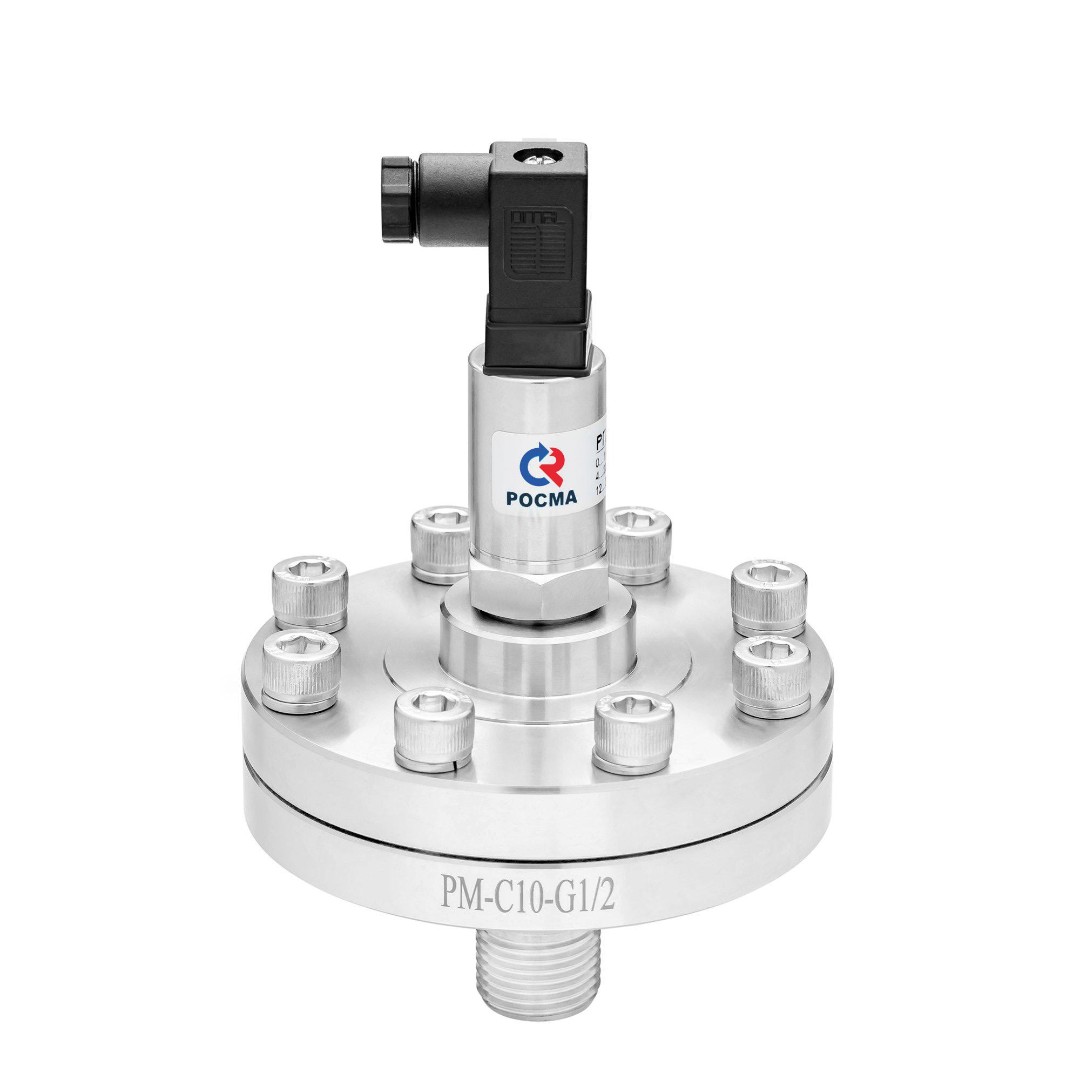

Помимо прямого монтажа разделителя сред с манометром или датчиком давления, возможен вариант объединения через соединительный рукав длиной до 5м.
| Тип | Разделитель мембранный | РМ | ||
|---|---|---|---|---|
| Диапазон давлений, МПа | Низкие | ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 | Н |
| ТВ | −0,1…0 | |||
| ТМВ | −0,1…0,15 / 0,3 | |||
| Средние | ТМ | 0…0,6 / 1 / 1,6 / 2,5 | С | |
| ТМВ | −0,1…0,5 / 0,9 / 1,5 / 2,4 | |||
| Высокие | ТМ | 0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 | В | |
| Присоединение | штуцерное | 1 | ||
| Заливное отверстие | нет | 0 | ||
| есть | 1 | |||
| Резьба присоединения | M20×1,5 | |||
| G½ | ||||
Пример обозначения: РМ – С 1 0 – M20×1,5
