Многоэлектродные кондуктометрические датчики уровня ОВЕН ДСП и ОВЕН ДУ

Кондуктометрический датчик ОВЕН ДСП.3 Кондуктометрический датчик ОВЕН ДУ.3 Кондуктометрический датчик ОВЕН ДУ.4 Кондуктометрический датчик ОВЕН ДУ.5
ДСП.3 ДУ.3 ДУ.4 ДУ.5

Назначение

Многоэлектродные датчики уровня серии ОВЕН ДУ предназначены для контроля уровней жидкости в резервуарах открытого типа.
Выпускаются 3-, 4-, 5-электродные датчики уровня длиной 0,5 / 1,0 / 1,95 / 2,5 / 3,0 / 3,5 / 4,0 м.

Трехэлектродный датчик ДСП.3 предназначен для сигнализации уровня жидкости в резервуарах открытого и закрытого типа.
Для кондуктометрического датчика ДСП.3 производятся стержни (электроды) различной длины. Стержни выпускаются в исполнениях: 0,5 / 1,0 / 1,95 / 1,95 с адаптером / 2,5 / 3,0 / 3,5 / 4,0 м, которые не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резь­бой с двух сторон, адаптер, две гайки.

Материал электродов датчиков – сталь нерж. 12Х18Н10Т.

Модификации и основные параметры многоэлектродных датчиков уровня

Модификация

ДСП.3

ДУ.3

ДУ.4

ДУ.5

Рабочее давление

2 МПа

-

Рабочая температура

70 °С

85 °С

Назначение

Общепромышленные датчики

Для открытых резервуаров



Конструкция. Принцип работы. Применение

Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.

Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.

В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести датчик с соответствующим количеством электродов (в зависимости от количества сигнализируемых уровней) требуемой длины.

В неметаллических резервуарах количество электродов должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода.

Принцип действия Пример применения
Принцип действия Пример применения (неметаллический резервуар)



Тип датчиков и модификация

Многоэлектродные датчики

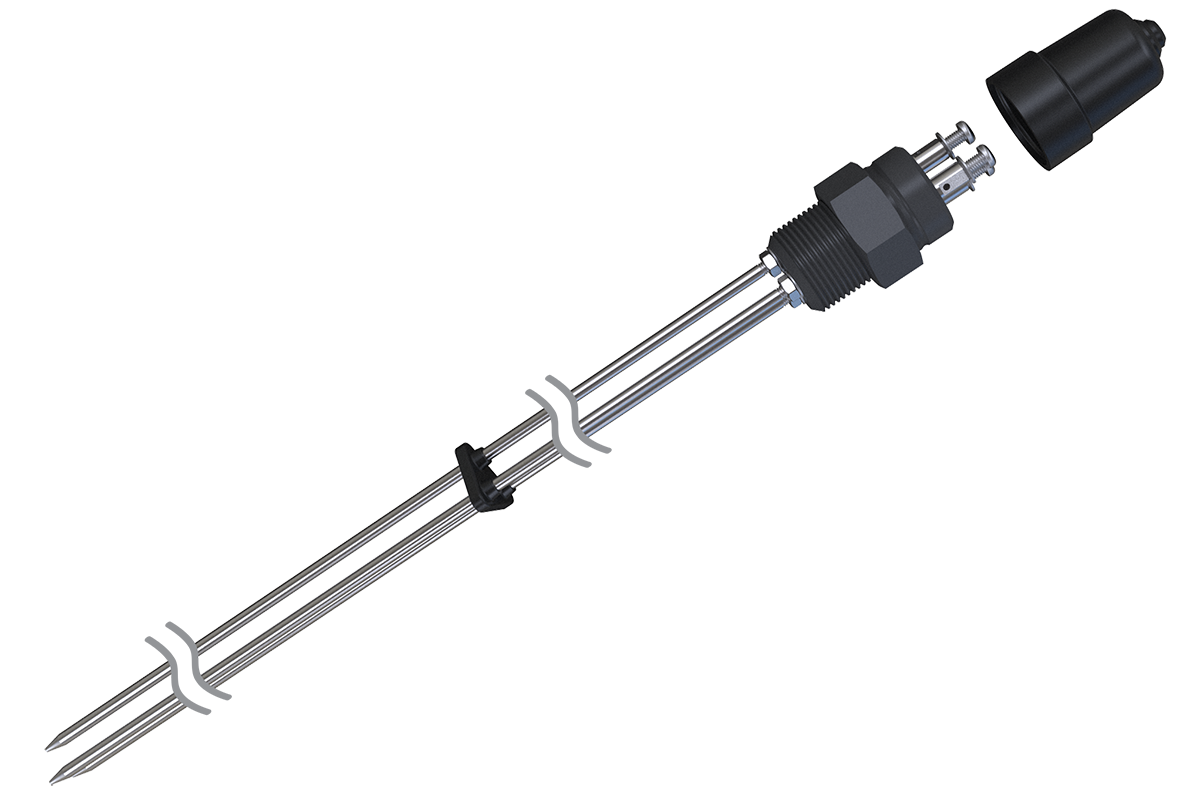

ДСП.3

Стержени (электроды)

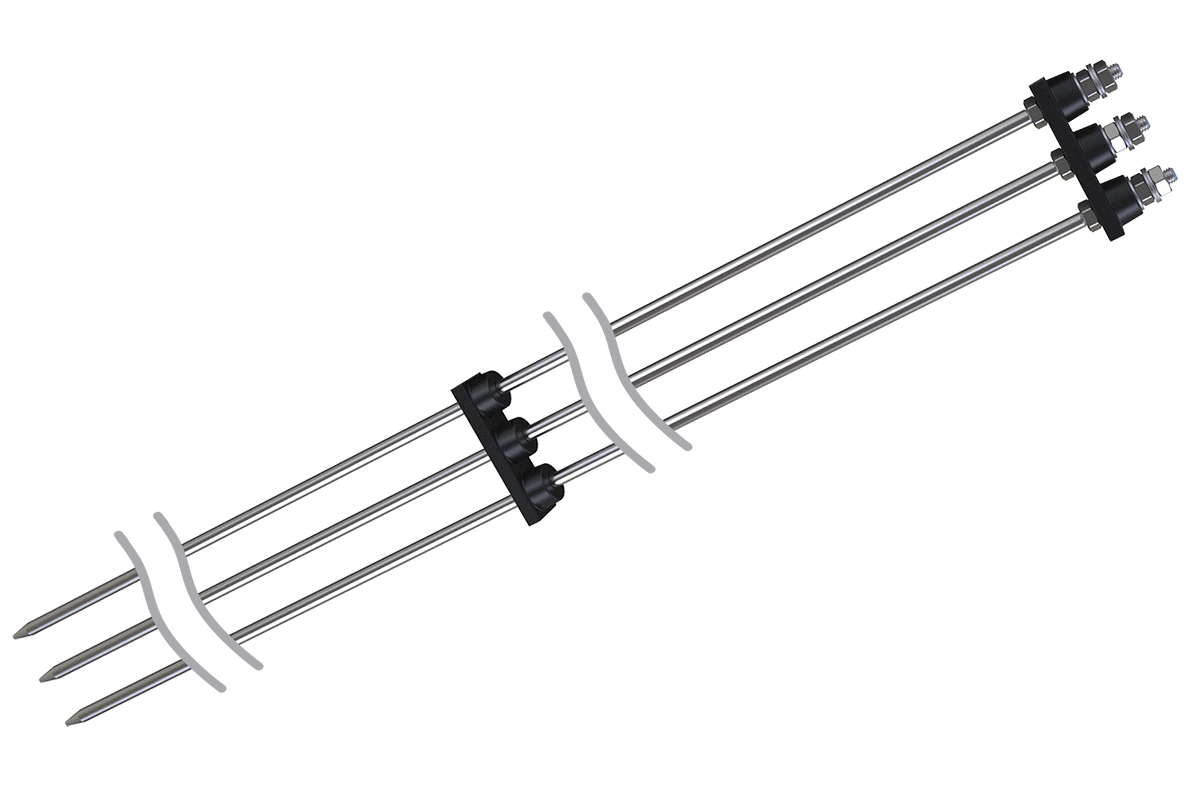

ДУ.3

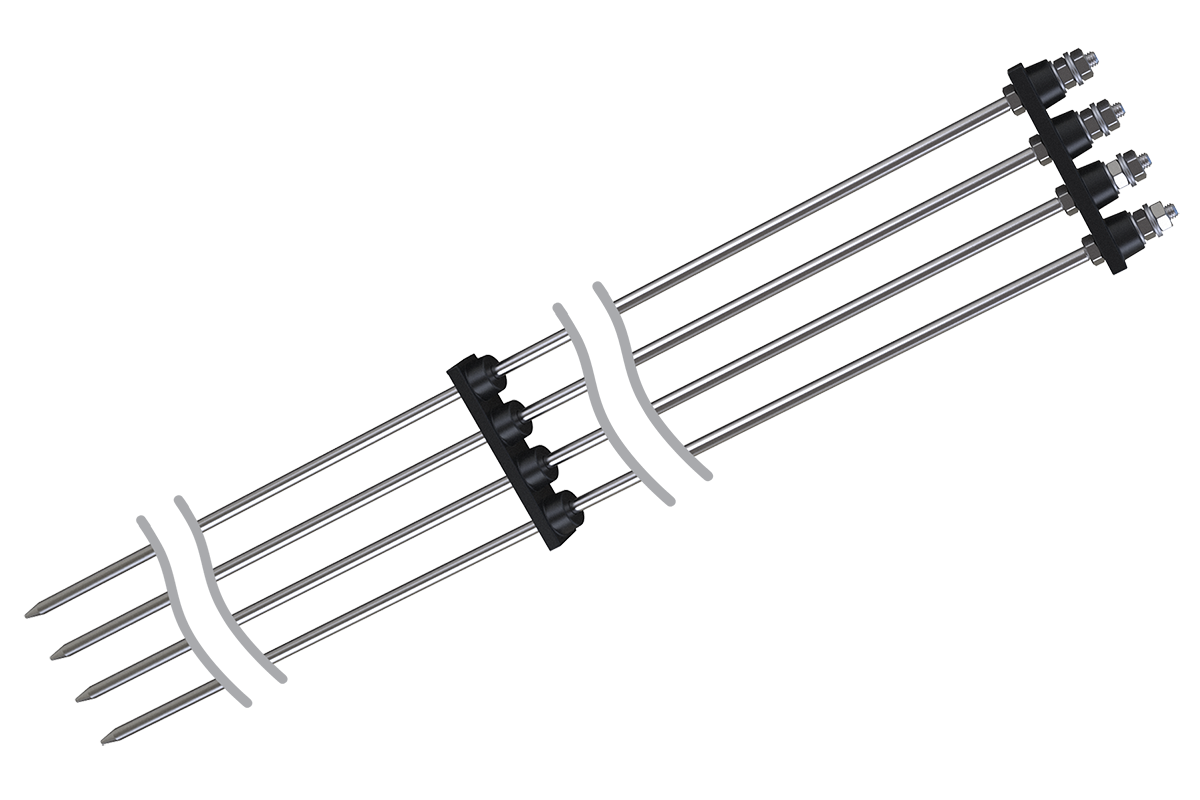

ДУ.4

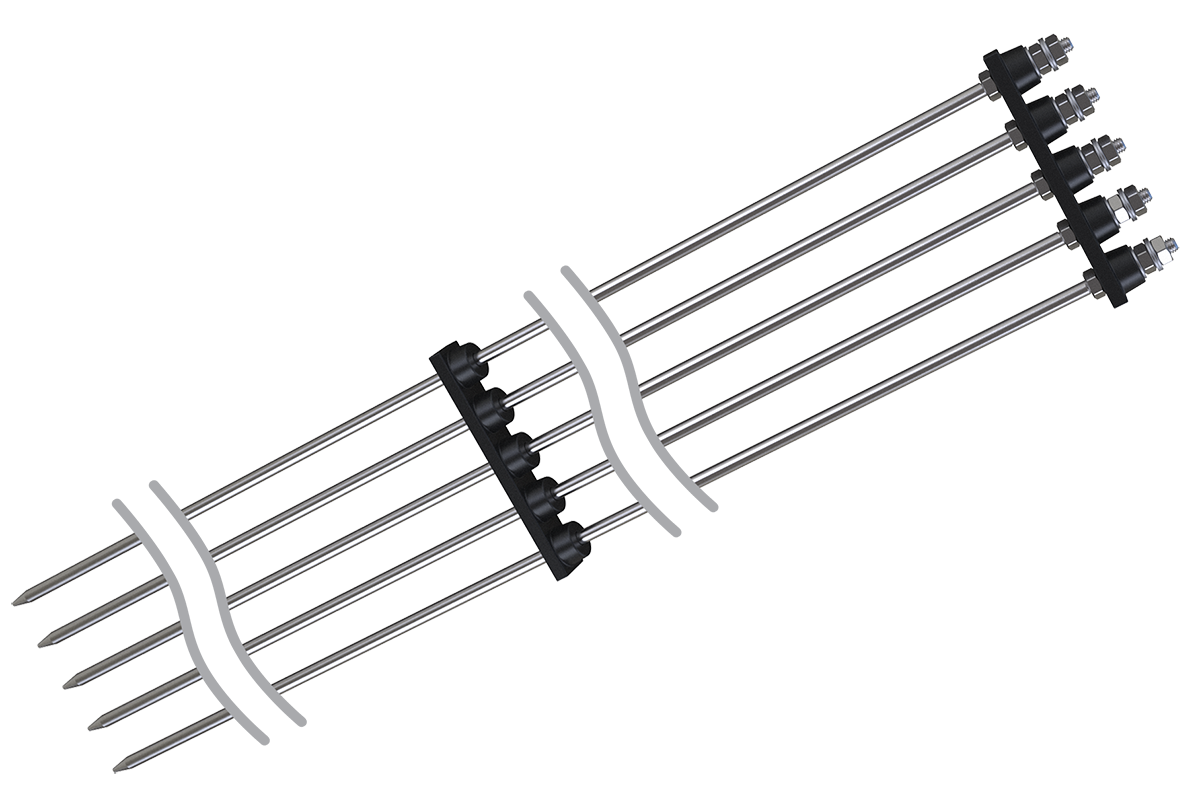

ДУ.5

Стержень

Стержень 1,95 с адаптером

Габаритный чертеж

Многоэлектродные датчики ДСП.3 чертеж.

Стержень (электроды) Стержень с адаптером

Многоэлектродные датчики ДУ чертеж.

Количество стержней (электродов)

3*

1

3

4

5

Длина стержней, L



0,5; 1,0; 1,95; 2,5; 3,0; 3,5; 4,0 м

1,95 м

0,5; 1,0; 1,95; 2,5; 3,0; 3,5; 4,0 м

Присоединительные размеры

G1/2

S24

М3х0,5 мм

H=34 мм

H=45 мм

H=56 мм

Материал

Головка датчика – пластик.

Разделительная пластина – пластик.

Защитный колпачок – термоэластопласт

Сталь нержавеющая 12Х18Н10Т

Стержнь – сталь нержавеющая 12Х18Н10Т

Разделительная пластина – пластик

Давление измеряемой среды, не более

2 МПа

-

-

Максимальная рабочая температура

70 °С

-

85 °С

Конструктивные преимущества

  • Компактность

  • Удобство установки и подключения

Возможность укорачивать или наращивать длину поставляемых электродов до требуемой – в зависимости от условий применения.

-

Комплектность

  • Датчик – 1 шт.

  • Разделительная пластина - 5 шт.

Стержень – 1 шт.

  • Стержень – 1 шт.
  • Адаптер – 1 шт.
  • Гайка – 2 шт.

Датчик – 1 шт.
