Модуль дискретного ввода/вывода МДВВ

Назначение

Модуль дискретных входов и выходов для распределенных систем в сети RS-485 (протоколы ОВЕН, Modbus, DCON).

Модуль может использоваться совместно с программируемыми контроллерами ОВЕН ПЛК или др.

МДВВ работает в сети RS-485 при наличии в ней «мастера», при этом сам МДВВ не является «мастером» сети.


Модуль выпускается в корпусе типа Д9 для крепления на DIN-рейку.

Основные функции

  • 12 дискретных входов для подключения контактных датчиков и транзисторных ключей n-p-n типа
  • Возможность использования любого дискретного входа в режиме счетчика (максимальная частота сигнала – 1 кГц)
  • 8 встроенных дискретных выходных элементов в различных комбинациях:
    – э/м реле 8 А 220 В;
    – оптотранзисторный ключ 400 мА 60 В;
    – оптосимистор 0,5 А 300 В;
    – для управления твердотельным реле
  • Возможность генерации ШИМ-сигнала любым из выходов
  • Автоматический перевод исполнительного механизма в аварийный режим работы при нарушении сетевого обмена
  • Поддержка распространенных протоколов Modbus (ASCII, RTU), DCON, ОВЕН
  • Бесплатная программа «КОНФИГУРАТОР МДВВ»:
    – конфигурирование прибора на ПК;
    – регистрация состояния дискретных входов и выходных элементов (скважности ШИМ)
  • Помехоустойчивость благодаря:
    – встроенному импульсному источнику питания 90...264 В 47...63 Гц;
    – гальванической развязке в цепях выходов, питания и интерфейса RS-485;
    – применению защитных элементов в цепях дискретных входов

Бесплатно: OPC-сервер, библиотеки WIN DLL. Обращаем Ваше внимание на новую линейку модулей ввода/вывода Мх110

Обращаем Ваше внимание на модули линейки Мх110

Тип

Старая линейка

Линейка Мх110

Аналоговый ввод

МВА8

МВ110-224.8А

МВ110-24(220).8АС

МВ110-224.2А

МВ110-224.2АС

Дискретный ввод

МДВВ



МВ110-224.16Д

МВ110-224.16ДН

МВ110-24(220).32ДН

Дискретный ввод\вывод

МК110-224.8Д.4Р

МК110-224.8ДН.4Р

Дискретный вывод

МВУ8



МУ110-224.8К

МУ110-224.8Р

МУ110-224.16К

МУ110-224.16Р

МУ110-24(220).32Р

Аналоговый вывод

МУ110-224.8И

МУ110-224.6У

 Модули линейки Мх110 обладают расширенным функционалом и улучшенными техническими характеристиками по отношению к старой линейке (МВА8, МВУ8, МДВВ)




Технические характеристики

Напряжение питания

90…264 В перем. тока частотой 47…63 Гц

Потребляемая мощность

не более 12 ВА

Количество дискретных входов

12

Тип датчика, подключаемого к дискретному входу

«сухой» контакт,
транзисторный ключ n-p-n типа

Максимальная частота входного сигнала

1 кГц

Количество выходов

8

Тип интерфейса

RS-485

Скорость передачи данных, кбит/с

2.4, 4.8, 9.6, 14.4, 19.2, 28.8, 38.4, 57.6, 115.2

Максимальная длина линии связи

1200 м

Протоколы передачи данных

ОВЕН
Modbus ASCII
Modbus RTU
DCON

Максимальное количество модулей в сети:



— для протокола ОВЕН при длине сетевого адреса 8 бит

32

— для протокола ОВЕН при длине сетевого адреса 11 бит

256

— для протокола Modbus

256

Тип корпуса

на DIN-рейку Д9

Габаритные размеры корпуса

157х86х58 мм

Степень защиты корпуса

IP20

Характеристики выходных элементов

Обозн.

Тип выходного элемента

Электрические характеристики

Р

электромагнитное реле

8 А при 220 В 50 Гц (cos φ>0,4)

К

транзисторная оптопара структуры n–p–n-типа

400 мА при 60 В

С

симисторная оптопара для управления однофазной нагрузкой

50 мА при 250 В (пост. откр. симистор)
или 1 А (симистор вкл. с частотой не более 100 Гц и tимп.=5 мс

Т

выход для управления твердотельным реле

выходное напряжение 4...6 В
макс. выходной ток 50 мА

Условия эксплуатации

Температура окружающего воздуха

+1...+50 °С

Атмосферное давление

86...106,7 кПа

Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)

не более 80 %

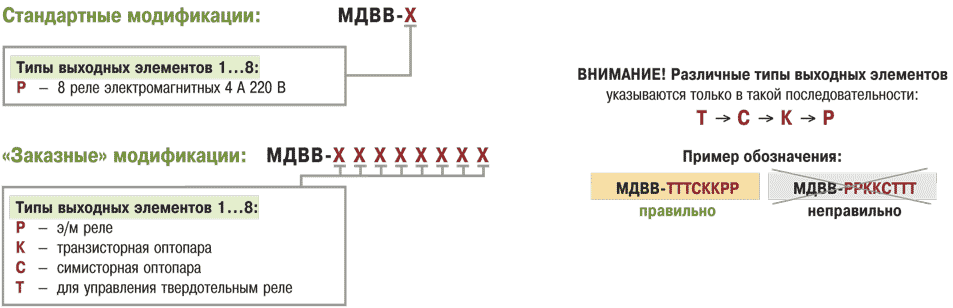

Модификации ОВЕН МДВВ
