МПР51 регулятор температуры и влажности, программируемый по времени

Электромагнитная совместимость класса АВстроенный интерфейс RS-485Встроенный интерфейс RS-232Протокол ModBusПротокол OwenТаймерВычисление влажности психрометрическим методомГрафик пошагового регулирования

Назначение прибора ОВЕН МПР51

Программный задатчик ОВЕН МПР51-Щ4 предназначен для управления многоступенчатыми температурно-влажностными режимами технологических процессов при производстве мясных и колбасных изделий, в хлебопекарной промышленности, в инкубаторах, термо- и климатокамерах, варочных и сушильных шкафах, при сушке древесины, изготовлении железобетонных конструкций и пр.


Прибор выпускается в щитовом корпусе типа Щ4

Функциональные возможности прибора ОВЕН МПР51

  • Измерение трех параметров:
    – температуры камеры («сухого» термометра) Тсух;
    – температуры «влажного» термометра Твлаж;
    – температуры продукта Тпрод
  • Вычисление двух дополнительных параметров
    – разности температур ΔТ = Тсух – Тпрод;
    – влажности Ψ психрометрическим методом (по показаниям «сухого» и «влажного» термометров)
  • Два ПИД-регулятора для поддержания любых двух из пяти вышеперечисленных величин с высокой точностью
  • Четыре выходных реле для подключения ТЭНов, охладительных систем, задвижек и других исполнительных устройств
  • Регулирование по заданной пользователем программе
  • Дополнительное реле и 8 транзисторных ключей:
    – для сигнализации об аварии и об окончании выполнения программы;
    – для управления дополнительным оборудованием
  • Автонастройка ПИД-регуляторов
  • Уровни защиты настроек прибора для разных групп специалистов (наладчиков, технологов и т. д.)
  • Регистрация контролируемых параметров на ПК через адаптер сети ОВЕН АС2 по интерфейсу RS-232
  • Встроенный интерфейс RS-485 по заказу
  • Конфигурирование на ПК с помощью программы-конфигуратора (для подключения к ПК используется специальный кабель)

Стандартные варианты применения МПР51

  • Измеритель-регулятор температуры и влажности (Тсух, МПР51 регулятор температуры и влажности, программируемый по времени );
  • Измеритель-регулятор температуры и разности температур (Тсух, МПР51 регулятор температуры и влажности, программируемый по времени Т);
  • Двухканальный измеритель-регулятор температуры с дополнительным каналом сигнализации (Тсух, Твлаж, Тпрод).

Бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL




Напряжение питания

150…242 В переменного тока частотой 47...63 Гц
или 210...300 В постоянного тока

Диапазон измерения при использовании (в скобках указана разрешающая способность):



– датчика ТСМ

–50...+200 °С (0,1 °С)

– датчика ТСП, Pt100

–80...+750 °С (0,1 °С)

– датчика положения задвижки

0...100 % (1 %)

Предел допустимой основной погрешности измерения входного параметра (без учета погрешности датчика)

±0,5 %

Количество входных каналов, из них:

5

– температуры

3

– положения задвижки

2

Количество каналов регулирования

2

Количество выходных реле

5

Количество выходных транзисторных ключей

8

Период следования управляющих импульсов на выходе регулятора

1...120 с

Максимально допустимый ток нагрузки устройств управления:



– э/м реле (при ~220 В или =30 В)

4 А

– транзисторного ключа (при постоянном напряжении =50 В)

200 мА

Интерфейс связи с ПК

последовательный, RS-232 (через адаптер сети АС2)
или RS-485

Длина линии связи прибора с АС2

не более 1000 м

Тип корпуса

щитовой Щ4

Габаритные размеры

96х96х145 мм

Степень защиты корпуса со стороны передней панели

IP54

Условия эксплуатации

Температура окружающего воздуха

+1...+5 °С

Атмосферное давление

86...106,7 кПа

Относительная влажность воздуха (при 35 °С)

30...80 %

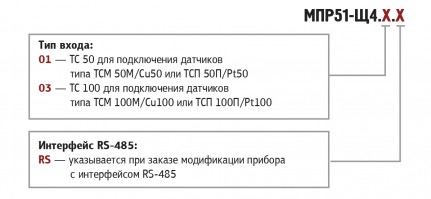

Обозначение при заказе ОВЕН МПР51
