Нагреватели щитовые конвекционные MEYERTEC МТК

Нагреватели MEYERTEC MTK-EH и MTK-SH10 применяются совместно с термостатами в шкафах управления и автоматики для предотвращения образования конденсата и коррозии, поддерживая заданную положительную температуру воздуха. Для регулирования температуры в щите необходимо последовательно к нагревателю подключить термостат.

Применение

  • Шкафы управления и автоматики.
  • Банкоматы.
  • Платежные терминалы.
  • Вендинговое оборудование.
  • Прочие устройства, устанавливаемые на улице или в неотапливаемых помещениях.

Особенности нагревателей МТК

MTK-EHxxx

MTK-SH10

  • Мощность 15…150 Вт
  • Монтаж на DIN-рейку
  • Зажимные клеммы
  • Саморегуляция температуры*
  • Равномерное распределение тепла
  • Мощность 10 Вт
  • Компактные размеры
  • Любое монтажное положение
  • Саморегуляция температуры*

*Саморегуляция температуры происходит благодаря резкому увеличению сопротивления нагревательного элемента при достижении максимальной температуры. Данная функция не отменяет применения термостата вместе с нагревателем.

Линейка щитовых нагревателей MEYERTEC MTK

Нагреватели МТК могут работать в широком диапазоне напряжений: ≅ 120-240 В.

Температура эксплуатации приборов: от -45 до +70 °C.

Используемый в нагревателях MEYERTEC МТК нагревательный элемент (позистор PTC) не требует защиты от перегрева нагревателя, но не отменяет применения термостата для регулирования температуры.

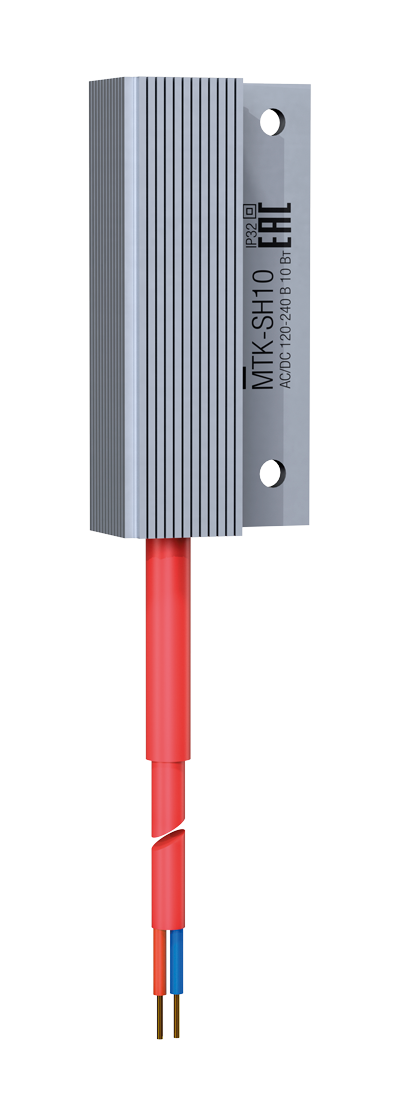

Щитовой конвекционный нагреватель МТК-SH10МТК-SH10 – компактный полупроводниковый нагреватель патронного типа мощностью 10 Вт. Предназначен для локального обогрева электрооборудования. Комплектуется кабелем длиной 0,3 м в силиконовой изоляции (2 × AWG 22). Имеет два отверстия для резьбового крепления. Для нагревателя МТК-SH10 допустимо любое монтажное положение.

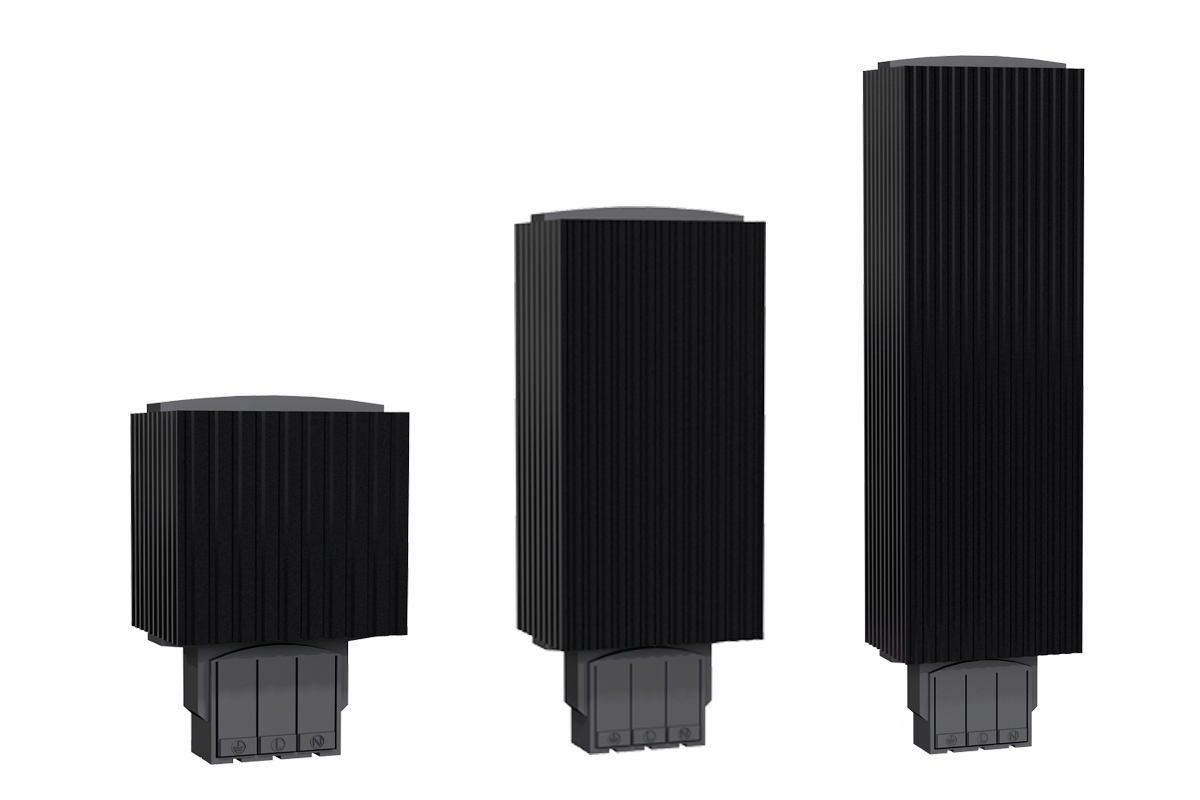

Щитовой конвекционный нагреватель МТК-ЕНХХХMTK-EH – серия полупроводниковых щитовых нагревателей мощностью от 15 до 150 Вт, устанавливаемых на DIN-рейку. Конструкция из анодированного алюминиевого профиля обеспечивает естественную конвекцию воздуха и равномерное распределение тепла внутри шкафа. Зажимные клеммы нагревателя MTK-EH экономят время и упрощают монтаж.

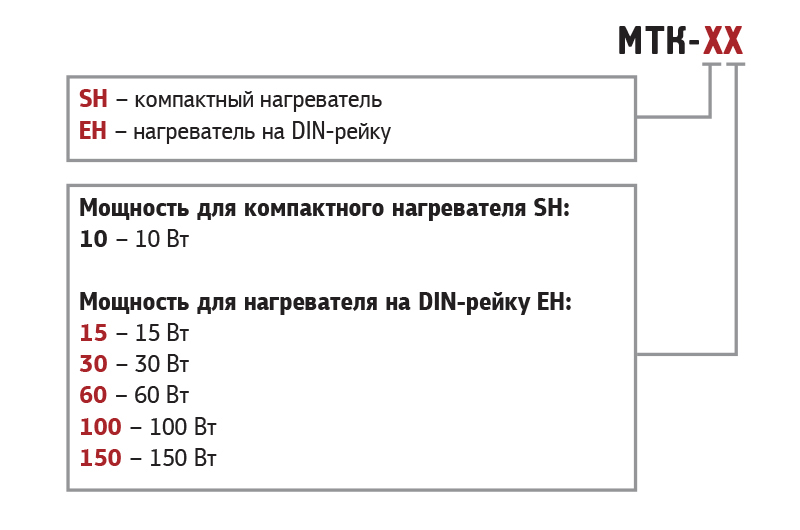

Для заказа доступно 5 модификаций щитовых нагревателей MTK-EH

Модификация

Описание

МТК-ЕН15

Нагреватель щитовой на DIN-рейку, 15 Вт

МТК-ЕН30

Нагреватель щитовой на DIN-рейку, 30 Вт

МТК-ЕН60

Нагреватель щитовой на DIN-рейку, 60 Вт

МТК-ЕН100

Нагреватель щитовой на DIN-рейку, 100 Вт

МТК-ЕН150

Нагреватель щитовой на DIN-рейку, 150 Вт








MTK-EHxxx

MTK-SH10

Рабочее напряжение

AC/DC 120-240 В&³1; (мин. 110 В, макс. 265 В)

Нагревательный элемент

позистор (PTC) – саморегулирующийся, ограничивающий температуру

Корпус

алюминиевый профиль, анодированный

Подключение

3 клеммы с пружинными зажимами для многожильного провода 0,5…1,5 мм&³2; (наконечником на конце провода) и для жестких проводов 0,5…2,5 мм&³2;

2 × AWG 22, экранированный провод (силикон)

Крепление

зажим для шины 35 мм, согл. DIN EN 50022

резьбовое соединение

Монтажное положение

вертикальный воздушный поток воздуха (направление вверх, подключение снизу)

любое

Степень защиты/класс защиты

IP20 / I (провод заземления)

IP32 / II (с защитной изоляцией)


&³1; при работе от напряжения ниже AC/DC 140 В мощность нагрева уменьшается приблизительно на 10 %.

Модификация2

Мощность нагрева3

Макс. пусковой ток

Рекомендованный входной предохранитель Т

Длина

Вес (прибл.)

MTK-SH10

10 Вт

2,0 A

2,0 A

50 мм

0,03 кг

MTK-EH15

15 Вт

1,5 A

2,0 А

65 мм

0,3 кг

MTK-EH30

30 Вт

3,0 A

4,0 А

65 мм

0,3 кг

MTK-EH60

60 Вт

2,5 A

4,0 А

140 мм

0,4 кг

MTK-EH100

100 Вт

4,5 A

8,0 А

140 мм

0,5 кг

MTK-EH150

150 Вт

9,0 A

10,0 А

220 мм

0,7 кг


2 при нагреве температура поверхности MTK-SH10 составляет прибл. +155 °C.
3 при температуре окружающей среды +20 °C

Условия эксплуатации

Температура эксплуатации

от -45 до +70 °C

Влажность при эксплуатации/хранении

макс. 90 % RH (без образования конденсата)







Нагреватели щитовые конвекционные MEYERTEC МТК
