Общетехнические (радиальное присоединение)

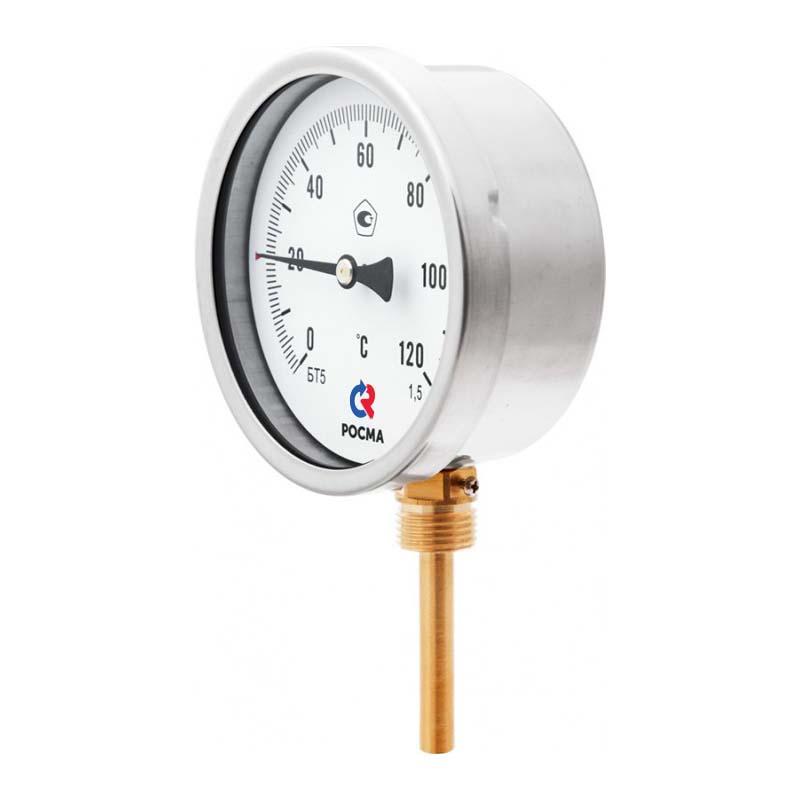

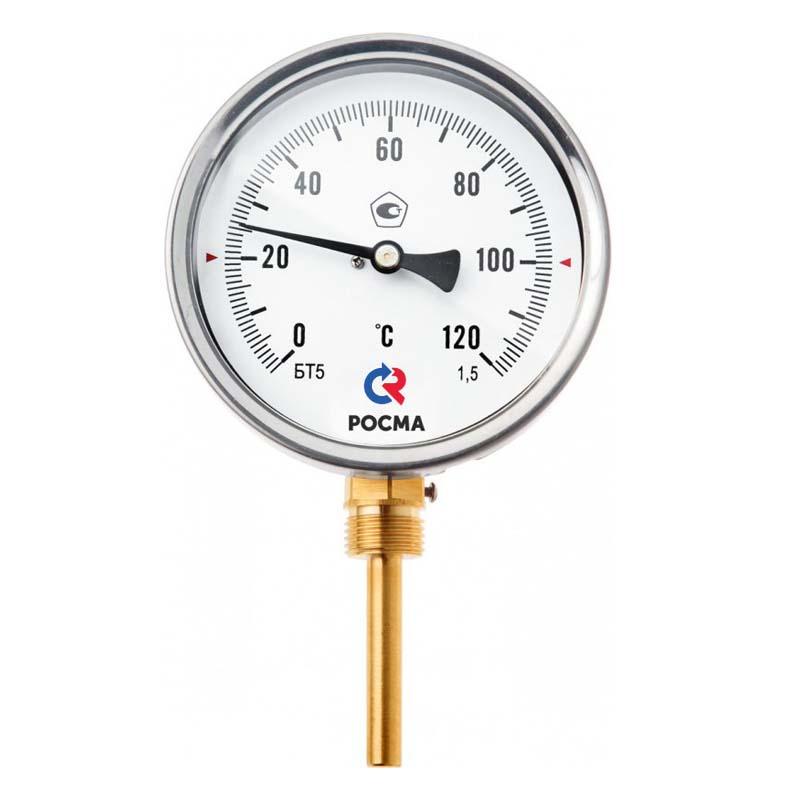

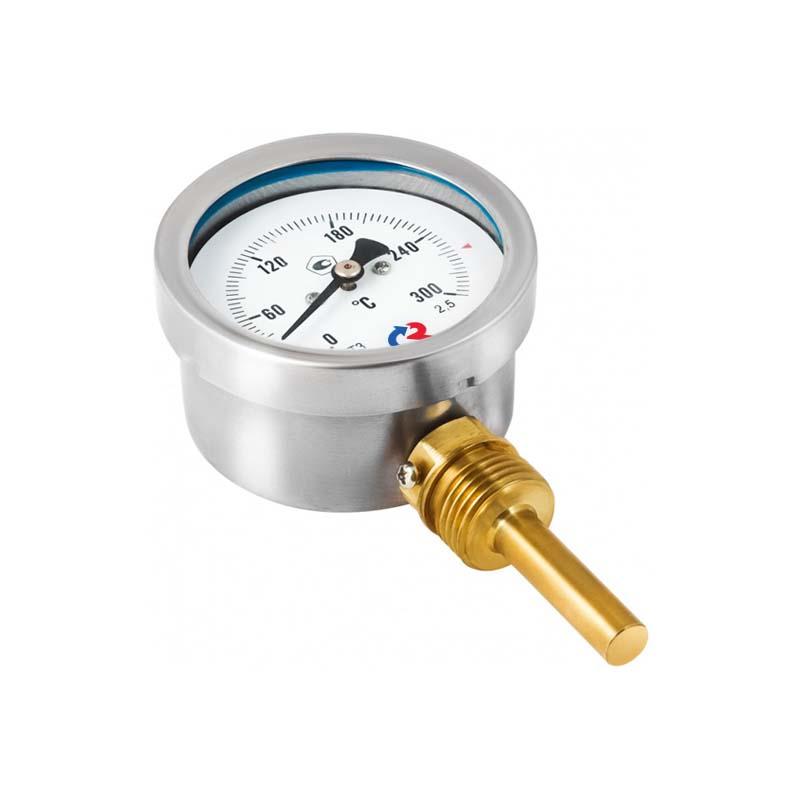

Термометр радиальный биметаллический предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус термометра изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.

Область применения: системы кондиционирования, теплоснабжение, водоснабжение.

При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали.













Прибор следует применять для измерения температуры только в среде, для которой он предназначен; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол. Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками; погрешность показаний превышает допустимое значение.



Общетехнические (радиальное присоединение)



В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец защитной гильзы или штока термометра (для термометров без гильзы) погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра. При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается гильза термометра, а в гильзу устанавливается термометр. Термометр фиксируется в гильзе с помощью винта на шестиграннике гильзы. При монтаже вращать прибор разрешается только за шестигранник гильзы или за шестигранник на штоке (для термометров без гильзы) с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Резьбовые соединения уплотнять лентой ФУМ (при температуре измеряемой среды до 200 °С); жгутом ФУМ (при температуре измеряемой среды до 250 °С); льняной подмоткой (при температуре измеряемой среды свыше 250 °С). Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.




ТипБиметаллический термометрБТ
Диаметр корпуса 63 мм 3
100 мм 5
Присоединение радиальное 2
Материал штока нержавеющая сталь 2
Материал корпуса и кольца коррозионностойкая сталь 1
Материал гильзы латунь 1
Диапазон показаний   −30…+70 °C / −40…+60 °C
0…+60 / 100 / 120 / 160 / 200 / 250 / 350 / 450 °C
Резьба присоединения   G½; М20×1,5
Длина погружной части   46 / 64 / 100 / 150 / 200 / 250 / 300 мм
Класс точности 63 мм 2,5
100 мм 1,5

Пример обозначения: БТ − 5 2. 2 1 1 (0–120 °C) G½. 64. 1,5
