Одноэлектродные кондуктометрические датчики уровня ОВЕН ДС

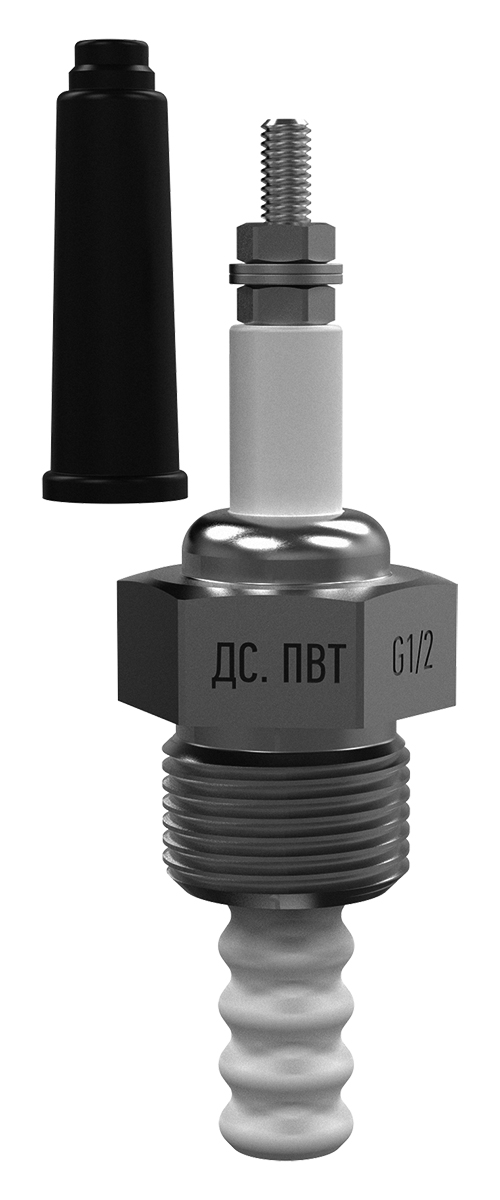

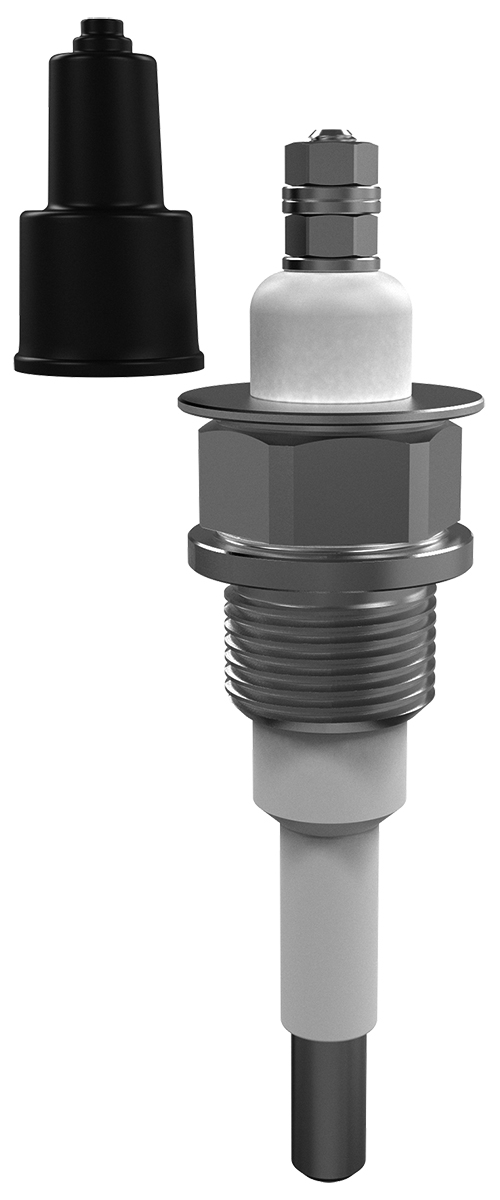

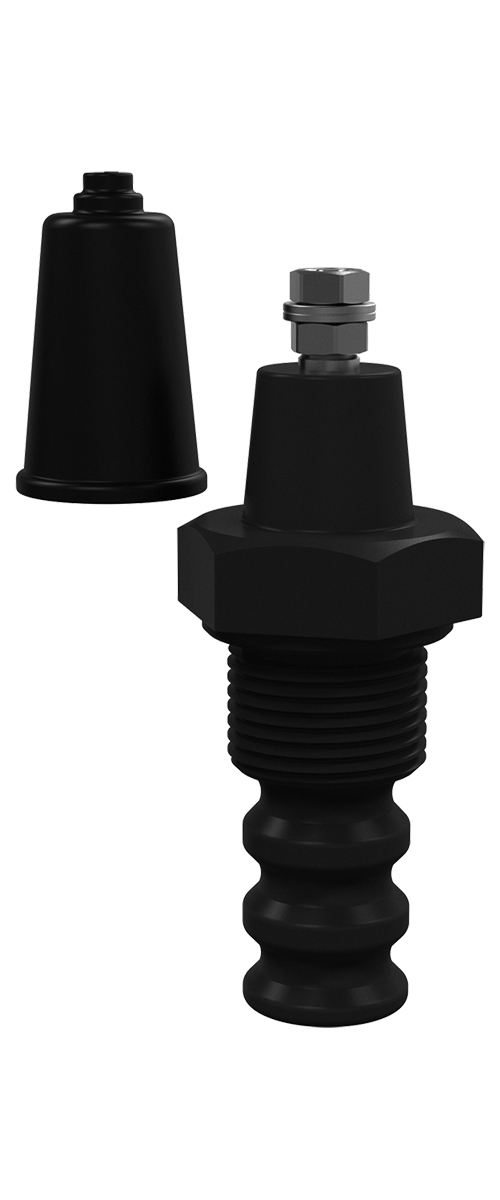

Кондуктометрический датчик ОВЕН ДС.ПВТ.М18Х1,5 Кондуктометрический датчик ОВЕН ДС.ПВТ.М20Х1,5 Кондуктометрический датчик ОВЕН ДС.ПВТ.G1/2 Кондуктометрический датчик ОВЕН ДС.2 Кондуктометрический датчик ОВЕН ДС.П
ДС.ПВТ.М18Х1,5 ДС.ПВТ.М20Х1,5 ДС.ПВТ.G1/2 ДС.2 ДС.П

Назначение

Датчики уровня кондуктометрического типа предназначены для измерения и сигнализации уровней электропроводных жидкостей (вода, молоко, пищевые продукты – слабокислотные, щелочные и пр.). Принцип действия датчиков основан на изменении электропроводности между общим и сигнальным электродами в зависимости от уровня сигнализируемой жидкости.

Модификации одноэлектродных датчиков уровня

Одноэлектродные кондуктометрические датчики уровня выпускаются для работы на различные давления и температуру. Датчик ДС.ПВТ предназначен для эксплуатации в насыщенном паре.

Модификации и основные параметры одноэлектродных датчиков

Модификация

ДС.ПВТ

ДС.2

ДС.П

Рабочее давление

2,5 МПа

0,25 МПа

0,1 МПа

Рабочая температура

240 °С

100 °С



Стержни (электроды) для одноэлектродных датчиков уровня

Стержни выпускаются в исполнениях: 0,5 / 1,0 / 1,95 / 1,95 с адаптером / 2,5 / 3,0 / 3,5 / 4,0 м.

Стержень с адаптером позволяет увеличивать длину электродов. Фиксированная длина стержня - 1,95 м. Благодаря адаптеру можно наращивать длину электрода датчика до 10 м. Разборная конструкция электрода обеспечивает удобство транспортировки.

Материал электродов – сталь нерж. 12Х18Н10Т.



Стержни не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резьбой с двух сторон, адаптер, две гайки.

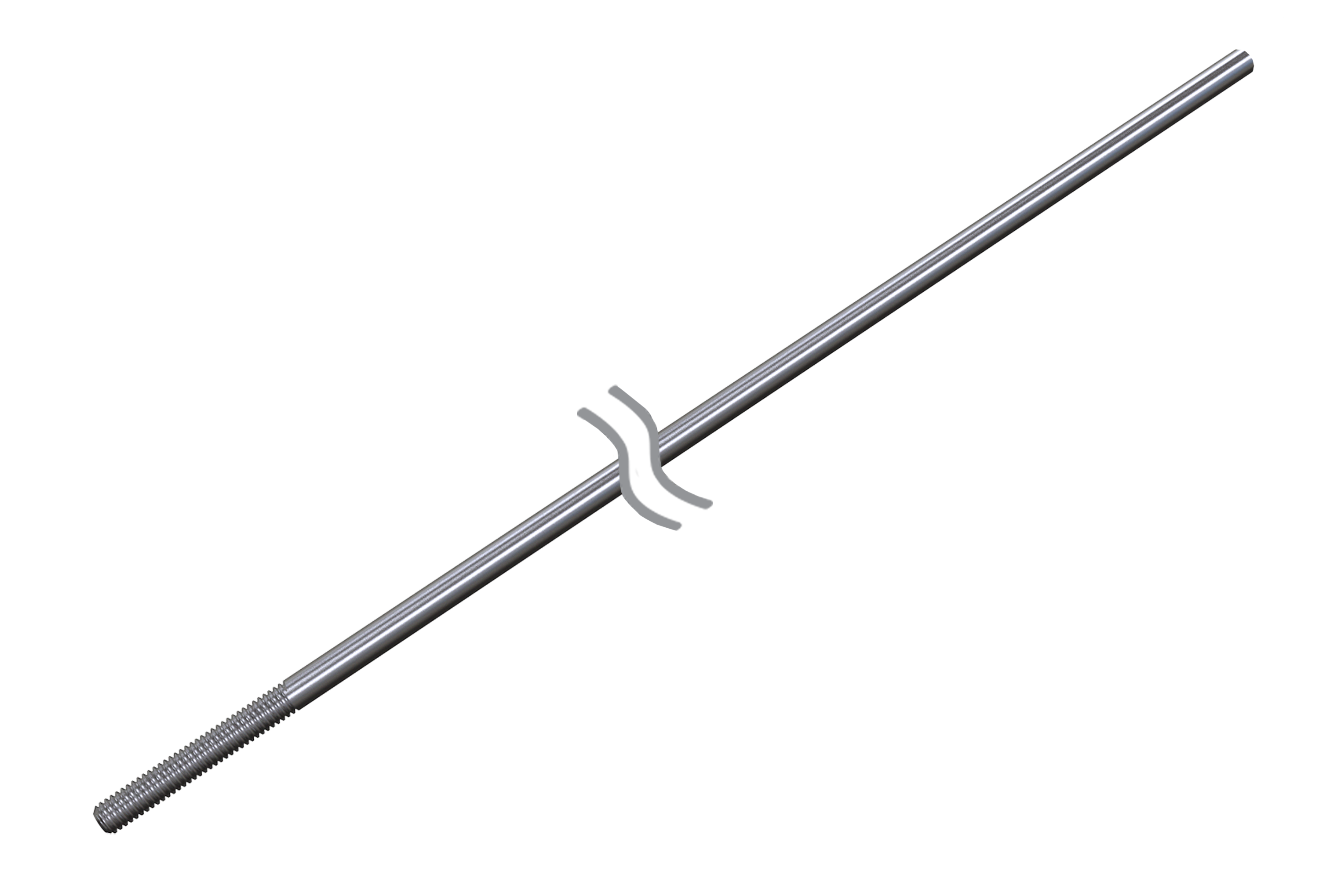

Стержни (электроды)

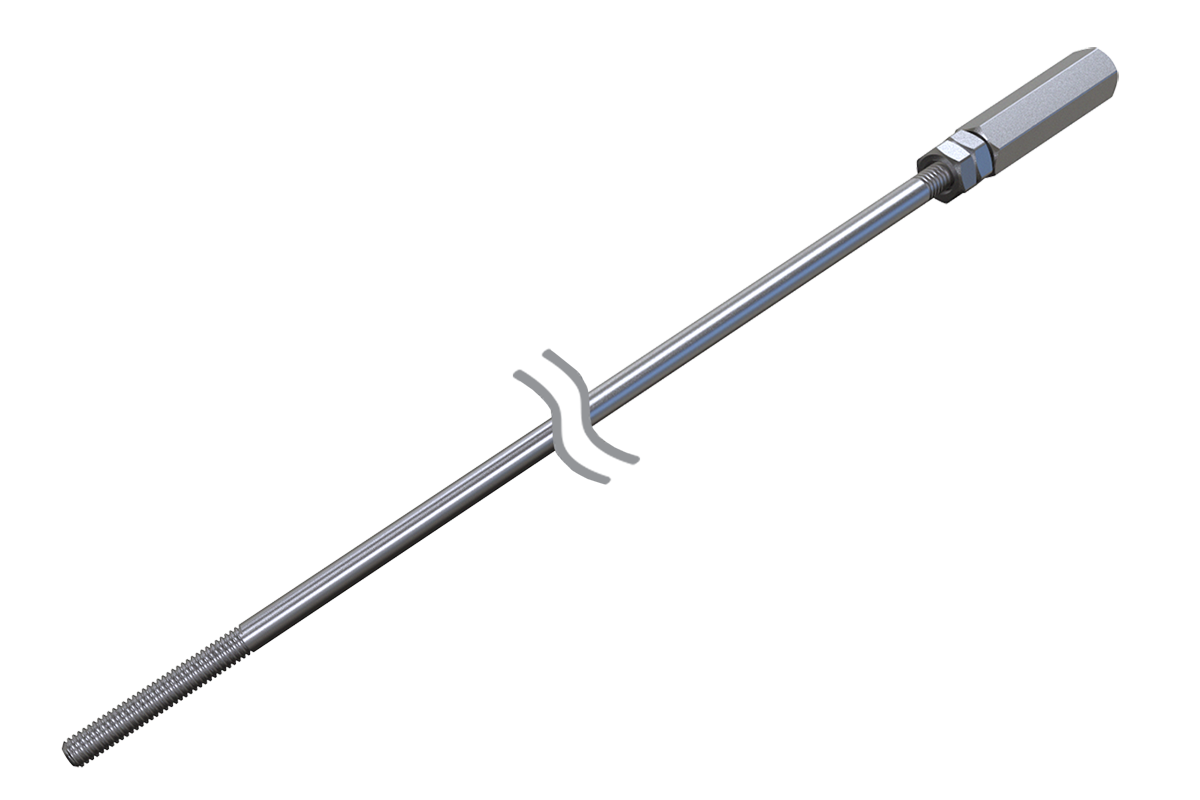

Стержень с адаптером





Конструкция. Принцип работы. Применение

Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.

Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.

В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести один или несколько датчиков (в зависимости от количества сигнализируемых уровней) с электродами соответствующей длины.

В неметаллических резервуарах количество используемых датчиков должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода. Его длина должна быть максимальной по отношению к длине электродов других датчиков.

Принцип действия Пример применения Пример применения
Принцип действия  Пример применения (металлический резервуар) вертикальный монтаж Пример применения (металлический резервуар) горизонтальный монтаж






Тип датчиков и модификация Одноэлектродные датчики Стержни (электроды)
ДС.ПВТ ДС.2 ДС.П Стержень Стержень 1,95 с адаптером
Габаритный чертеж Одноэлектродные датчики ДС.ПВТ чертеж. Чертеж одноэлектродные датчики ДС.2 Чертеж одноэлектродные датчики ДС.П Стержень (электроды) Стержен с адаптером
Длина стержней, L*   0,5; 1,0; 1,95; 2,5; 3,0; 3,5; 4,0 м 1,95 м
Присоединительные размеры
Резьба М S, мм H1, мм H2, мм H3, мм
М18х1,5 мм 20 67 10 11
М20х1,5 мм 24 83 13 15
G1/2 24 83 13 15
М27х1,5 мм S30 М20х1,5 мм S27 М3х0,5 мм
Материал Материал изолятора – полифениленсульфид Материал изолятора– фторопласт Материал изолятора– пластмасса Материал стержня – сталь нержавеющая 12Х18Н10Т
Давление измеряемой среды,не более 2,5 МПа 0,25 МПа 0,1 МПа -
Максимальная рабочая температура 240 °С 100 °С -
Конструктивные преимущества Особенности конструкции препятствуют скапливанию жидкости на датчике, предотвращая его ложное срабатывание - Возможность укорачивать или наращивать длину поставляемых электродов до требуемой – в зависимости от условий применения.
