Панельный программируемый логический контроллер ОВЕН СПК207



Отличительные особенности
- Обновленная модификация с повышенной производительностью, процессор 600МГц
- Объединение функций ПЛК и графической панели оператора в одном корпусе
- Разработка программ визуализации и алгоритмов управления в единой среде программирования
- Сенсорный экран управления
- Дополнительные кнопки управления со светодиодной индикацией
- Программное переключение режимов работы универсальных интерфейсов RS-232/RS-485
- Разъемные клеммы для RS-485 и CAN
- Индикация состояния обмена по последовательным интерфейсам на лицевой панели
- Встроенный интерфейс Ethernet
- Встроенная операционная система Linux
- Полномодемный порт RS-232
- Расширенное количество интерфейсов
- Поддержка протоколов обмена ModBus (RTU, ASCII, TCP), ОВЕН, CAN-open
- Возможность работы напрямую с портами контроллера для подключения нестандартных устройств
- Контроллер имеет встроенные часы, для создания систем управления с учетом реального времени
- Наличие большого объема Flash памяти, с возможностью расширения на SD-карте для архивирования данных
- Расширение количества точек ввода\вывода осуществляется путем подключения внешних модулей ввода\вывода по любому из встроенных интерфейсов.
Рекомендуется к использованию
- В системах HVAC
- В сфере ЖКХ (ИТП, ЦТП)
- В АСУ водоканалов
- Для управления климатическим оборудованием
- В сфере производства строительных материалов
- На транспорте
Оптимально для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий.
Программирование
Программирование контроллеров осуществляется в профессиональной, распространенной среде
CoDeSys v.3.5, максимально соответствующей стандарту МЭК 61131:
- поддержка 5 языков программирования, для специалистов любой отрасли;
- мощное средство разработки и отладки комплексных проектов автоматизации на базе контроллеров;
- функции документирования проектов;
- количество логических операций ограничивается только количеством свободной памяти контроллера;
- практически неограниченное количество используемых в проекте счетчиков, триггеров, генераторов.

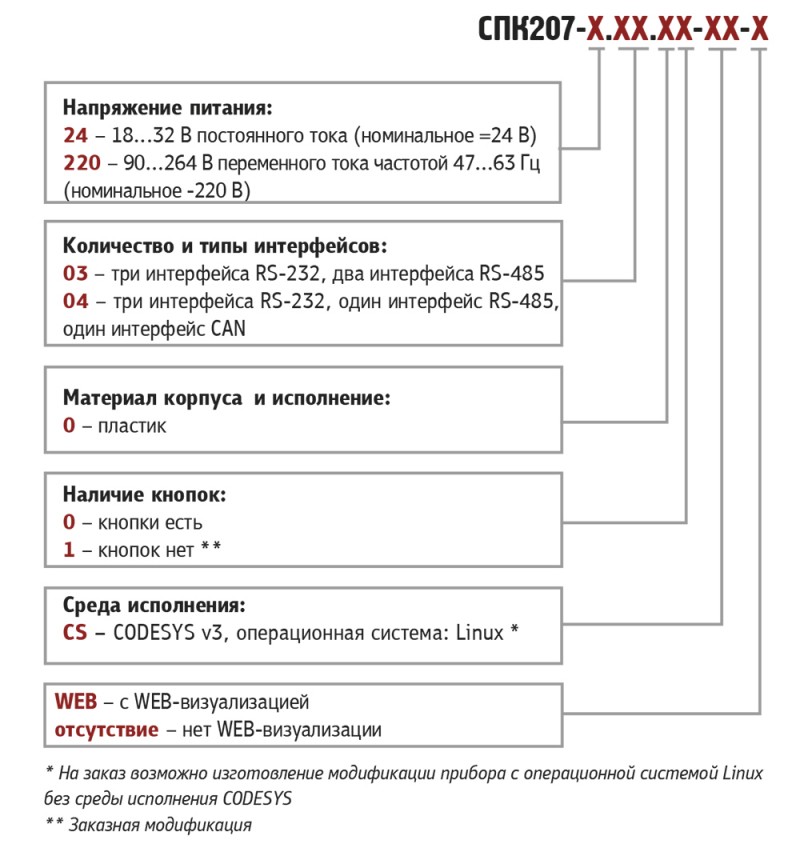

СПК207-х.хх.00 |
||
Основные характеристики
|
||
Частота процессора |
600 МГЦ |
|
Климатическое исполнение,0С |
- 20 ... + 50 |
|
Охлаждение |
Пассивное |
|
Степень защиты корпуса (с лицевой стороны) |
IP64 |
|
Диапазон напряжений питания, В СПК2хх-24
СПК2хх-220 |
От 18 до 32 В постоянного тока (номинальное 24 В)
Переменный ток: 90...264В (Номинальное 220В), 47…63 Гц |
|
Потребляемая мощность, Вт |
30 (до 40 при включении) |
|
Материал Лицевая панель Корпус |
Пластик, поликарбонат |
|
Масса, не более, кг |
1 |
|
Индикация и элементы управления
|
||
Размер экрана, дюйм |
7” |
|
Видимая область, мм |
152x91 |
|
ЖК дисплей |
TFT |
|
Разрешение экрана, пиксель |
800x480 |
|
Количество цветов |
65536 |
|
Яркость, Кд\м2 |
300 |
|
Контрастность |
500:1 |
|
Индикация на передней панели |
Индикация работы контроллера, индикация наличия сетевого обмена |
|
Тип подсветки дисплея |
Светодиодная (LED) |
|
Время работы подсветки, часов |
50 000 |
|
Сенсорное управление, тип |
Есть, резистивный |
|
Количество нажатий |
1 000 000 |
|
«Механические» кнопки, шт. |
6, с встроенными светодиодными индикаторами |
