ПД100 модель 111-EXIA датчик давления во взрывозащищенном исполнении

Датчики ОВЕН ПД100 модели 111-EXIA выполнены в соответствии с требованиями ГОСТ Р МЭК 60079 к взрывозащищенному электрооборудованию группы II и представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали AISI 316L, сенсором на основе технологии КНК и кабельным вводом стандарта EN175301-803 (DIN43650 А).

Данные модели характеризуются повышенной точностью измерения (от ±0,25% ВПИ), устойчивостью к гидроударам и относительно низким выходным шумом (не более ±16 мкА).

Преобразователи данных моделей предназначены для использования в газораспределительных и газорегуляторных шкафах, щитах и пунктах (ГРП, ГРПШ, ГРЩ) систем автоматического регулирования газоснабжающих предприятий и газовых сетей, в котельной автоматике и на категорированных «опасных» производствах.

Основные характеристики преобразователя во взрывозащищенном исполнении

  • измерение избыточного/абсолютного/вакуумметрического/избыточно-вакуумметрического давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) взрывоопасных сред (природный газ, горючие жидкости и их пары).
  • взрывозащита вид «искробезопасная цепь» 1ExiaIICT6Gb.
  • основная приведенная погрешность – 0,25; 0,5 % ВПИ.
  • преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
  • верхний предел измеряемого давления (ВПИ) – от 25 кПа до 4,0 (6,0*) МПа.
  • перегрузочная способность – от 200% ВПИ и выше.
  • степень защиты корпуса и электроразъема преобразователя – IP65.
  • помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522.

Обозначение при заказе

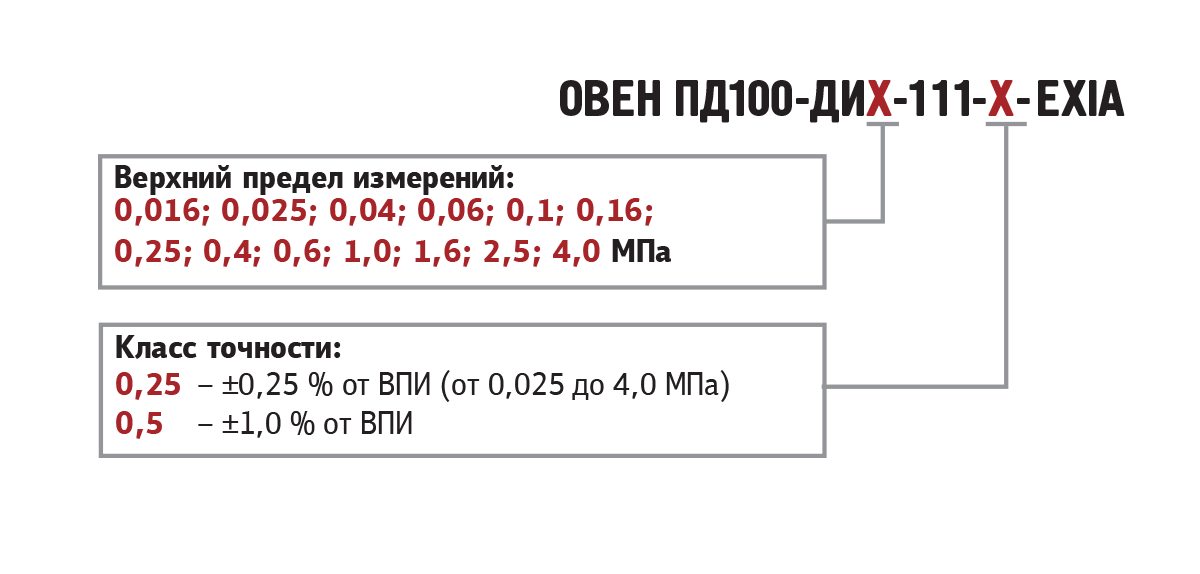

Преобразователи во взрывозащищенном исполнении ПД100. Обозначение при заказе

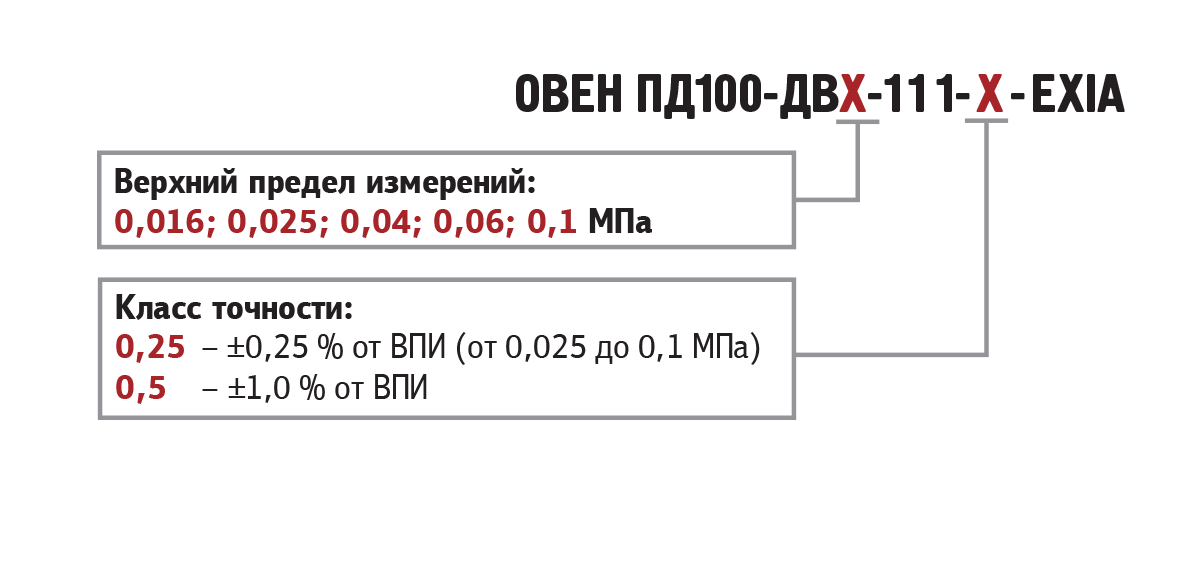

Преобразователи во взрывозащищенном исполнении ПД100. Обозначение при заказе

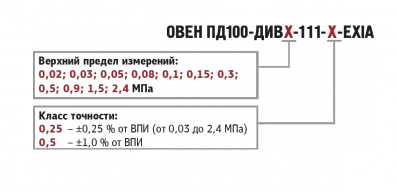

Преобразователи во взрывозащищенном исполнении ПД100. Обозначение при заказе

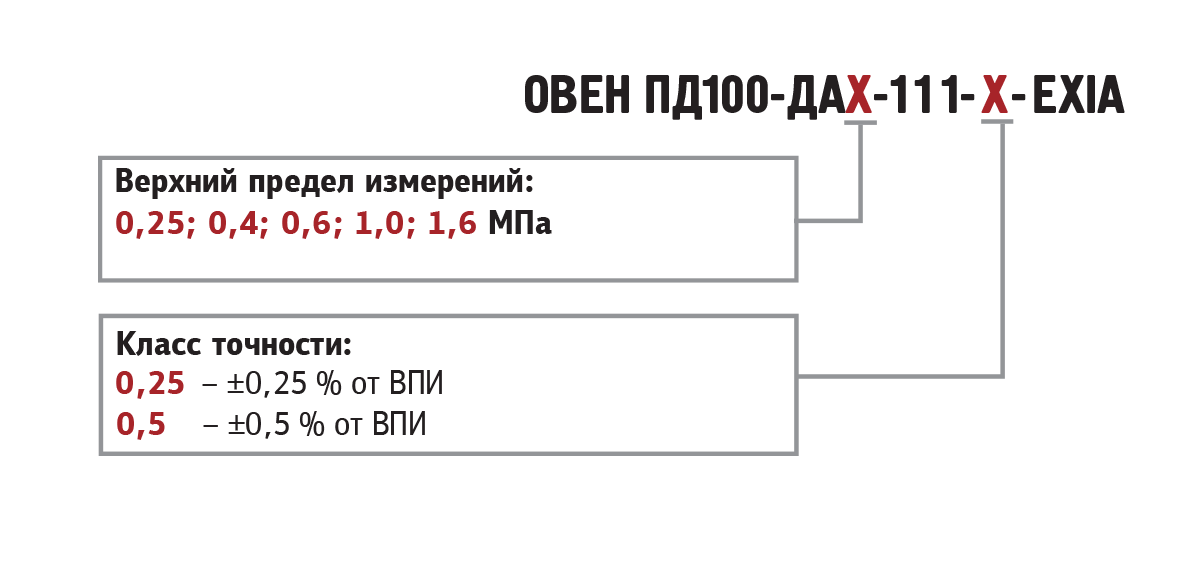

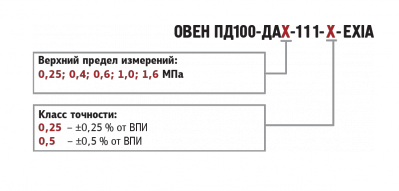

Преобразователи во взрывозащищенном исполнении ПД100. Обозначение при заказе



Наименование

Значение

Выходной сигнал постоянного тока 4...20 мА, 2-х проводная схема
Исполнение по взрывозащите "Искробезопасная цепь" 1Exia IICT6Gb
Основная приведенная погрешность 0,25; 0,5 % ВПИ
Диапазон рабочих температур  измеряемой среды –40…+100 °С
Напряжение питания 12…24 В постоянного тока
Сопротивление нагрузки 0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность не более 0,8 Вт
Устойчивость к механическим группа исполнения V3
воздействиям по ГОСТ Р 52931
Степень защиты корпуса IP65
Устойчивость к климатическим воздействиям УХЛ3.1
Диапазон рабочих температур окружающего воздуха –40…+80 °С
Атмосферное давление рабочее 66...106,7 кПа
Среднее время наработки на отказ не менее 500 000 ч
Средний срок службы 12 лет
Межповерочный интервал 2 года
Методика поверки КУВФ.406230.100 МП
Вес без упаковки / в упаковке 0,18 кг / 0,3 кг
Штуцер для подключения давления M20х1,5 по ГОСТ 2405-88, черт.20
Тип электрического соединителя EN175301-803 форма А
Габаритный размер (по высоте) не более 95 мм
Предельное давление перегрузки не менее 200 % от ВПИ
