ПД100 модели 111/171/181 датчики давления общепромышленныe

Датчики ОВЕН ПД100 моделей 111, 171, 181 представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали AISI 316L, сенсором на основе технологии КНК и кабельным вводом стандарта EN175301-803 (DIN43650 А).

Данные модели характеризуются повышенной точностью измерения (от ±0,25% ВПИ), устойчивостью к гидроударам и относительно низким выходным шумом (не более ±16 мкА). Преобразователи данных моделей предназначены для систем автоматического регулирования и управления на основных и вторичных производствах в промышленности: гидро- и пневмосистемах, системах водоподготовки и теплоснабжения, котельной автоматике, автоматике водоканалов, тепловых пунктах, объектах газового хозяйства и т.п., где требуется повышенная точность и стабильность выходного сигнала.

Основные характеристики общепромышленного преобразователя ПД100

  • измерение избыточного/вакуумметрического/избыточно-вакуумметрического давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) сред (газы, пар, вода, слабоагрессивные жидкости).
  • основная приведенная погрешность – 0,25; 0,5; 1,0 % ВПИ.
  • преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
  • верхний предел измеряемого давления (ВПИ) – от 10 кПа до 10 (25*) МПа.
  • перегрузочная способность – от 200% ВПИ и выше.
  • степень защиты корпуса и электроразъема преобразователя – IP65.
  • помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522.

Обозначение при заказе

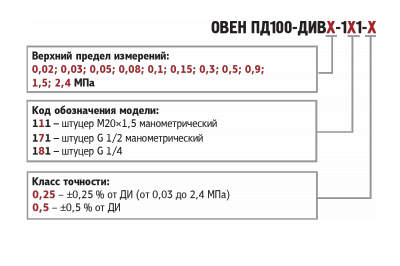

Преобразователи общепромышленные ПД100. Обозначения при заказе

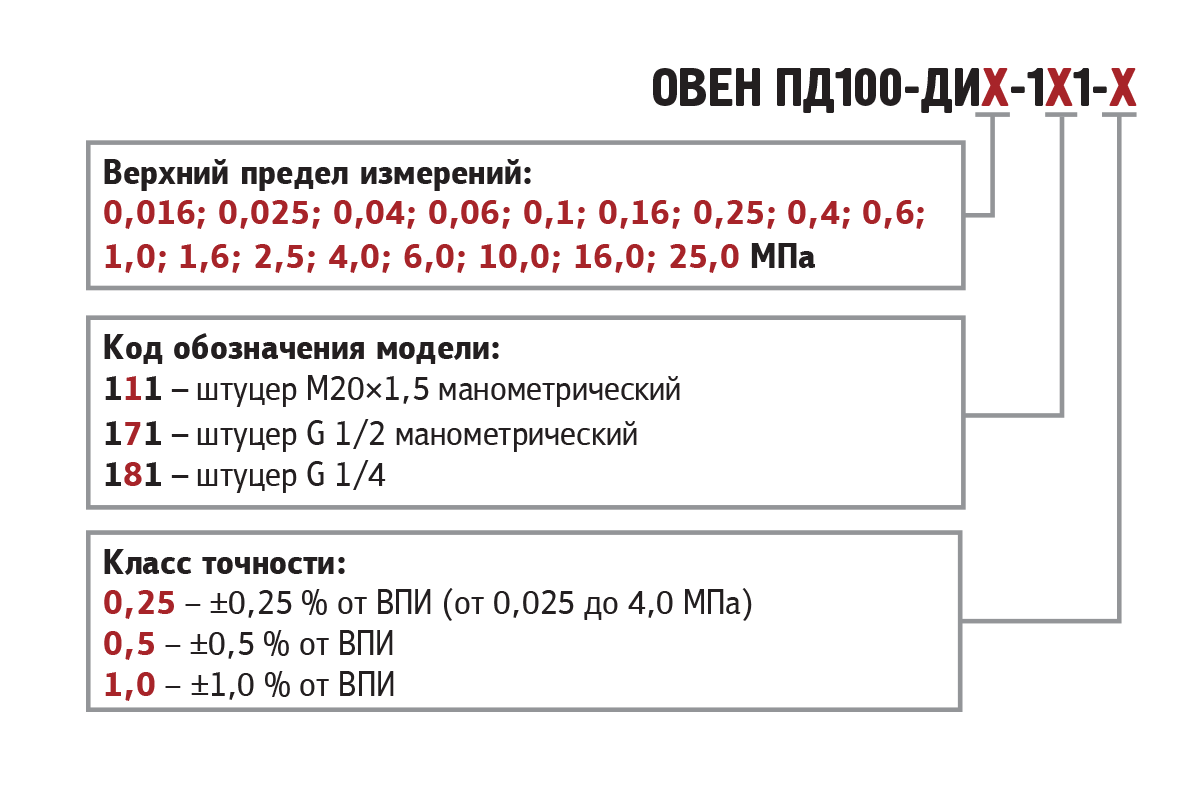

Преобразователи общепромышленные ПД100. Обозначения при заказе

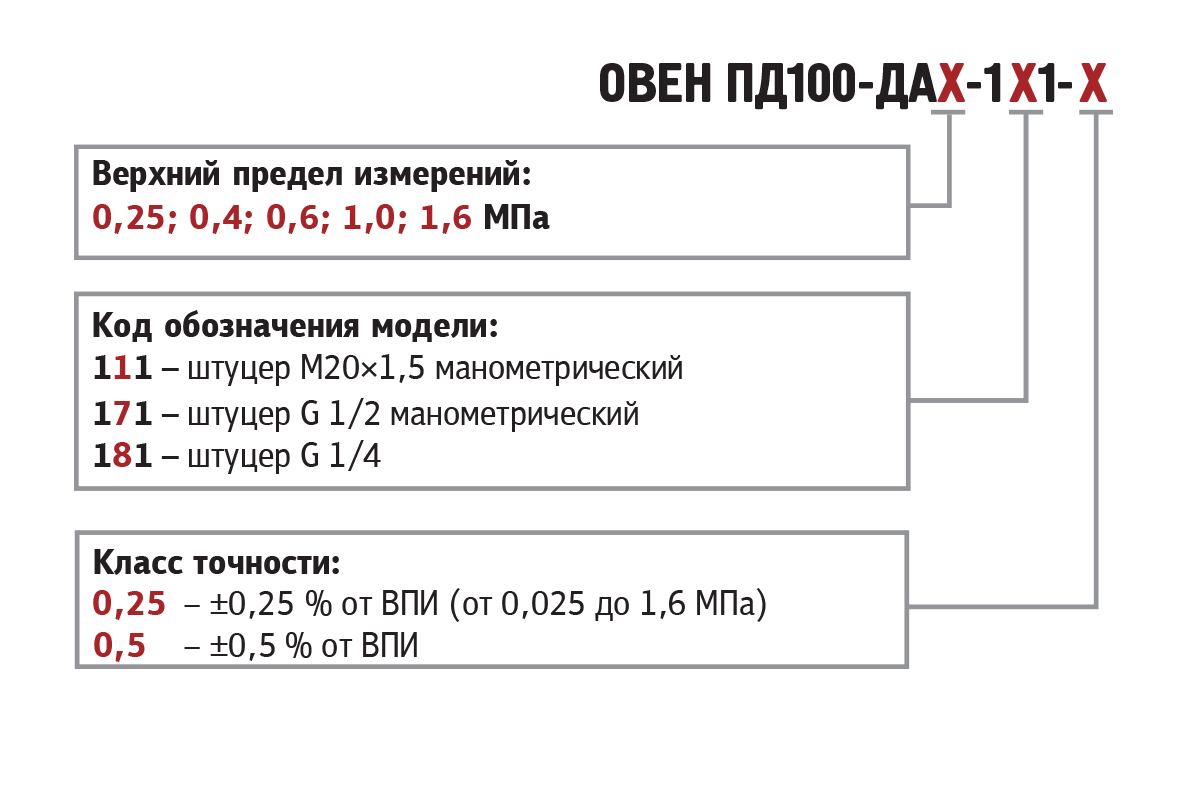

Преобразователи общепромышленные ПД100. Обозначения при заказе

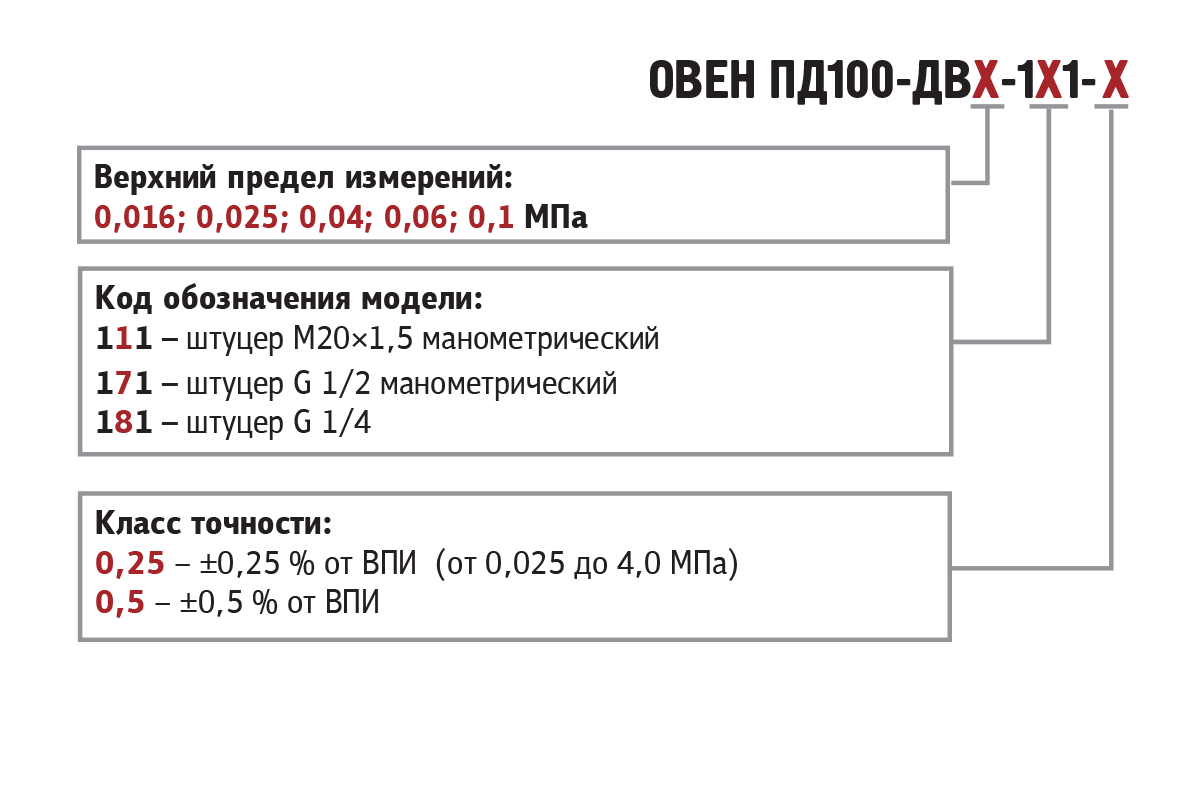

Преобразователи общепромышленные ПД100. Обозначения при заказе




Наименование

Значение

Выходной сигнал постоянного тока 4...20 мА, 2-х проводная схема
Основная приведенная погрешность 0,25; 0,5; 1,0 % ВПИ
Диапазон рабочих температур измеряемой среды –40…+100 °С
Напряжение питания 12…36 В постоянного тока
Сопротивление нагрузки 0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность не более 0,8 Вт
Устойчивость к механическим группа исполнения V3
воздействиям по ГОСТ Р 52931
Степень защиты корпуса IP65
Устойчивость к климатическим воздействиям УХЛ3.1
Диапазон рабочих температур окружающего воздуха –40…+80 °С
Атмосферное давление рабочее 66...106,7 кПа
Среднее время наработки на отказ не менее 500 000 ч
Средний срок службы 12 лет
Межповерочный интервал 2 года
Методика поверки КУВФ.406230.100 МП
Вес без упаковки / в упаковке 0,2 кг / 0,3 кг
Штуцер для подключения давления M20х1,5 по ГОСТ 2405-88, черт.20; опционально G1/2"; G1/4"
Тип электрического соединителя EN175301-803 форма А
Габаритный размер (по высоте) не более 115 мм
Предельное давление перегрузки не менее 200 % от ВПИ
