ПД100И датчик давления с увеличенным межповерочным интервалом для теплосчетчиков

Датчик ОВЕН ПД100И имеет увеличенный межповерочный интервал и предназначен для измерения давления в составе систем учета тепла (теплосчетчиков, тепловычислителей) и других системах ЖКХ.

В преобразователе давления ОВЕН ПД100И с выходным сигналом 4…20 мА применен высокостабильный сенсор. Для улучшения пылевлагозащиты плата нормирующего преобразователя покрыта неполимеризующимся компаундом. Межповерочный интервал составляет 5 лет для датчиков с погрешностью 0,5 % ВПИ и 4 года – для датчиков с погрешностью 0,25 % ВПИ. Присоединение к процессу – штуцер с резьбой М20×1,5.

Основные характеристики преобразователя с увеличенным межповерочным интервалом

  • Измерение избыточного давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) сред.
  • Основная приведенная погрешность – 0,25 и 0,5 % ВПИ.
  • Преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
  • Верхний предел измеряемого давления (ВПИ) – от 0,025 до 4,0 МПа.
  • Перегрузочная способность – от 200 % ВПИ и выше.
  • Степень защиты корпуса и электроразъема преобразователя – IP65.
  • Помехоустойчивость удовлетворяет требованиям к оборудованию класса А по ГОСТ Р 51522.

Достоинства датчика ПД100И

  • Увеличенный межповерочный интервал:
    • 5 лет – для датчиков с погрешностью 0,5 % ВПИ;
    • 4 года – для датчиков с погрешностью 0,25 % ВПИ.
  • Плата нормирующего преобразователя покрыта неполимеризующимся компаундом.
  • Диапазоны измерений ДИ / ДИВ / ДВ / ДА – от 0,025 до 4,0 МПа.
  • Габаритный размер по высоте – не более 92 мм.



Наименование

Значение

Выходной сигнал постоянного тока

4...20 мА, 2-проводная схема

Основная приведенная погрешность

0,25 или 0,5 % ВПИ

Диапазон рабочих температур измеряемой среды

–40…+100 °С

Напряжение питания

12…24 В постоянного тока

Сопротивление нагрузки

0…1,0 кОм (в зависимости от напряжения питания)

Потребляемая мощность

не более 0,8 Вт

Устойчивость к механическим воздействиям

группа исполнения V3 по ГОСТ Р 52931

Степень защиты корпуса

IP65

Устойчивость к климатическим воздействиям

УХЛ3.1

Диапазон рабочих температур окружающего воздуха

–40…+80 °С

Атмосферное давление рабочее

66...106,7 кПа

Среднее время наработки на отказ

не менее 500 000 ч

Средний срок службы

12 лет

Межповерочный интервал

5 лет / 4 года

Методика поверки

КУВФ.406230.100 МП

Вес без упаковки / в упаковке

0,18 кг / 0,3 кг

Штуцер для подключения давления

M20×1,5 по ГОСТ 2405-88, черт. 20

Тип электрического соединителя

EN175301-803 форма А

Габаритный размер (по высоте)

не более 92 мм

Предельное давление перегрузки

не менее 200 % от ВПИ

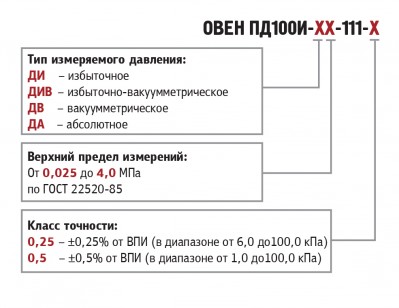

Модификации ОВЕН ПД100И

















































Инструкция отсутствует
