Программируемое реле ОВЕН ПР110

Назначение программируемого реле ОВЕН ПР110

Подходит для задач локальной автоматизации с линейным или слаборазветвленным алгоритмом управления, например:

  • Системы контроля доступа и релейной защиты,
  • Реализация автоматов АВР,
  • Управление наружным и внутренним освещением, освещением витрин,
  • Управление технологическим оборудованием (насосами, вентиляторами, компрессорами, прессами),
  • Реализация конвейерных систем,
  • Управление подъемниками, парковочными автоматами и т.д.

Основные функциональные возможности и  характеристики программируемого реле

  • До 12 дискретных входов
  • До 8 дискретных выходов
  • Питание как от 24В, так и от 220В
  • Внутренний таймер
  • Часы реального времени (опционально)
  • Расширенные диапазоны рабочих температур -20..+55 ºС
  • Компактный корпус для крепления на DIN-рейку
    Программируемое реле для дискретных локальных систем ОВЕН ПР110
  • Создание любого алгоритма работы под потребности клиента
  • Мощная, но простая среда программирования - OWEN Logic
  • Работа в сети Modbus-Slave (с ПР-МИ485);
    Программируемое реле для дискретных локальных систем ОВЕН ПР110
  • Самая доступная цена на рынке






Питание

Наименование

Значение

Напряжение питания постоянного тока, В

21...27 В
(номинальное напряжение 24 В)

Напряжение питания переменного тока, В

90...264 В

(номинальное 110-220 В, при частоте 47...63 Гц)

Потребляемая мощность, ВА, не более

6

Гальваническая развязка

-



Дискретные входы

Параметр

ПР110-220.8ДФ.4Р

ПР110-220.12ДФ.8Р

ПР110-24.8Д.4Р

ПР110-24.12Д.8Р

Количество дискретных входов

8

12

8

12

Тип датчика дискретного входа

-коммута­ционные устройства

(контакты кнопок, выключателей, герконов, реле и т.п.);

- коммута­ционные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);

- датчики, имеющие на выходе транзистор p-n-p типа с открытым коллектором

Напряжение питания дискретных входов, В

90...264 В

21...27 В

Максимальный ток дискретного входа, мА не более

9

9

Ток «логической единицы», мА

0,70…1,32

3,5...9

Ток «логического нуля», мА

0...0,07

0...0,5

Уровень сигнала, соответствующий логической единице на дискретном входе, В

~164…253 (0,70…1,32 мА)

9...27

Уровень сигнала, соответствующий логическому нулю на дискретном входе, В

0...20

0...2

Гальваническая развязка

Групповая по 4 входа (1-4, 5-8, 9-12)

Электрическая прочность изоляции, В

1500



Дискретные выходы

Количество дискретных выходов

4

8 4 8

Тип выходного элемента

Электромагнитное реле

Допустимый ток нагрузки, не более

- 5 А при напряжении не более 250 В переменного тока и cos j = 1;

- 3 А при напряжении не более 30 В постоянного тока

Допустимый ток нагрузки, не менее

10 мА при 5 В постоянного тока

Механический ресурс реле, циклов, не менее

5 000 000

Электрический ресурс реле, циклов, не менее

200 000

Время переключения из состояния «логического нуля» в состояние «логической единицы» и обратно, мс, не более

10

Гальваническая развязка

Индивидуальная

Электрическая прочность изоляции, В

1500



Конструкция

Индикация состояния входов/выходов

Светодиодная, на передней панели

Тип корпуса

Корпус для настеночного или крепления на DIN-рейку шириной 35 мм.

Габаритные размеры, мм

(63х110х73)±1 для модификации ПР110-8Д.4Р

(96х110х73)±1 для модификации ПР110-12Д.8Р

Степень защиты корпуса

IP20

Масса прибора, кг, не более

0,5



Программирование

Среда программирования

OWEN EasyLogic, OWEN logic

Интерфейс программирования

UART

Сетевые параметры прибора, фиксированные



Скорость обмена, бит/с

9600

Длина слова данных

8

Контроль четности

нет

Количество стоп-бит

1

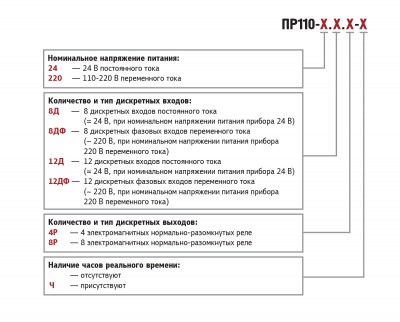

Обозначения при заказе ОВЕН ПР110

8дискретных входов / 4 дискретных выхода

ПР110-24.8Д.4Р питание прибора и входов 24В
ПР110-24.8Д.4Р-Ч питание прибора и входов 24В, имеются часы реального времени
ПР110-220.8ДФ.4Р питание прибора и входов 220В
ПР110-220.8ДФ.4Р-Ч питание прибора и входов 220В, имеются часы реального времени

12 дискретных входов / 8 дискретных выходов

ПР110-24.12Д.8Р питание прибора и входов 24В
ПР110-24.12Д.8Р-Ч питание прибора и входов 24В, имеются часы реального времени
ПР110-220.12ДФ.8Р питание прибора и входов 220В
ПР110-220.12ДФ.8Р-Ч питание прибора и входов 220В, имеются часы реального времени
