Программируемое реле с индикацией ОВЕН ПР200

ОВЕН ПР200 – интеллектуальное реле для решения задач водоподготовки, водоочистки и управления небольшими насосными группами локальной автоматизации.

Прибор надежен и прост как в программировании, так и в эксплуатации. Программирование ОВЕН ПР200 не требует специальных навыков, поскольку осуществляется с помощью простой и интуитивно понятной среды программирования OWENLogic. Алгоритм работы интеллектуального реле создается пользователем на языке функциональных блоков (ФБ), т. е. на языке релейной логики. Программа записывается в прибор с помощью стандартного MiniUSB-кабеля.

Для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200 применяется интерфейсная плата ОВЕН ПР-ИП485.

Для увеличения количества дискретных входов и выходов программируемого реле ОВЕН ПР200 предназначен модуль расширения ОВЕН ПР-М. Существуют модификации модулей с разным типом питания:

  • ПР-М.220.Д16
  • ПР-М.24.Д16

Отличительные характеристики ПР200

  • Питание: 230 В либо 24 В – в зависимости от модификации.
  • Встроенный источник 24 В (в модификации на 230 В) – для питания аналоговых каналов ввода/вывода. Таким образом, датчикам не требуется внешнее питание.
  • Аналоговые входы могут принимать сигналы 4…20 мА, 0…10 В, 0…4 кОм, а также работать в режиме дискретного входа. Режим выставляется на плате с помощью джампера.
  • Шунтирующий резистор для входа 4…20 мА теперь внутри.
  • Для программирования используется стандартный MiniUSB-кабель (поставляется в комплекте), не нужны дополнительные преобразователи.
  • Часы реального времени с батарейкой (срок службы батарейки – 8 лет).

Возможности символьного индикатора ПР200

  • Видимая область символьного индикатора: 2 строки по 16 символов.
  • Поддержка кириллицы и латиницы (меню).
  • Экран не ограничен только видимой областью, его можно листать вверх и вниз.
  • На экране можно отображать и при необходимости корректировать параметры программы пользователя («меню оператора»).
  • Для оперативного изменения настроек прибора есть «меню наладчика». Здесь можно, например, сменить тип датчика, масштабировать шкалу измерений, настроить яркость подсветки, изменить настройки портов и т.п.

Конструктивные особенности

  • Новый форм-фактор: длина корпуса 7 «автоматов» (7din), что позволит разместить прибор как в большом шкафу, так и в малом с автоматическими выключателями.
  • Съемные клеммники – для удобства монтажа.
  • В комплекте к клеммникам – «ключи», которые предотвращают неправильное подключение.

Модули расширения и аксессуары для ПР200

Интерфейсная плата ПР-ИП485

Интерфейсная плата ПР-ИП485

Интерфейсная плата ОВЕН ПР-ИП485 применяется для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200. Всего можно установить два интерфейса RS-485. Интерфейсная плата устанавливается самостоятельно пользователем при необходимости.

Модуль расширения ОВЕН ПР-М

Модуль расширения ОВЕН ПР-М

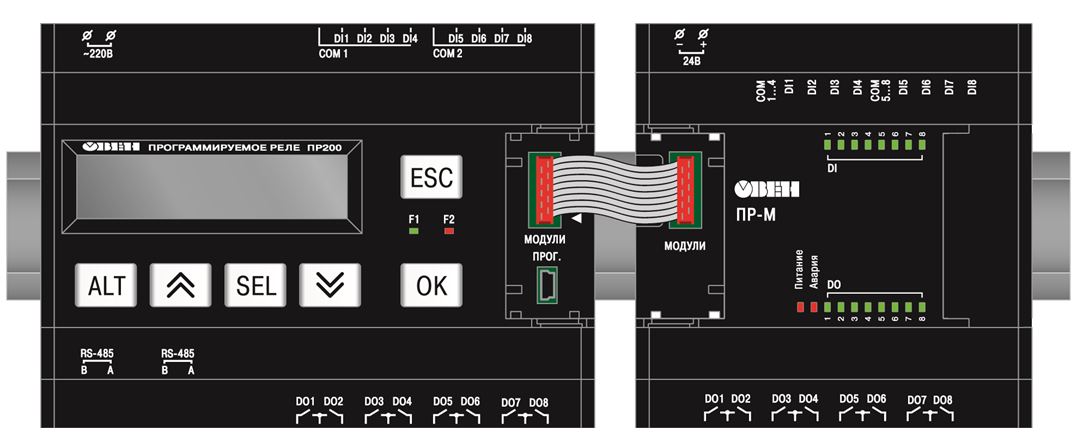

Модуль расширения ОВЕН ПР-М предназначен для увеличения количества дискретных входов и выходов программируемого реле ОВЕН ПР200. Модули имеют внутреннюю гальваническую развязку и независимое питание, что обеспечивает дополнительную гальваническую развязку и повышает надежность системы. Существуют модификации модулей с разным типом питания. К ПР200 можно подключить по внутренней шине два модуля расширения ввода/вывода.




Модификации ПР200

Модификация

ВХОДЫ

ВЫХОДЫ

Питание

общее количество

дискретные: количество, тип

аналоговые: количество, тип

общее количество

дискретные: количество, тип

аналоговые: количество, тип

ПР200-220.1.х

8

8 ДФ

6

6 Р

~230 В

ПР200-220.2.х

12

8 ДФ

4 А

10

8 Р

2 И

~230 В

ПР200-220.4.х

12

8 ДФ

4 А

10

8 Р

2 У

~230 В

ПР200-24.1.х

8

8 Д

6

6 Р

=24 В

ПР200-24.2.х

12

8 Д

4 А

10

8 Р

2 И

=24 В

ПР200-24.4.х

12

8 Д

4 А

10

8 Р

2 У

=24 В



Дискретные входы

Тип дискретного входа

ДФ

дискретный фазовый

(в модиф. ПР200-220.х.х)

Д

дискретный

(в модиф. ПР200-24.х.х)

А
аналоговый при использовании в дискретном режиме

Тип подключаемых датчиков

коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)

датчики, имеющие на выходе транзистор p-n-p типа с открытым коллектором

Напряжение питания дискретных входов

90...264 В

15…30 В

15…30 В

Максимальный ток дискретного входа

не более 9 мА

не более 5 мА

не более 5 мА

Ток «логической единицы»

0,7…1,4 мА

0…1 мА

3…5 мА

Ток «логического нуля»

0...0,07 мА

0...0,5 мА

0...0,5 мА

Уровень «логической единицы»

159…264 В

15…30 В

Задается программно из диапазона 0…10 В

Уровень «логического нуля»

0…40 В

-3…+5 В

-3…+5 В

Гальваническая развязка

групповая по 4 входа (1-4, 5-8)

Электрическая прочность изоляции, В

2800 В, групповая – 1780 В



Аналоговые входы

Тип аналогового входа

А

Тип измеряемых сигналов

0…10 В
4…20 мА
0…4 кОм

Входное сопротивление

61 кОм

Предел основной приведенной погрешности

±0,5 %

Разрешающая способность АЦП

12 бит

Период обновления результатов измерения четырех каналов



не более 10 мс

Дополнительная приведенная погрешность, вызванная изменением температуры на 10 °С в пределах рабочего диапазона температур

±0,25 %



Дискретные выходы

Тип дискретного выхода

Р

Максимально допустимый ток нагрузки

5 А при напряжении не более 250 В переменного тока и cosφ > 0,95; 3 А при напряжении не более 30 В



Аналоговые выходы

Тип аналогового выхода

И

У

Диапазон выхода

4…20 мА

0…10 В

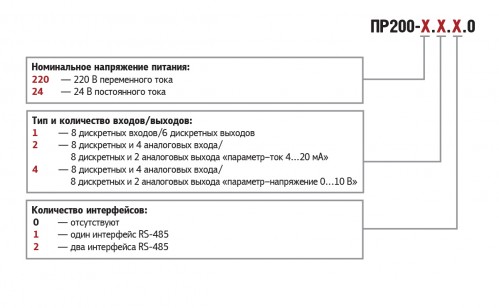

Обозначение при заказе ОВЕН ПР200
