Программируемый логический контроллер ОВЕН ПЛК110 (обновленная линейка)

Электромагнитная совместимость класса АРабота при низких температурахВстроенный интерфейс RS-485Встроенный интерфейс RS-232Настройка по интерфейсу USBАрхивация

ОВЕН ПЛК110[М02] – линейка программируемых моноблочных контроллеров с дискретными входами/выходами на борту для автоматизации средних систем.

Оптимальны для построения систем автоматизации среднего уровня и распределенных систем управления.

Рекомендации к применению

Для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий:

  • В системах HVAC
  • В сфере ЖКХ (ИТП, ЦТП)
    • АСУ водоканалов
    • линии по дерево- и металлообработке (распил, намотка и т.д.)
  • Для управления пищеперерабатывающими и упаковочными аппаратами
  • Для управления климатическим оборудованием
  • Для автоматизации торгового оборудования
  • В сфере производства строительных материалов
  • Для управления малыми станками и механизмами

Преимущества ОВЕН ПЛК110[М02]

  • Наличие встроенных дискретных входов/выходов на борту.
  • Скоростные входы для обработки энкодеров.
  • Ведение архива работы оборудования или работа по заранее оговоренным сценариям при подключении к контроллеру USB-накопителей.
  • Простое и удобное программирование в системе CODESYS v.2 через порты USB Device, Ethernet, RS-232 Debug.
  • Передача данных на верхний уровень через Ethernet или GSM-сети (GPRS).
  • 4 последовательных порта (RS-232, RS-485) для:
    • увеличения количества входов-выходов;
    • управления частотными преобразователями;
    • подключения панелей операторов, GSM-модемов, считывателей штрих-кодов и т.д.
  • Наличие двух исполнений по питанию (220 В и 24 В).

Линейка ПЛК110[М02]

Параметр

ПЛК110-30[М02]

ПЛК110-32[М02]

ПЛК110-60[М02]

Количество входов

18

18

36

Быстрых входов

2

2

4

Быстрых счетчиков

2

2

4

Энкодеров

1 AB

1 AB

1 ABZ или 2 AB

Количество выходов

12

14

24

Быстрых выходов (для ПЛК110 с транзисторными выходами)

4

4

4

Количество портов

RS-485

2

1

2

RS-232

1

1

1

RS-232-Debug

1

1

1

Ethernet 100 Base-T

1

1

1



Отличия обновленной линейки ПЛК110-24.30.Р-М[М02]

  • Увеличена скорость опроса быстрых дискретных входов (до 100 кГц).
  • Интерфейсы RS-232 прибора позволяют осуществлять питание подключённых устройств.
  • Ведение архива/хранение рецептов на USB-носителе.
  • Расширенный температурный диапазон: от -40 до +55 °С.

Сравнительная таблица ПЛК110 и ПЛК110[М02]

Параметр

ПЛК110

ПЛК110[М02]

Вычислительные ресурсы

Процессор

ОЗУ

ПЗУ

Операционная система



200 МГц

8 МБ

8 МБ

нет



400 МГц

16 МБ

16 МБ

Есть, EmbOS Segger

Интерфейсы

RS-232

RS-232 Debug

RS-485 (1 или 2)

Ethernet

USB Device

RS-232

RS-232 Debug

RS-485 (1 или 2)

Ethernet

USB Device

USB Host

Работа по беспроводным сетям

SMS, CSD

SMS, CSD, GPRS

Питание 5 В в RS-232

нет

Есть

Температурный диапазон эксплуатации

-20…+50 °C

-40…+55 °C

Источник питания для часов RTC

Встроенный аккумулятор

Заменяемая стандартная батарейка Lir9x

Источник питания для Retain

Встроенный аккумулятор

Не требуется, используется MRAM

Ведение архивов на USB Flash

нет

До 8 ГБ

Быстрые входы

Есть, до 10 кГц

Есть, 100 кГц

Быстрые выходы

до 5 кГц

До 100 кГц

 Функциональная схема  ОВЕН ПЛК110[M02]

Функциональная схема  ОВЕН ПЛК110[M02]




Параметр

Значение (свойства)

ПЛК110-Х.30[М02]

ПЛК110-Х.32[М02]

ПЛК110-Х.60[М02]

Питание

Напряжение питания:

ПЛК110-24.Х.Х-Х



ПЛК110-220.Х.Х-Х



от 9 до 30 В постоянного тока при Т > минус 20 °С,

от 9 до 26 В постоянного тока при минус 40 °С > Т > минус 20 °С  (номинальное 12 или 24 В) * ;

от 90 до 264 В переменного тока либо постоянного тока (номинальное 120/230 В)

Потребляемая мощность, не более:

ПЛК110-24.Х.Х-Х

ПЛК110-220.Х.Х-Х



28 Вт

41 ВА



31 Вт

45 ВА

Параметры встроенного источника питания:

ПЛК110-24.Х.Х-Х

ПЛК110-220.Х.Х-Х



Выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА;

Выходное напряжение 24 В±4 %, ток не более 400 мА

Цифровые (дискретные) входы

Количество входов (из них быстродействующих)

18 (2)



18 (2)



36 (4)



Тип входов по ГОСТ Р 51841–2001

1

Напряжение «логического нуля»

минус 3 … 5 В

Максимальный ток «логического нуля»

2 мА

Напряжение «логической единицы»

15…30 В

Максимальный ток «логической единицы»

9 мА (при 30 В)

Минимальная длительность импульса, воспринимаемого дискретным входом:

- для обычных входов

- для быстродействующих



1,6 мс (меандр)

см. таблицу 3.1

Подключаемые входные устройства

– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) – см. рисунок В.1

– трехпроводные датчики, имеющие на выходе транзистор n-p-n- или pnp-типа с открытым коллектором

– дискретные сигналы с напряжением от минус 3 до 30 В

Дискретные выходы (контакты электромагнитных реле ПЛК110-Х.Х.Р)

Количество релейных выходных каналов

12

14

24

Максимальный ток, коммутируемый контактами реле, не более

3 А

Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более

10 мс (выходы DО1…DО12)

10 мс (выходы DО1…DО14)

10 мс (выходы DО1…DО24)

Суммарный максимальный ток нагрузки группы реле:

COM1-COM2

COM3

COM4

COM5

COM6

COM7-COM10



3 А

3 А

3 А

12 А

12 А

-



3 А

12 А

12 А

12 А

-

-



3 А

3 А

3 А

2,5 А

6 А

12 А

Механический ресурс реле

– не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке

– не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной

Дискретные выходы (транзисторные ключи ПЛК110-Х.Х.К)

Количество транзисторных выходных каналов,

из них быстродействующих

12

4 (DО1…DО4)

14

4 (DО1…DО4)

 24

4 (DО1…DО4)

Максимальный ток транзисторного выхода, не более

– для обычных

– для быстродействующих



400 мА (при напряжении не более 30 В постоянного тока – нагрузка для категории использования DC-13 по ГОСТ Р 50030.1–2000);

400 мА (при напряжении постоянного тока в диапазоне от 12 до 30 В, при этом используется внешний источник)

Характеристики встроенного выходного защитного элемента подавления помех, возникающих из-за коммутации индуктивностей (TVS диод)

SMBJ40A (напряжение срабатывания: от 44,4 до 49,1 В)

Время переключения транзисторного выхода из состояния «лог. 1» в состояние «лог. 0», не более

– для обычных

– для быстродействующих



5 мс (выходы DО5…DО12)

0,02 мс (выходы DО1…DО4)



5 мс (выходы DО5…DО14)

 0,02 мс (выходы DО1…DО4)



5 мс (выходы DО5…DО24)

 0,02 мс (выходы DО1…DО4)

Интерфейсы связи, количество

RS-485

2

1

2

RS-232

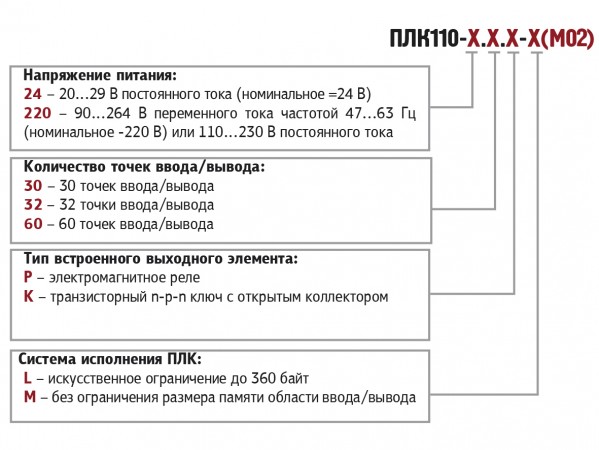

Программируемый контроллер ПЛК110. Обозначения при заказе
