Программируемый логический контроллер ОВЕН ПЛК110

Электромагнитная совместимость класса АКлиматическое исполнениеВстроенный интерфейс RS-485Встроенный интерфейс RS-232

ОВЕН ПЛК110 – линейка программируемых моноблочных контроллеров с дискретными входами/выходами на борту для автоматизации средних систем.

Оптимальны для построения систем автоматизации среднего уровня и распределенных систем управления.

Рекомендуется к использованию

  • В системах HVAC
  • В сфере ЖКХ (ИТП, ЦТП)
  • В АСУ водоканалов (водоподготовка, насосные станции)
  • Для управления малыми станками и механизмами
  • Для управления пищеперерабатывающими и упаковочными аппаратами
  • Для управления климатическим оборудованием
  • Для автоматизации торгового оборудования
  • В сфере производства строительных материалов

Отличительные особенности линейки

  • Мощные вычислительные ресурсы и большой объем памяти.
  • Наличие дискретных входов/выходов на борту контроллера.
  • Наличие последовательных портов (RS-232, RS-485) на борту контроллера.
  • Наличие порта Ethernet для включения в локальные или глобальные сети верхнего уровня.
  • Поддержка протоколов обмена Modbus (RTU, ASCII), ОВЕН, DCON.
  • Возможность работы напрямую с портами контроллера, что позволяет подключать внешние устройства с нестандартными протоколами.
  • Контроллер имеет встроенные часы, что позволяет создавать системы управления с учетом реального времени.
  • Встроенный аккумулятор, позволяющий организовать ряд дополнительных сервисных функций: возможность кратковременного пережидания пропадания питания, перевод выходных элементов в безопасное состояние.

Линейка контроллеров ОВЕН ПЛК110

Параметр

ПЛК110-30

ПЛК110-32

ПЛК110-60

Количество входов

18

18

36

Быстрых входов

2

2

4

Быстрых счетчиков

2

2

4

Энкодеров

1 AB

1 AB

1 ABZ или 2 AB

Количество выходов

12

14

24

Быстрых выходов (для ПЛК110 с транзисторными выходами)

4

4

4

Количество портов RS-485

2

1

2



Поддерживаемые интерфейсы и протоколы

Протокол

Интерфейс

 Применение

ОВЕН

RS-232

RS-485

Поддержка модулей ввода/вывода ОВЕН Мх110

Работа в сетях ОВЕН совместно с ТРМ2хх

Modbus RTU

Modbus ASCII

RS-232

RS-485

Поддержка модулей ввода/вывода и операторских панелей (например, ОВЕН СП3хх), связь со SCADA-системами

Modbus TCP

Ethernet 10/100 Mbps

Связь со SCADA-системами

DCON

RS-232

RS-485

Поддержка модулей ввода/вывода ICP DAS I-7xxx, АDAM-4xxx, операторских панелей

GateWay (протокол CODESYS)

RS-232

Ethernet 10/100 Mbps

USB-Device

Программирование контроллера, отладка пользовательской программы

Связь с контроллерами других производителей на базе CODESYS.

Работа с OPC-сервером CODESYS

Mass Storage Device

USB-Device

Работа с файлами архивов данных и файлами проекта

 Контроллеры данной линейки также поддерживают работу с нестандартными протоколами по любому из портов, что позволяет подключать такие устройства, как электро-, газо-, водосчетчики, считыватели штрих-кодов и т.п.

Программирование

Программирование контроллеров осуществляется в профессиональной распространенной среде CODESYS v.2.3.x, максимально соответствующей стандарту МЭК 61131:

  • поддержка 5 языков программирования, для специалистов любой отрасли;
  • мощное средство разработки и отладки комплексных проектов автоматизации на базе контроллеров;
  • функции документирования проектов;
  • количество логических операций ограничивается только количеством свободной памяти контроллера;
  • практически неограниченное количество используемых в проекте счетчиков, триггеров, генераторов.

Интерфейсы для программирования и отладки: Ethernet, USB, RS-232 (Debug).

При покупке программируемого контроллера ОВЕН ПЛК предоставляются БЕСПЛАТНО

  • Среда программирования CODESYS
  • Готовые библиотеки программных блоков
  • Специальные сервисные утилиты для работы с ОВЕН ПЛК
  • Руководство пользователя и обучающие видеокурсы
  • Для организации обмена с верхним уровнем предоставляются бесплатные OPC-драйверы, OPC-драйвер Gateway (от CODESYS) и OPC-драйвер Modbus (от ОВЕН)



Контроллер / Характеристика

ПЛК110-30

ПЛК110-32

ПЛК110-60

ОБЩИЕ СВЕДЕНИЯ

Габаритные размеры

140х110х73 мм

208х110х73 мм

Степень защиты корпуса

IP20 со стороны передней панели, IP00 со стороны клемм

Температура эксплуатации

от минус 10 до + 55 °С

Светодиодная индикация на передней панели

Состояние входов, состояние выходов, режим работы, наличие связи, заряд встроенной батареи

Масса, не более

0,6 кг

1 кг

ПИТАНИЕ

Напряжение питания:

ПЛК110-24.Х.Х-Х

От 18 до 28 В постоянного тока (номинальное 12 В или 24 В)

ПЛК110-220.Х.Х-Х

От 100 до 240 В переменного тока (номинальное 220 В)

Потребляемая мощность:

ПЛК110-24.Х.Х-Х, не более

25 ВА

35 ВА

ПЛК110-220.Х.Х-Х, не более

30 ВА

40 ВА

Параметры встроенного источника питания:

Выходное напряжение 24±3 В, ток не более 620 мА

ВЫЧИСЛИТЕЛЬНЫЕ РЕСУРСЫ И ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Центральный процессор

RISC-процессор, 32 разряда, 200 МГц

Объем и тип оперативной памяти

8 МБ, из них 1МБ для кода пользовательской программы, 128кБ для переменных пользовательской программы

Объем и тип энергонезависимой памяти

4 МБ, из них 3МБ доступно для хранения файлов и архивов

Размер и тип Retain-памяти

не более 16 кБ (по умолчанию задано значение 4 кБ)

Время выполнения одного цикла программы

Установленное по умолчанию (стабилизированное) – 1000 мкс*

Возможность организации вызова подпрограмм по прерыванию – от 50 мкс

 Дополнительное периферийное оборудование

Часы реального времени с собственным источником питания

Программируемый логический контроллер ОВЕН ПЛК110

* Время выполнения одного цикла программы настраивается в окне PLC Configuration в среде CODESYS. Подробнее см. п.1.1 документа «PLC_Configuration_OWEN» на компакт-диске, входящем в комплект поставки.

ЦИФРОВЫЕ (ДИСКРЕТНЫЕ) ВХОДЫ

Количество дискретных входов

18

36

- из них быстродействующих

 2

4

Тип подключаемых устройств

коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);

датчики, имеющие на выходе транзистор n-p-n или p-n-p-типа с открытым коллектором;

дискретные сигналы 24±3 В

Гальваническая развязка дискретных входов

Групповая

Электрическая прочность изоляции дискретных входов

1500 В

МИНИМАЛЬНАЯ ДЛИТЕЛЬНОСТЬ ИМПУЛЬСА, ВОСПРИНИМАЕМОГО ДИСКРЕТНЫМИ ВХОДАМИ

Быстродействующие

DI1-DI2 – для ПЛК110-30, ПЛК110-32

DI1-DI4 – для ПЛК110-60



- 50 мкс в режиме счетчик импульсов
 - 100 мкс в режиме энкодер

Обычные

DI3-DI18 – для ПЛК110-30, ПЛК110-32

DI5-DI36 – для ПЛК110-60



3,3 мс (300 Гц)

Напряжение питания дискретных входов

24 ± 3 В

Напряжение «логического нуля»

минус 3…5 В

Максимальный ток «логического нуля»

1,5 мА

Напряжение «логической единицы»

15…30 В

Максимальный ток «логической единицы»

4…9 мА

ЦИФРОВЫЕ (ДИСКРЕТНЫЕ) ВЫХОДЫ

Количество и тип дискретных выходов:

- Для модификации с релейными выходами

12

14

24

- Для модификации с транзисторными выходами

12, из них 4 быстродействующих

14, из них 4 быстродействующих

24, из них 4 быстродействующих

Гальваническая развязка дискретных выходов

Индивидуальная или групповая (часть выходов собраны в группы по 2 или 4 шт. и имеют общую клемму)

Электрическая прочность изоляции дискретных выходов

1500 В от схемы прибора;

500 В между выходами (или группами выходов)

ПАРАМЕТРЫ РЕЛЕЙНЫХ ВЫХОДОВ

Время переключения выходов

50 мс

Максимальный ток коммутации

не более 3 А (при напряжении не более 250 В переменного тока и cos j > 0,4);

не более 3 А (при напряжении не более 30 В постоянного тока)

Механический ресурс реле

не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке;

не менее 500 000 циклов переключений при коммутации  нагрузки менее половины от максимальной

ПАРАМЕТРЫ ТРАНЗИСТОРНЫХ ВЫХОДОВ

Время переключения выходов

- быстрые (DO1-DO4)

- обычные



20  мкс

20000 мкс

Максимальный ток транзисторного выхода

не более 400 мА (при напряжении не более 30 В)

Напряжение питания дискретных выходов DO1...DO4

от 12 до 30 В

Ток, потребляемый дискретными выходами DO1...DO4

не более 10 мА на все входы

ПОДДЕРЖИВАЕМЫЕ ИНТЕРФЕЙСЫ И ПРОТОКОЛЫ

Интерфейсы связи

Количество

Протоколы (тип связи и особенности работы)

Скорости передачи

RS-485

2

(1 – для ПЛК110-32)

Modbus-RTU, Modbus-ASCII, DCON, ОВЕН

2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с

RS-232

1

Modbus-RTU, Modbus-ASCII, DCON, ОВЕН

1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с

RS-232 Debug

1

Modbus-RTU (только slave),

Modbus-ASCII, DCON, ОВЕН, GateWay

1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с

Ethernet 100 Base-T

1

Modbus-TCP, TCP-IP, UDP-IP,

CODESYS Network Variables (over UDP), Gateway

10, 100 Мбит/с

USB Device

1

CDC

ПРОГРАММИРОВАНИЕ КОНТРОЛЛЕРА

Среда программирования

CODESYS v2.3

Интерфейсы для связи со средой программирования CODESYS

RS-232 Debug;

USB Device;

Ethernet

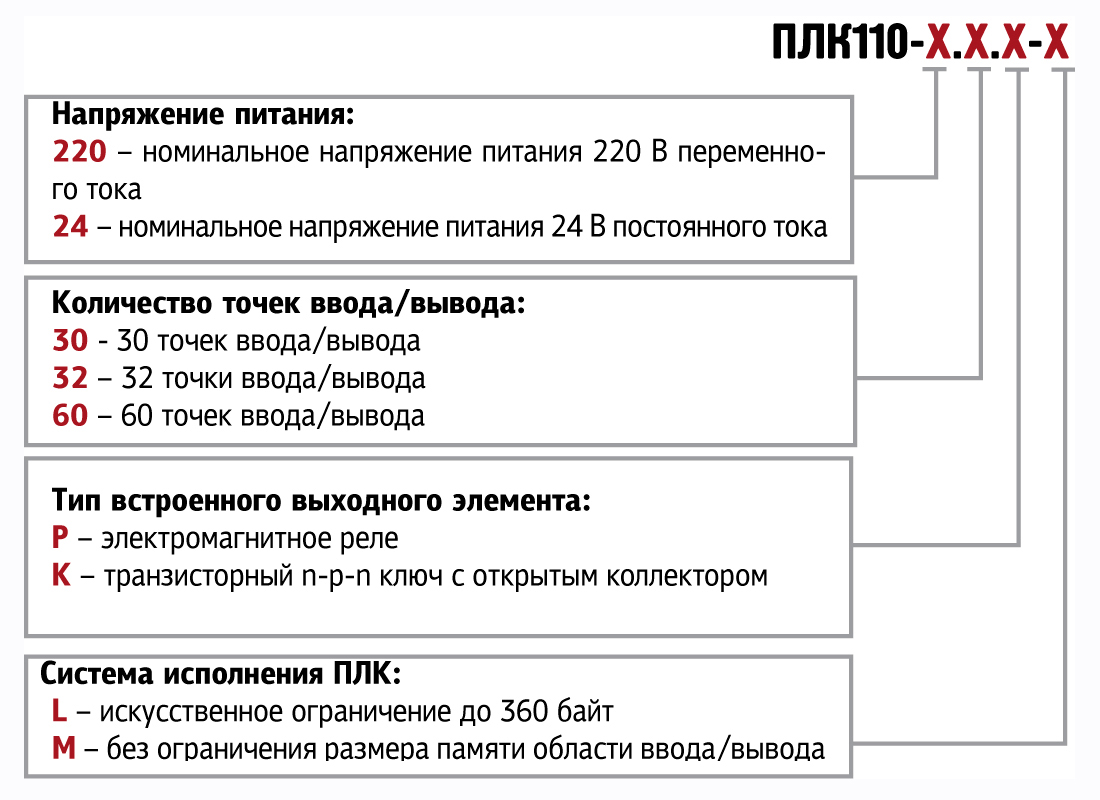

Обозначения при заказе ОВЕН ПЛК110-30
