Программируемый логический контроллер ОВЕН ПЛК304

Электромагнитная совместимость класса АКлиматическое исполнениеВстроенный интерфейс RS-485Встроенный интерфейс RS-232Настройка по интерфейсу USBАрхивация

Отличительные особенности

  • Встроенная ОС Linux
  • 1 x Ethernet
  • 2 x RS-232/RS-485 и 2 x RS-232 для подключения различного оборудования
  • 2 x USB для подключения внешних накопителей информации
  • Наличие встроенного кардридера для подключения microSD/microSDHC карт объемом до 32-х Гб
  • Наличие встроенных часов реального времени
  • Возможность встраивания в вертикально интегрированные SCADA и softlogic системы (например, MasterSCADA, Энтек, Каскад, Круг2000 и др.)

Преимущества контроллеров ОВЕН ПЛК 304

  • Контроллеры имеют открытую архитектуру на основе ОС, что облегчает их встраивание в вертикально интегрированные среды разработки
  • Контроллеры имеют мощные аппаратные ресурсы: быстродействующий процессор и большой объем оперативной (SDRAM) и энергонезависимой (DataFlash) памяти
  • Наличие портов USB-Host позволяет подключать к контроллерам различные устройства:
    • для организации связи с внешним оборудованием (GSM/GPRS-модемы, WI-FI-шлюзы);
    • для подключения внешних накопителей данных (USB-Flash).
  • Наличие встроенного кардридера позволяет расширять энергонезависимую (DataFlash) память контроллера до 2 ГБ
  • Увеличенное количество последовательных интерфейсов позволяет подключать к контроллерам большое количество оборудования от разных производителей с поддержкой различных интерфейсов/протоколов связи
  • Встроенные часы реального времени
  • Возможность работы по любому нестандартному протоколу по любому из интерфейсов, что позволяет подключать устройства с нестандартными протоколами (электро-, газо-, водосчетчики, считыватели штрих - кодов и т.д.)
  • Возможность программирования контроллеров в профессиональной, распространенной среде CODESYS v3.5, максимально соответствующей стандарту МЭК 61131
  • Возможность программирования контроллеров из SCADA-систем со встроенным softlogic пакетом
  • Набор готовых программных модулей, предоставляемых бесплатно

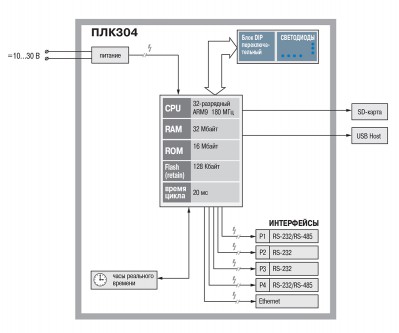

Функциональная схема ОВЕН ПЛК304

Функциональная схема ОВЕН ПЛК304




Общие характеристики

Конструктивное исполнение (ШШхВВхГГ)

Унифицированный корпус для крепления на DIN-рейку (77x130x30 мм)

Степень защиты корпуса

IP20 со стороны передней панели, IP00 со стороны клемм

Напряжение питания

=10...30 В (номинальное значение =24 В)

Потребляемая мощность

Не более 4 Вт

Индикация передней панели

Светодиодная индикация питания и состояния портов передачи данных

Ресурсы

Центральный процессор

32-x разрядный RISC-процессор 180 МГц на базе ядра ARM9 (Atmel AT91RM9200)

Объем оперативной памяти

64 Мб (SDRAM)

Объем энергонезависимой

16 Мб (DataFlash)

Дискретные входы

Количество дискретных входов

Нет

Гальваническая изоляция дискретных входов

-

Максимальная частота сигнала, подаваемого на дискретный вход

-

Аналоговые входы

Количество аналоговых входов

Нет

Предел основной приведенной погрешности

-

Типы поддерживаемых датчиков и входных сигналов

-

Разрядность ЦАП

-

Минимальное время опроса всех аналоговых входов

-

Дискретные выходы

Количество и тип дискретных выходов

Нет

Гальваническая развязка дискретных выходов

-

Аналоговые выходы

Количество аналоговых выходов

Нет

Тип выходного сигнала

-

Разрядность ЦАП

-

Наличие встроенного источника питания

-

Интерфейсы связи

Общее количество последовательных портов

4

RS-232/485 (в зависимости от положения DIP-переключателей)

2

RS-232

2

RS-485

-

Ethernet

1

Слот для карты памяти (MicroSD/MicroSDHC)

1

USB 2.0

2 (Host)

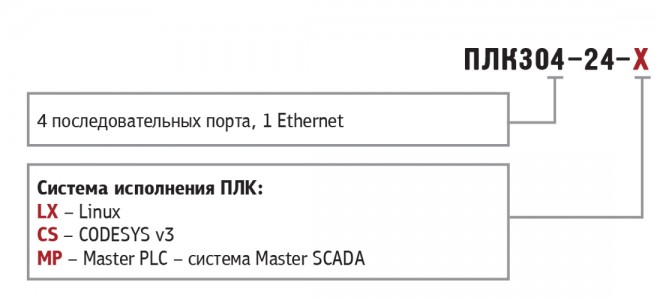

Обозначения при заказе ОВЕН ПЛК304
