Программное обеспечение OWEN Logic

Программное обеспечение (ПО) OWEN Logic – среда программирования, предназначенная для создания алгоритмов работы коммутационных приборов, относящихся к классу программируемых реле (ПР), в частности, ОВЕН ПР110, ПР114, ПР200. Для составления программы используется визуальный язык на основе графических блоков (FBD), применяемых в цифровых электрических схемах.

Преимущества

• Более 30 типов функциональных блоков.
• Возможность создания своих функциональных блоков (макросы).
• Онлайн-база макросов.
• Наличие внутренних переменных для упрощения составления схем.
• Наличие режима симуляции.
• Интеграция с ОВЕН OPC-сервером.
• Автоматическое обновление среды программирования и встроенного ПО ПР.
• Полностью русскоязычный интерфейс.

Обзор функций и функциональных блоков

• Логические функции («И», «ИЛИ», НЕ» и т.д.).
• Арифметические функции и функции сравнения.
• Таймеры, генераторы, счетчики, триггеры.
• Функции работы с битами.
• Функциональные блоки работы с часами реального времени.

Пример работы в среде OWEN Logic

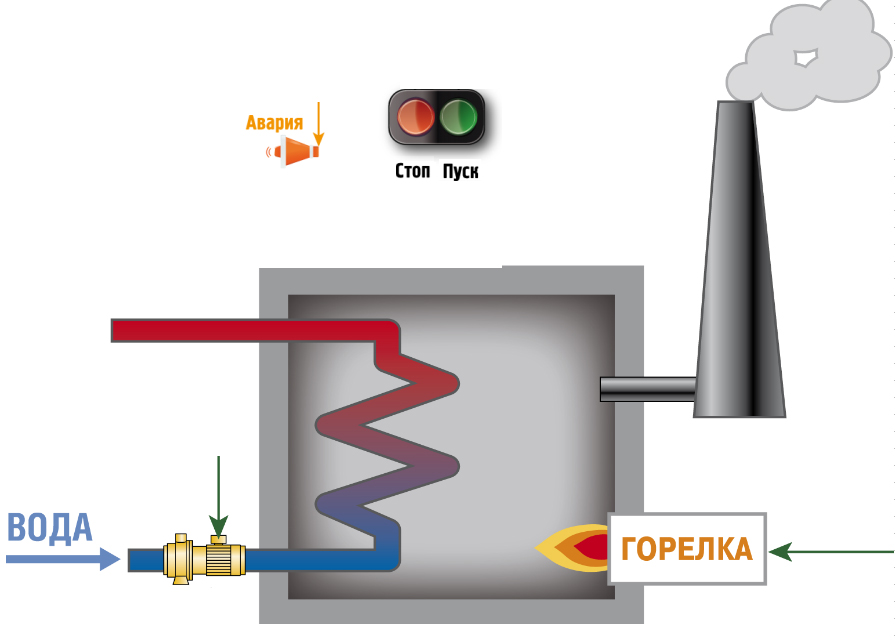

В качестве примера рассмотрим простую задачу управления котельной. В работе участвует следующее оборудование: насос, горелка, кнопки управления, датчик пожара, аварийная кнопка и сигнальная лампа. По нажатию на кнопку «Старт» должен включиться насос, а с некоторой задержкой должна заработать горелка. По нажатию на кнопку «Стоп» горелка должна прекратить работу, а с некоторой задержкой должен выключиться насос. Если срабатывает датчик пожара или включили аварийную кнопку, то работа прекращается (аналогично нажатию на кнопку «Стоп»), и не может быть возобновлена, пока эти сигналы не исчезнут (пожар потушен, кнопка выключена).

Котельная	Реализация проекта
