Радиальное присоединение

Термоманометр радиальный предназначен для одновременного измерения температуры и избыточного давления неагрессивных к медным сплавам сред.

Область применения: системы отопления, водоснабжение, бойлеры, паровые котлы и т.д.

Термоманометр — комбинированный прибор, для измерения давления и температуры.

Для визуального контроля основных параметров теплоносителя (давления и температуры) как правило, применяют манометр и термометр. Попытка объединить эти два прибора привела к созданию комбинированного прибора, получившего название «термоманометр».

Конструктивно термоманометр ТМТБ объединяет деформационный манометр и биметаллический термометр. Термоманометры имеют циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, другая — температуры. Компания «РОСМА» выпускает термоманометры двух типоразмеров: диаметром корпуса 80 и 100 мм. По расположению штуцера термоманометры могут быть осевыми и радиальными. Длина погружной части также может варьироваться по заказу потребителя. Все термоманометры комплектуются защитным клапаном.













Прибор следует применять для измерения давлений и температуры только в среде, для которой он предназначен; прибор нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.

Запрещается использовать растворители и абразивы для очистки стекол.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло прибора разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.



Радиальное присоединение



Монтаж (демонтаж) приборов производить при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате. При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

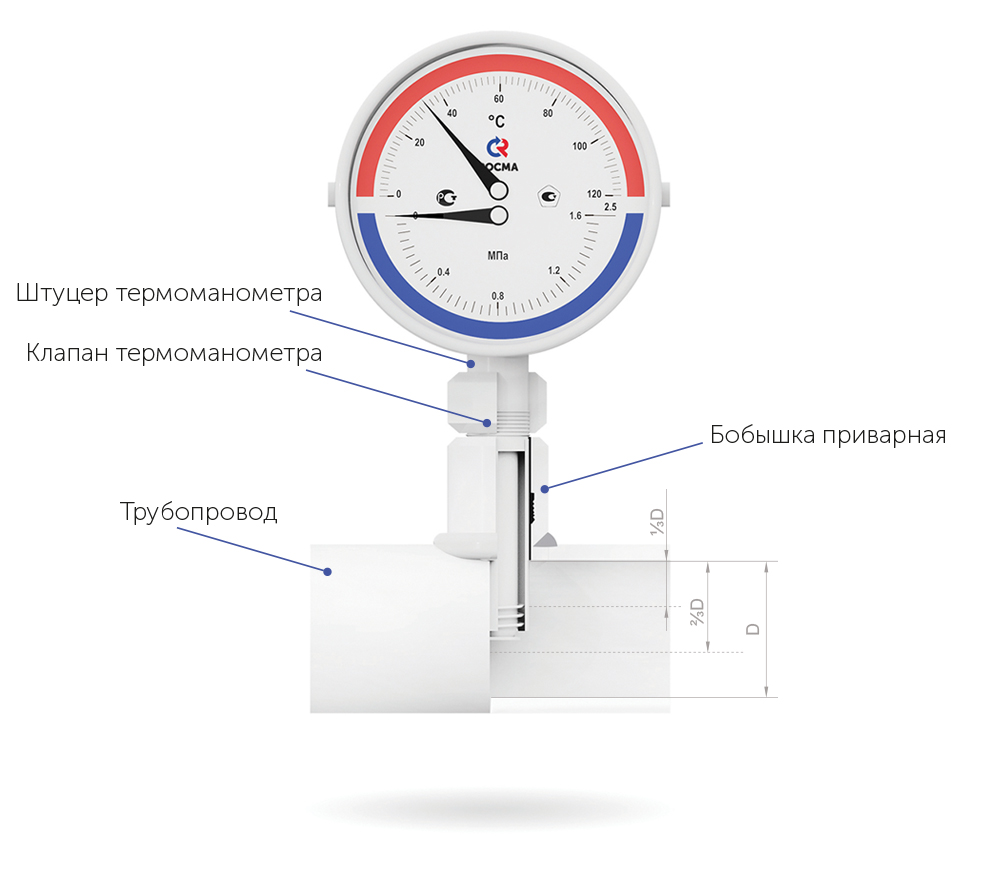

Типовой узел отбора для подключения термоманометра состоит из приварной бобышки (БП-БТ-30-G½или БП-БТ-55-G½). В термоманометре в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец клапана погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода (D). Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части термоманометра.

При монтаже термоманометров ТМТБ резьбовые соединения уплотнять лентой ФУМ. Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.




ТиптермоманометрТМТБ
Диаметр корпуса 80 мм 3
100 мм 4
Материал корпуса сталь 1
Присоединение (расположение штуцера) радиальное Р
Длина погружной части 46 мм 1
64 мм 2
100 мм 3
Диапазон показаний температуры   0…120 / 150 °C
Диапазон показаний давления   0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа
Резьба присоединения   G½
Класс точности   2,5

Пример обозначения: ТМТБ − 3 1 Р.1 (0–150 °C) (0–1,6 МПа) G½. 2,5
