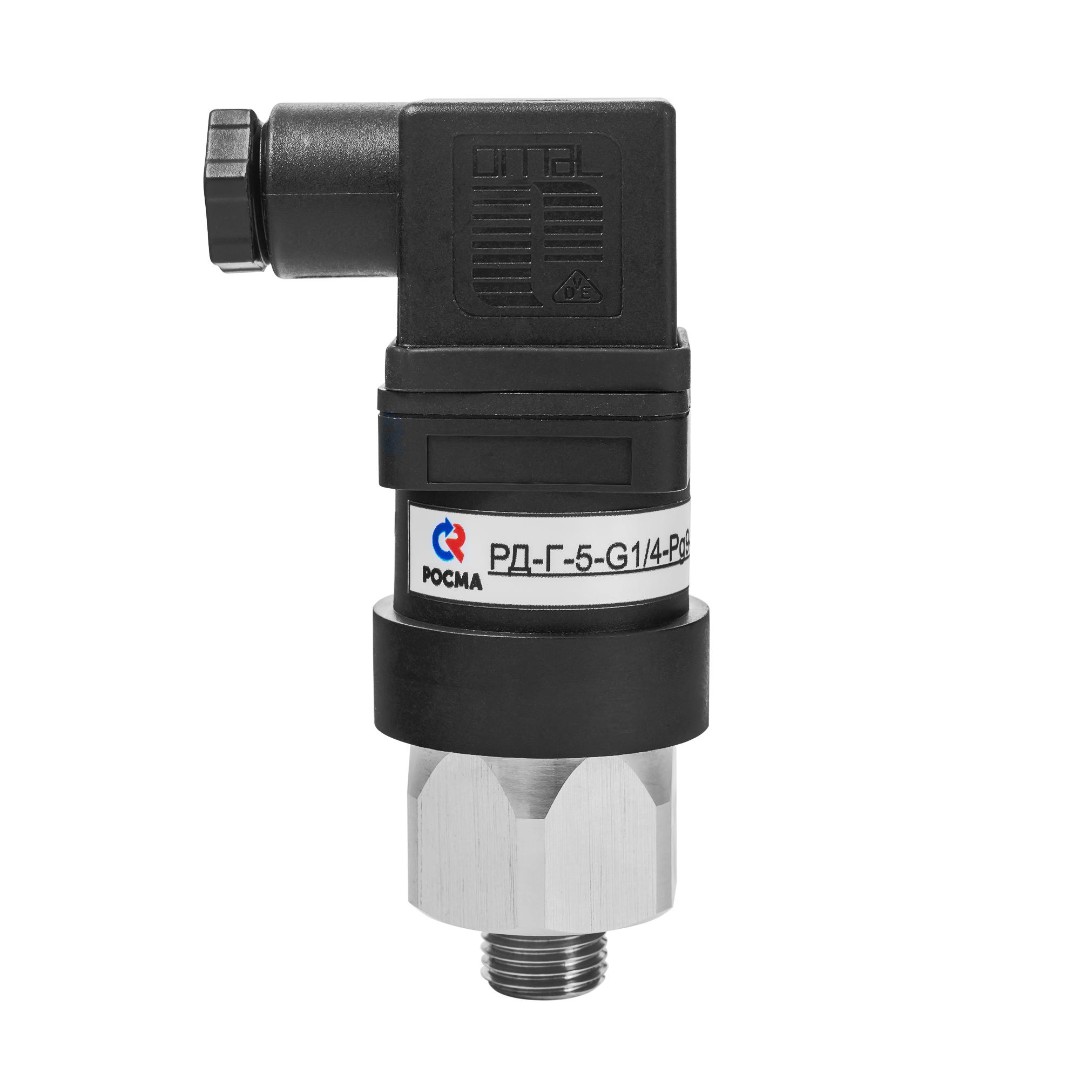

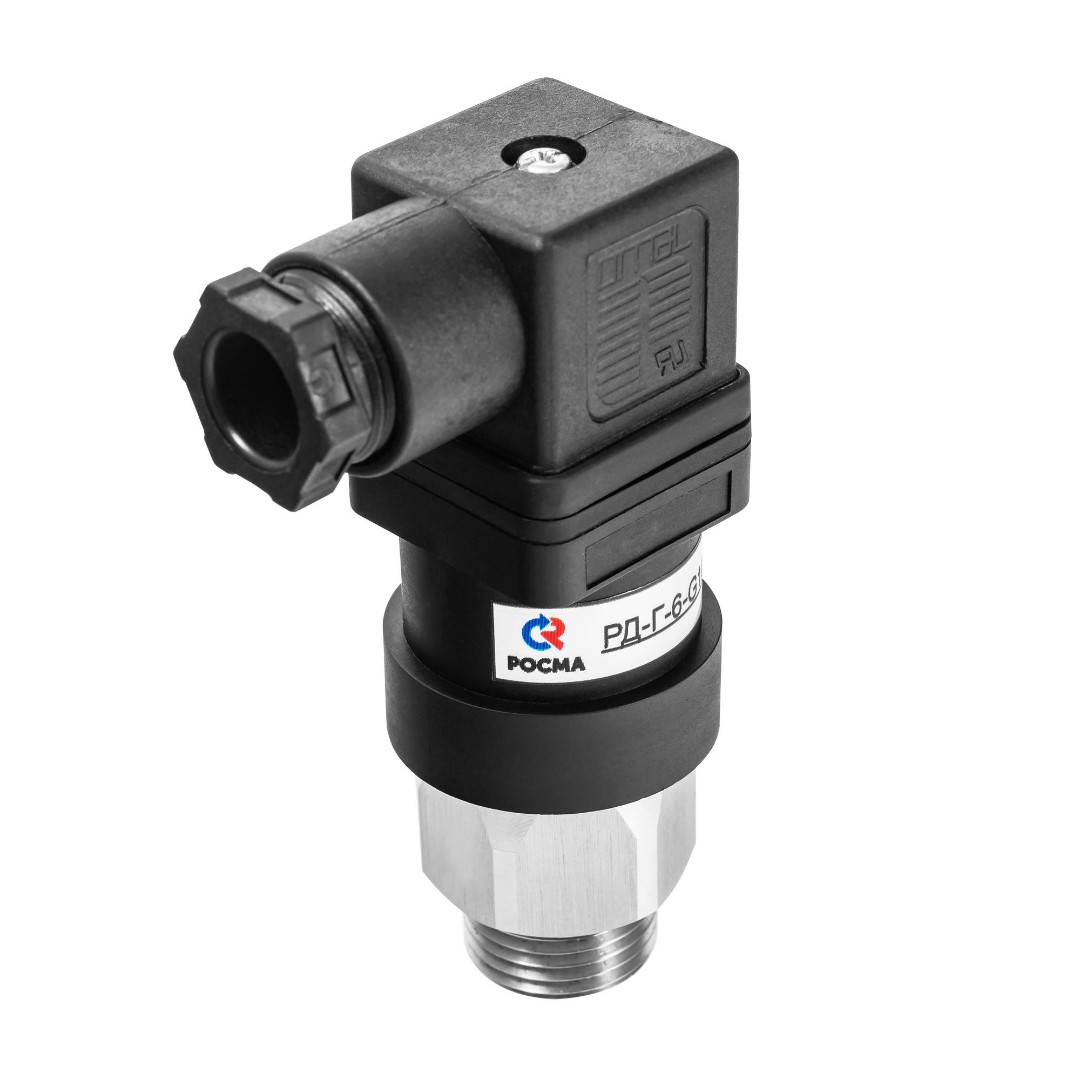

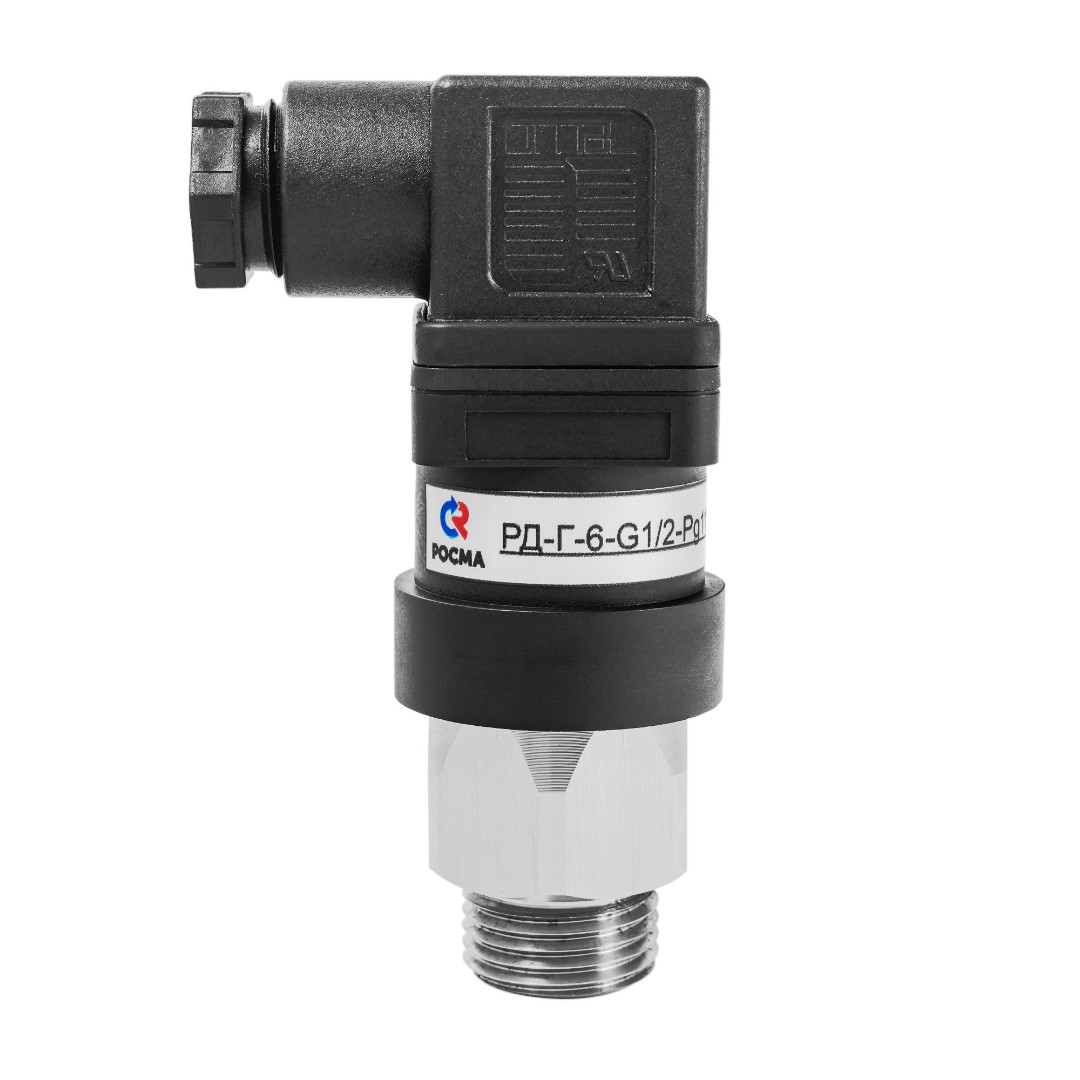

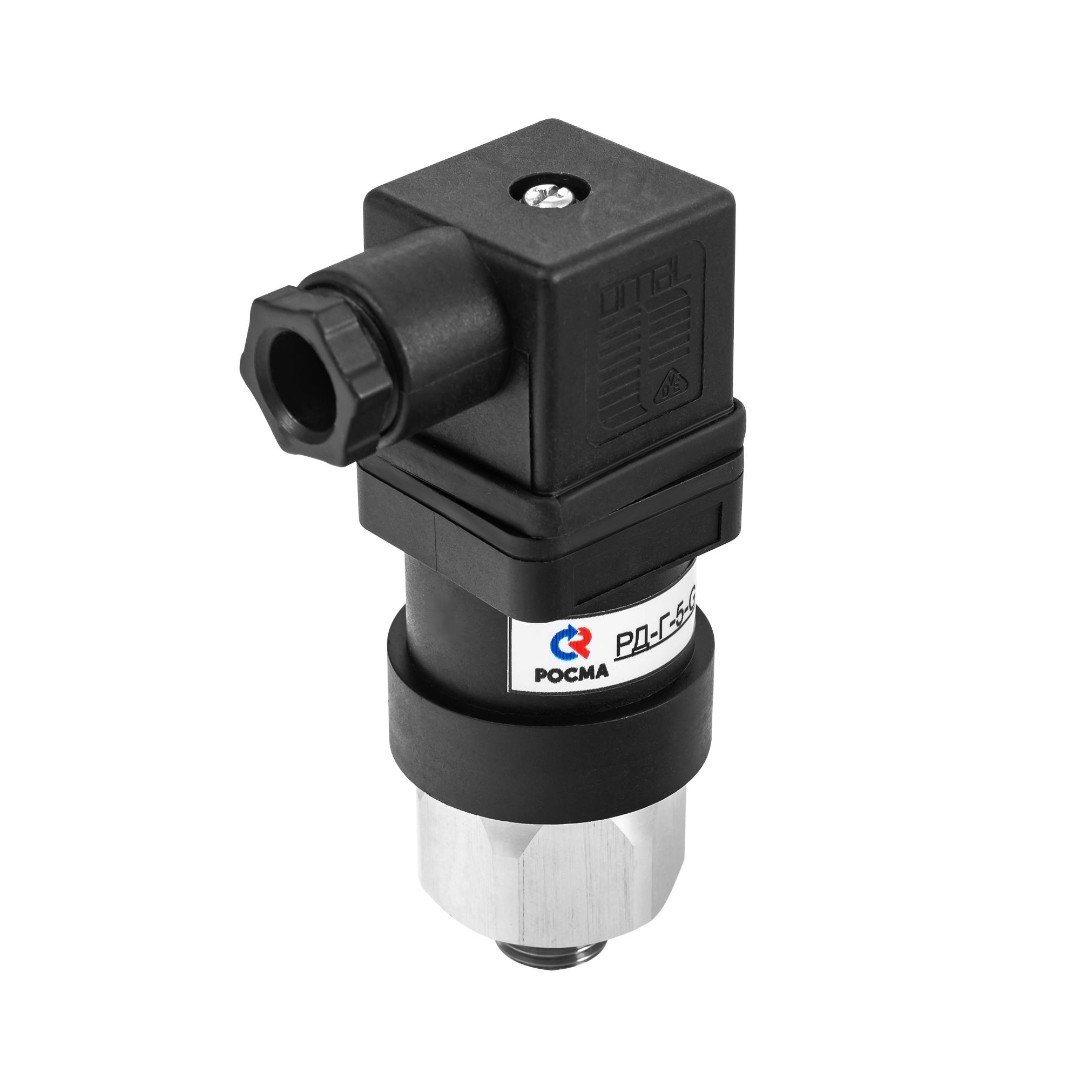

РД-Г Реле давления малогабаритные

Реле давления или прессостат применяется для переключения электрических цепей при изменении разницы давления неагрессивных к медным сплавам жидких или газообразных, не вязких и не кристаллизующихся сред с максимальной температурой 110 °C (воздух, масло, вода, хладоны). Принцип работы реле заключается в следующем: когда значение давления в системе достигает определенной уставки, заданной заранее, происходит переключение однополюсного перекидного контакта, и реле срабатывает, замыкая или размыкая электрическую цепь. В момент, когда давление изменяется на величину настраиваемого дифференциала, реле возвращается в исходное положение. Реле давления относится к категории автоматических приборов.

Универсальность реле давления заключается в возможности работать как при повышении, так и при понижении давления.

Область применения реле давления: системы теплоснабжения, вентиляции, водоснабжения, машиностроительная отрасль, защита различных механизмов, в частности, реле давления устанавливаются в насосных установках для защиты от сухого хода, вызванного резким снижением давления в системе. В компрессорах РД обеспечивают работу агрегата в автоматическом режиме.

Монтаж (демонтаж) реле давления РД-Г следует производить при отсутствии давления в трубопроводе. Положение приборов при монтаже — произвольное.

Для предохранения от гидроударов и пульсации давления следует применять демпферное устройство.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к деталям разъема прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м для резьбы штуцера G½ и M20x1,5; 8 Н∙м — для остальных резьб. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

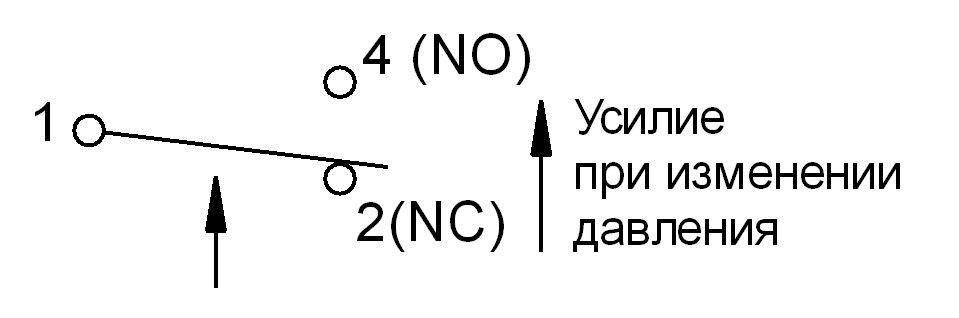

Электрический кабель подключается согласно схеме:

Техническое обслуживание реле давления (прессостата) в процессе эксплуатации заключается во внешнем осмотре крепления на объекте, в проверке заземления и перенастройке изделия по мере необходимости изменения режима работы агрегата и устранению дефектов.

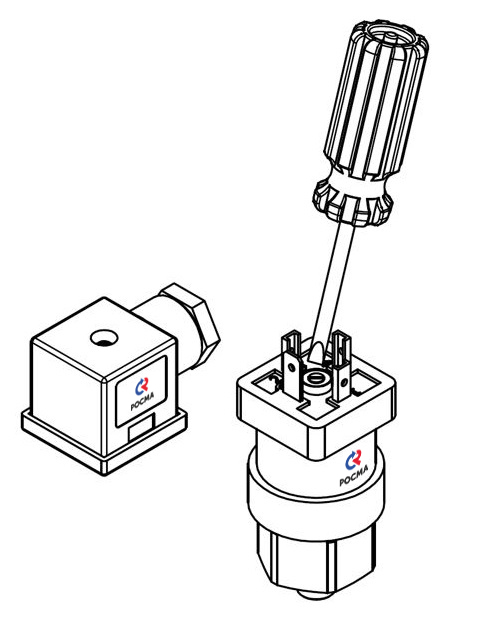

Перенастройка уставки (диапазона) осуществляется следующим образом:

1. Снять пластиковый электрический разъем, открутив крепежный винт.
2. Тонкой шлицевой отверткой вращать регулировочный винт для установки значения уставки по часовой стрелке, если необходимо увеличить уставку, и против часовой стрелки, если необходимо уменьшить.

3. Проверить настройку срабатывания уставки по контрольному манометру.
