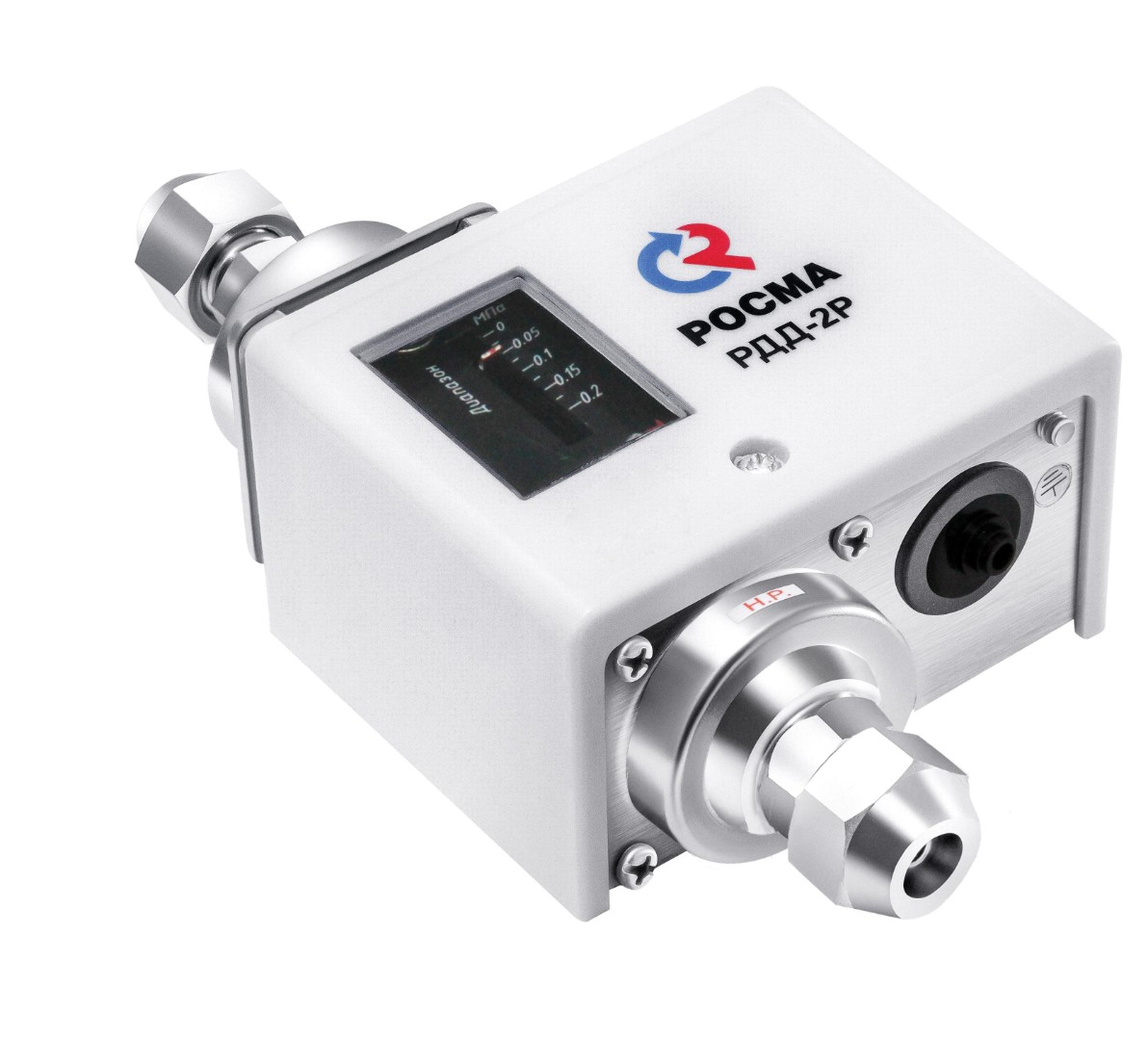

РДД-2Р Дифференциальные реле давления

Тип РДД-2Р. Дифференциальные реле давления РДД предназначены для коммутации электрических цепей в зависимости от изменения разности двух давлений неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред. Максимальная температура измеряемой среды (воздух, масло, вода, хладоны) - 110 °C.

Принцип действия реле разности давлений состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон, который деформируясь переключает однополюсный перекидной контакт.

Основными параметрами дифференциального реле перепада давлений выступают диапазон измеряемой разности давления, фиксированный дифференциал, а также максимальное статическое давление на входе прибора.

Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение. Идеально подходят для регулировки потери давления в фильтрах в технике кондиционирования и вентиляции.

Монтаж прибора выполняется на приборную панель или с помощью кронштейна. Развальцованная капиллярная трубка присоединяется к штуцеру с помощью накидной гайки. Большее давление должно подаваться на нижний штуцер. Электрический кабель подключается согласно схеме:

Схема подключения электрических контактов представлена также на внутренней стороне крышки изделия.

Техническое обслуживание в процессе эксплуатации заключается во внешнем осмотре крепления на объекте, в проверке заземления и перенастройке изделия по мере необходимости изменения режима работы агрегата и устранению дефектов.

Перенастройка диапазона производится путем вращения регулировочного колеса по часовой стрелке, если необходимо уменьшить уставку, и против часовой стрелки, если необходимо увеличить уставку.

Пример обозначения: РДД-2Р – 0,4 МПа – G¼
