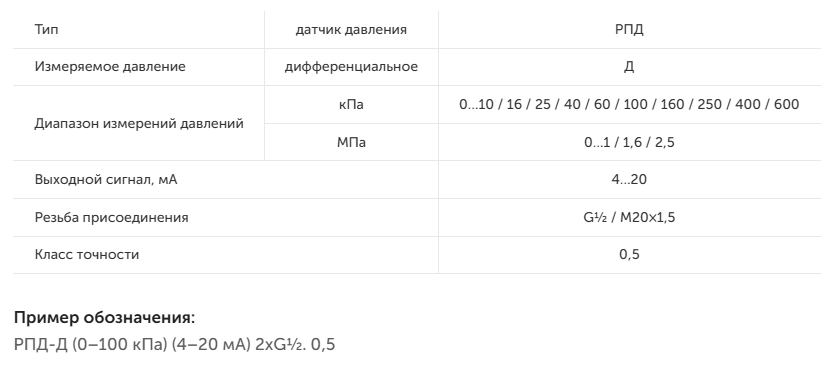

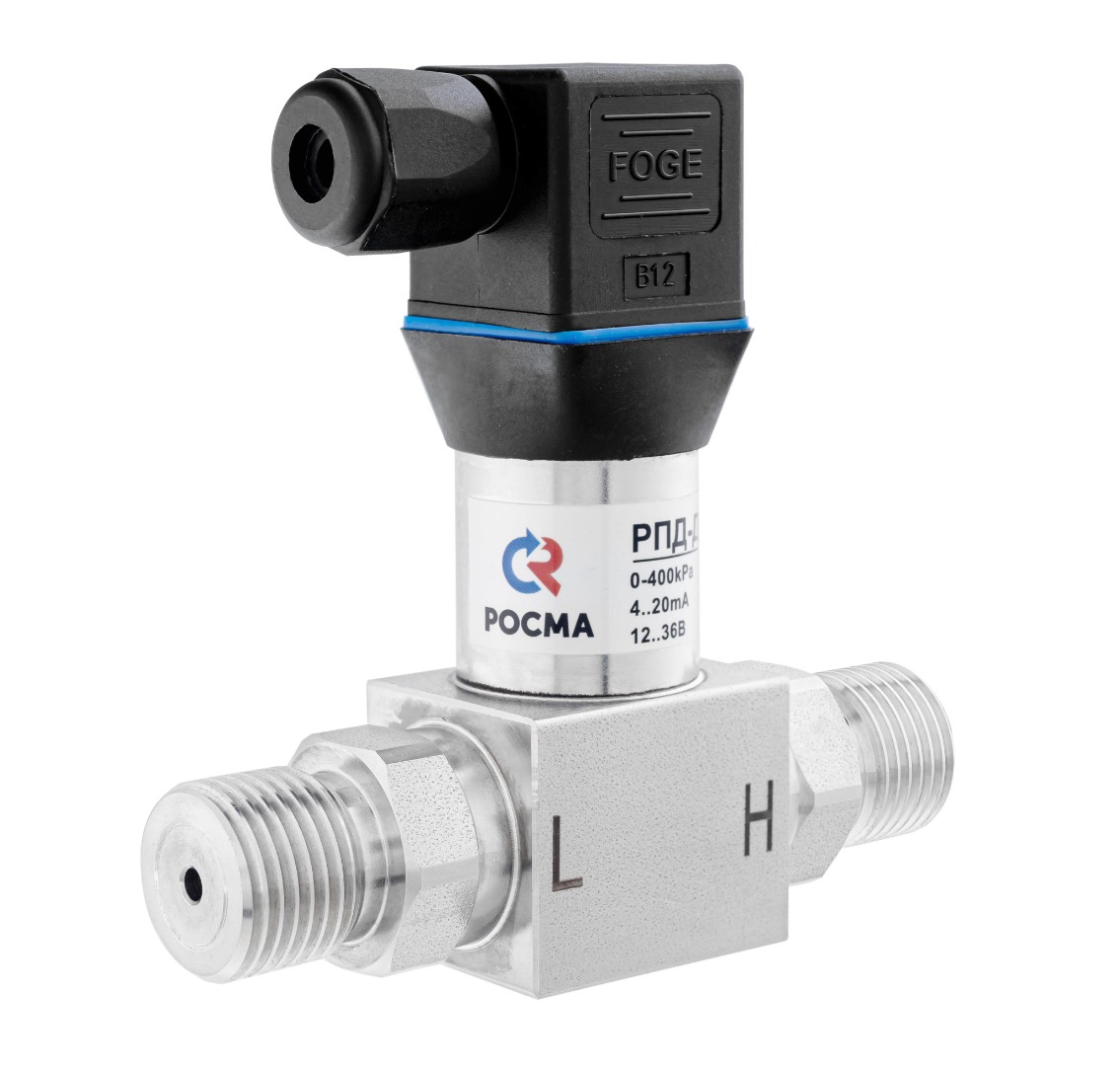

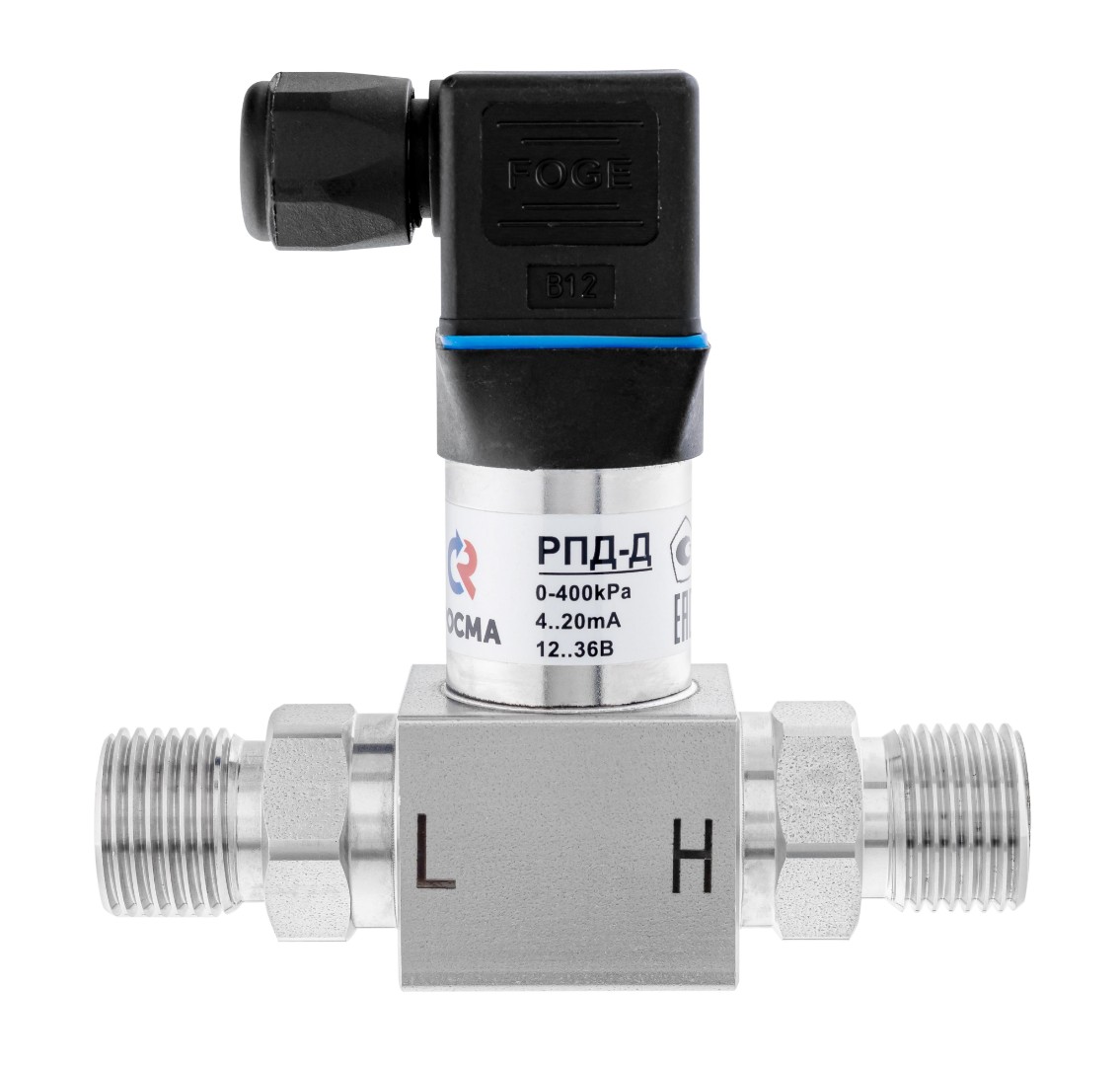

РПД-Д Датчики дифференциального давления

Датчики дифференциального давления предназначены для измерения и непрерывного преобразования разности давлений в унифицированный выходной сигнал постоянного тока. Измеряемая среда подается на обе стороны мембраны прибора, а аналоговый выходной сигнал напрямую зависит от разности давлений. В качестве среды измерения могут выступать как жидкости, так и газы, неагрессивные к нержавеющей стали.

Область применения датчика разности давлений: системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности и городского хозяйства. Особенно в системах водоподготовки, вентиляции, фильтрации, газоснабжения.

Монтаж (демонтаж) приборов необходимо производить при отсутствии давления в трубопроводе.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается.

Крутящий момент при монтаже не должен превышать 20 Н∙м. Внутренний диаметр трубопровода для подвода давления не должен быть менее 3 мм.

Датчики дифференциального давления устанавливаются по месту (на панелях, трубах магистрали и т.д.), либо дистанционно,  с использованием стоек, кронштейнов, хомутов и других монтажных элементов. В зависимости от задач измерений и контролируемой среды, может выполняться обвязка датчика с соединительными (импульсными) трубками, разделителями, уравнительными и конденсационными сосудами, вентилями и вентильными блоками. Конкретный состав монтажных частей определяется потребителем.

Соединительные линии должны иметь односторонний уклон (не менее 1:10) от места отбора давления вверх к датчику, если измеряемая среда – газ, или вниз к датчику, если измеряемая среда - жидкость.
Отборные устройства для установки датчиков желательно монтировать на прямолинейных участках, на максимально возможном удалении от насосов, запорных устройств, колен, компенсаторов и других гидравлических устройств.

Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; погрешность измерений превышает допустимое значение.
При монтаже прибора следует руководствоваться требованиями настоящей инструкции по эксплуатации, Правил эксплуатации электроустановок потребителей, Правил устройства электроустановок, а также другими документами, действующими на предприятии, регламентирующими монтаж средств измерения давления.
