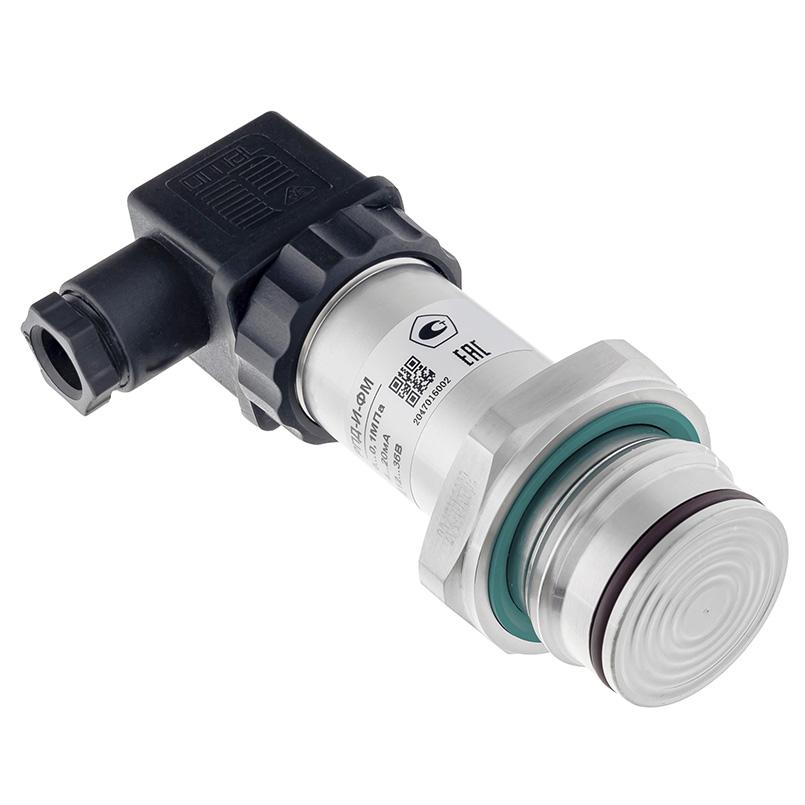

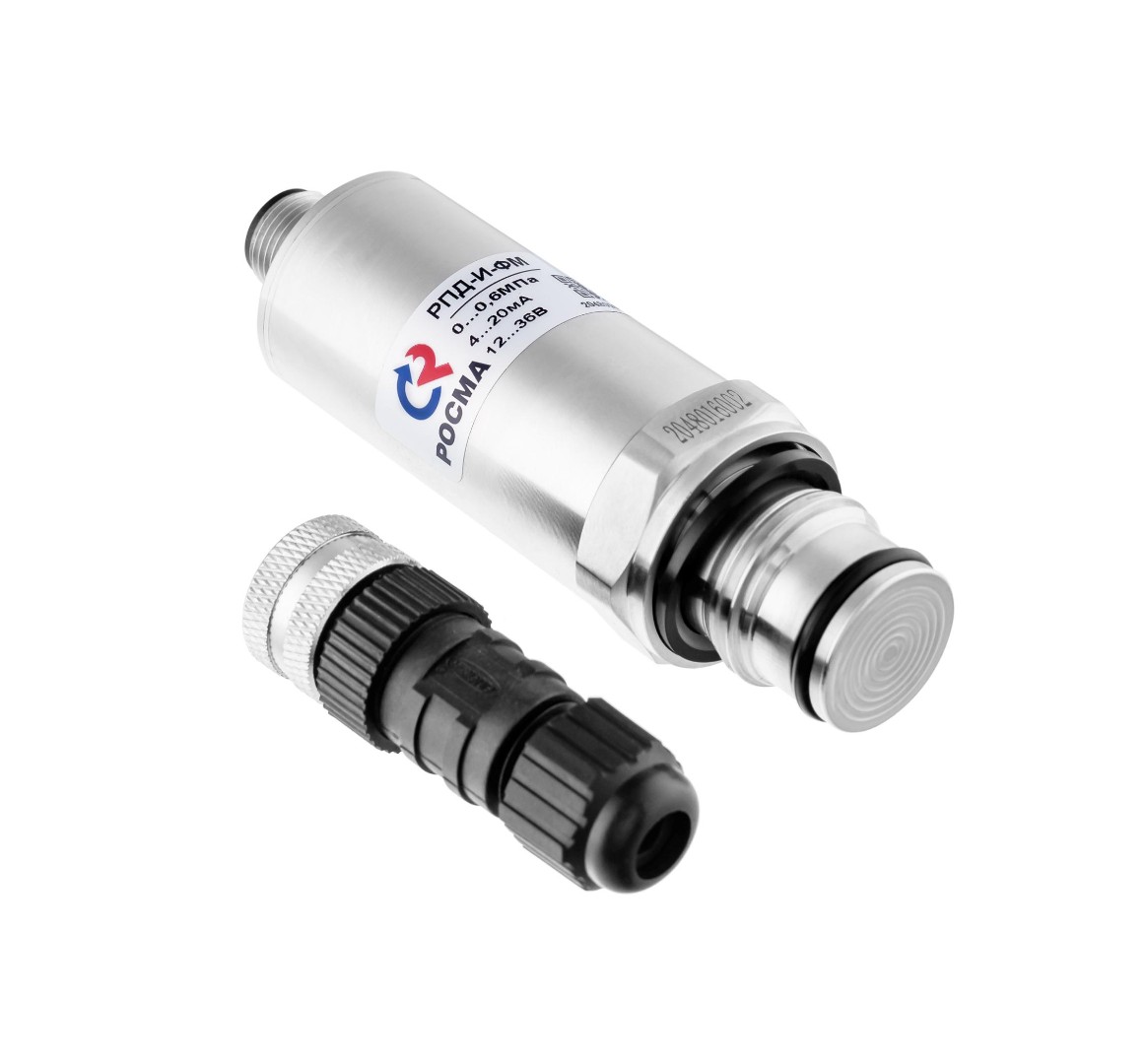

РПД-И-ФМ, модель с11 Датчики давления с фронтальной мембраной

Датчики давления с открытой фронтальной мембраной предназначены для измерения и непрерывного преобразования избыточного давления в унифицированный выходной сигнал постоянного тока.

Наличие дополнительного уплотнения на модели с11 позволяет использовать датчики для измерения вязких, загрязненных или кристаллизующихся сред, которые могут забить канал давления обычного технологического соединения.

Благодаря конструкции модели мембрана датчика может быть промыта или пропарена.

Область применения: пищевая и фармацевтическая промышленность.

Монтаж (демонтаж) приборов производить при отсутствии давления в трубопроводе.

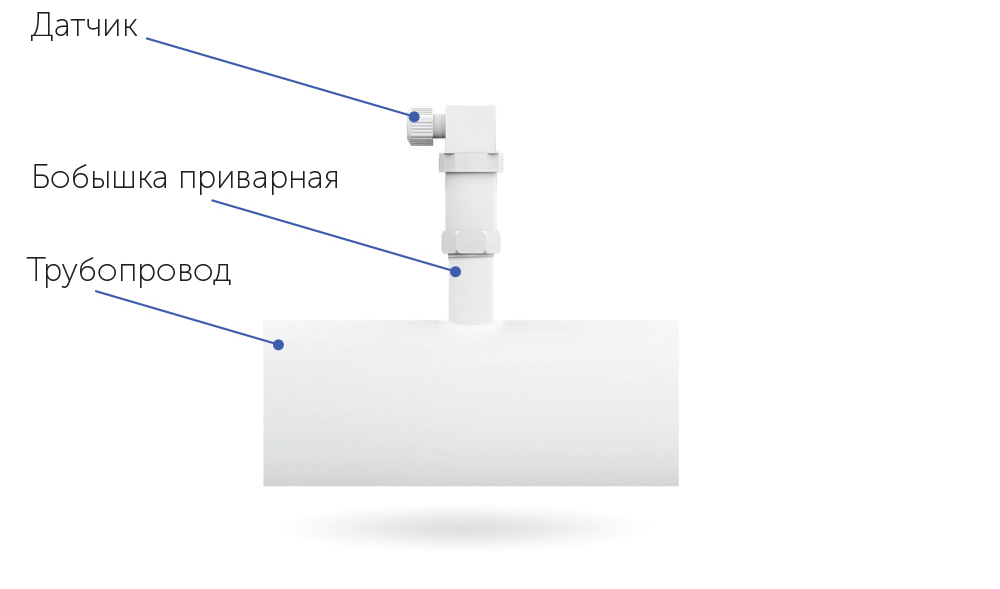

Для установки датчиков с фронтальной мембраной рекомендуется использовать бобышки №22 или 23, которые позволяют осуществить монтаж заподлицо.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается.

Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.

Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; погрешность измерений превышает допустимое значение. При монтаже прибора следует руководствоваться требованиями настоящей инструкции по эксплуатации, Правил эксплуатации электроустановок потребителей, Правил устройства электроустановок, а также другими документами, действующими на предприятии, регламентирующими монтаж средств измерения давления.

Инструкция отсутствует
