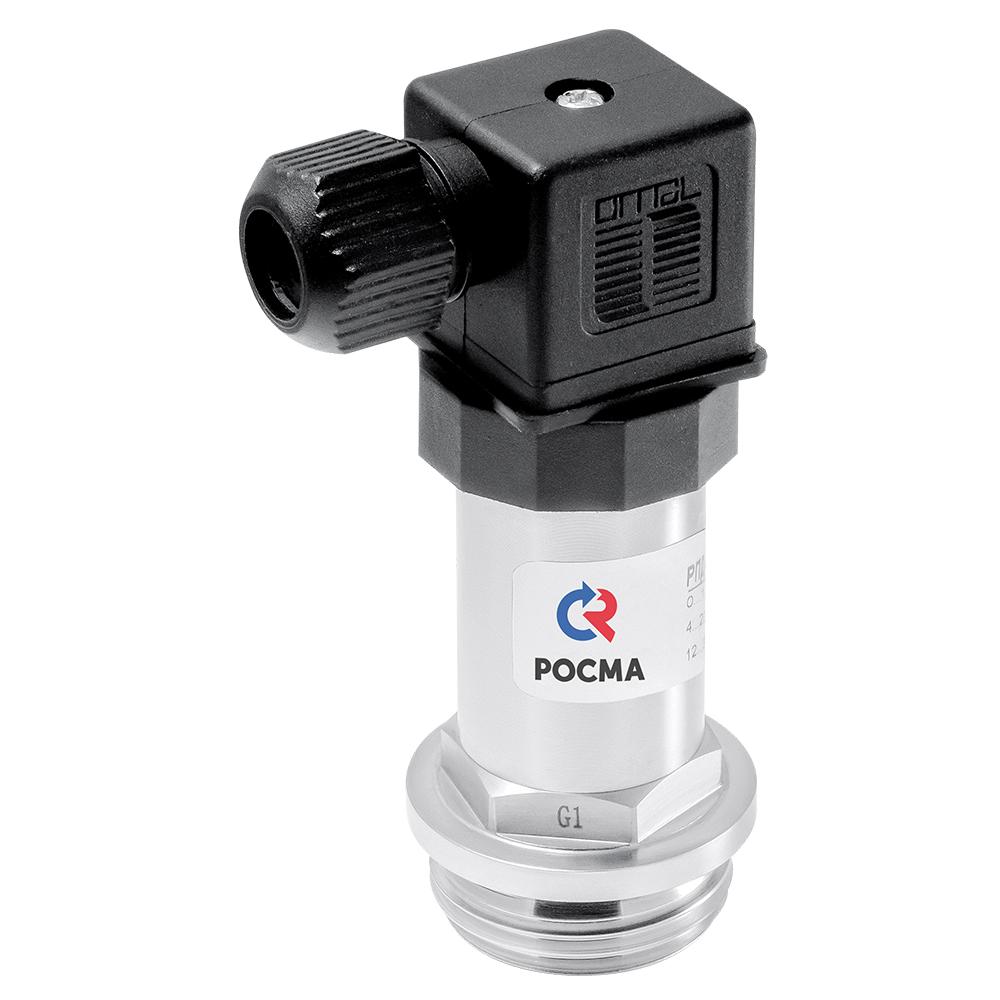

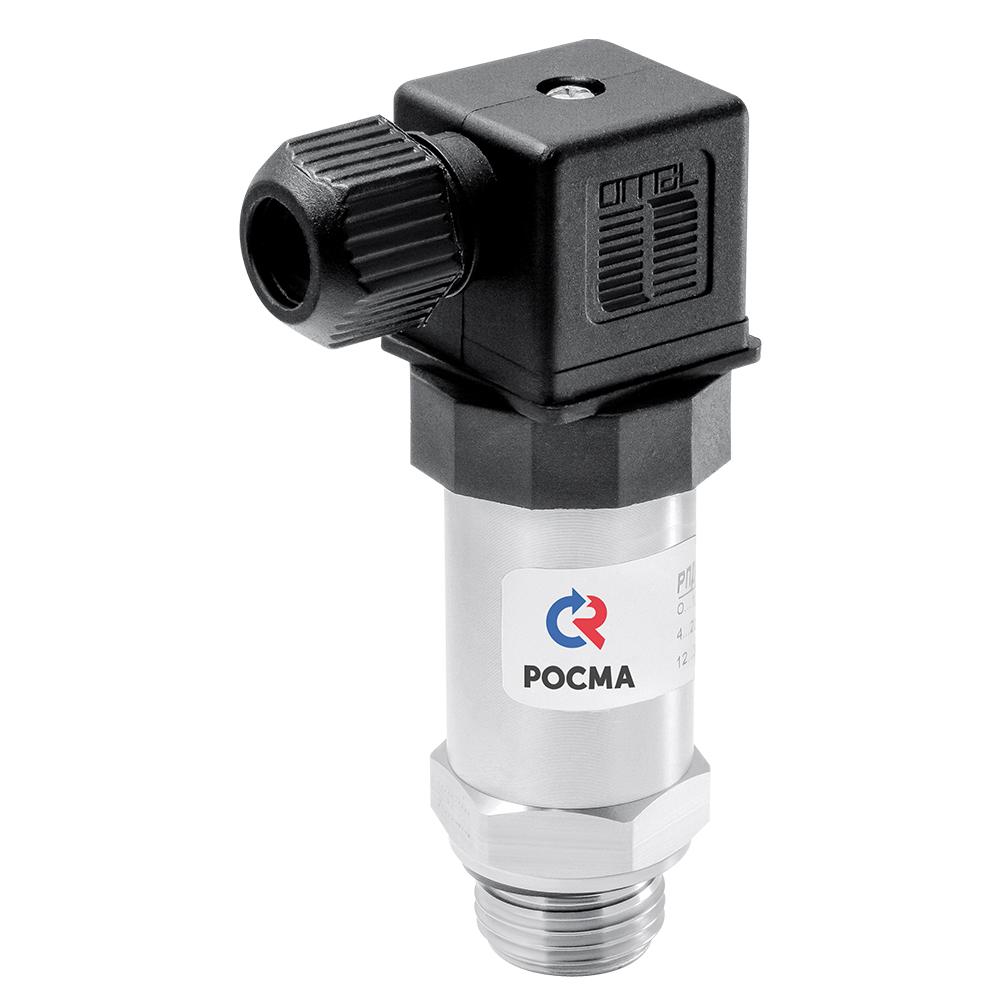

РПД-И-ФМ Датчики давления с фронтальной мембраной

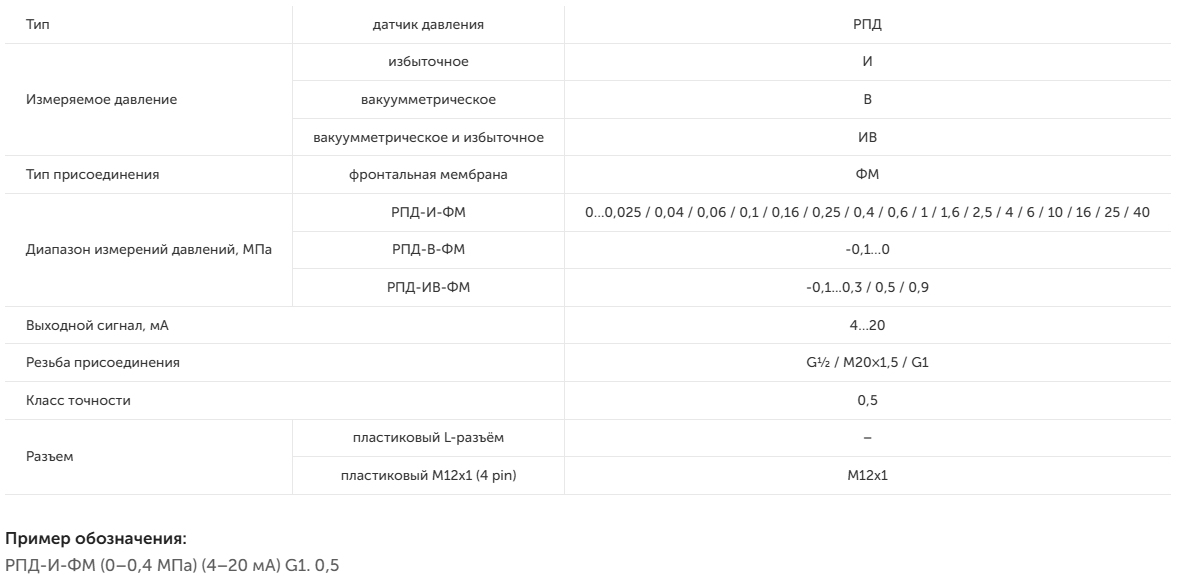

Датчики давления с открытой фронтальной мембраной предназначены для измерения и непрерывного преобразования избыточного (РПД-И-ФМ), вакуумметрического (РПД-В-ФМ), вакуумметрического и избыточного (РПД-ИВ-ФМ) давлений в унифицированный выходной сигнал постоянного тока.

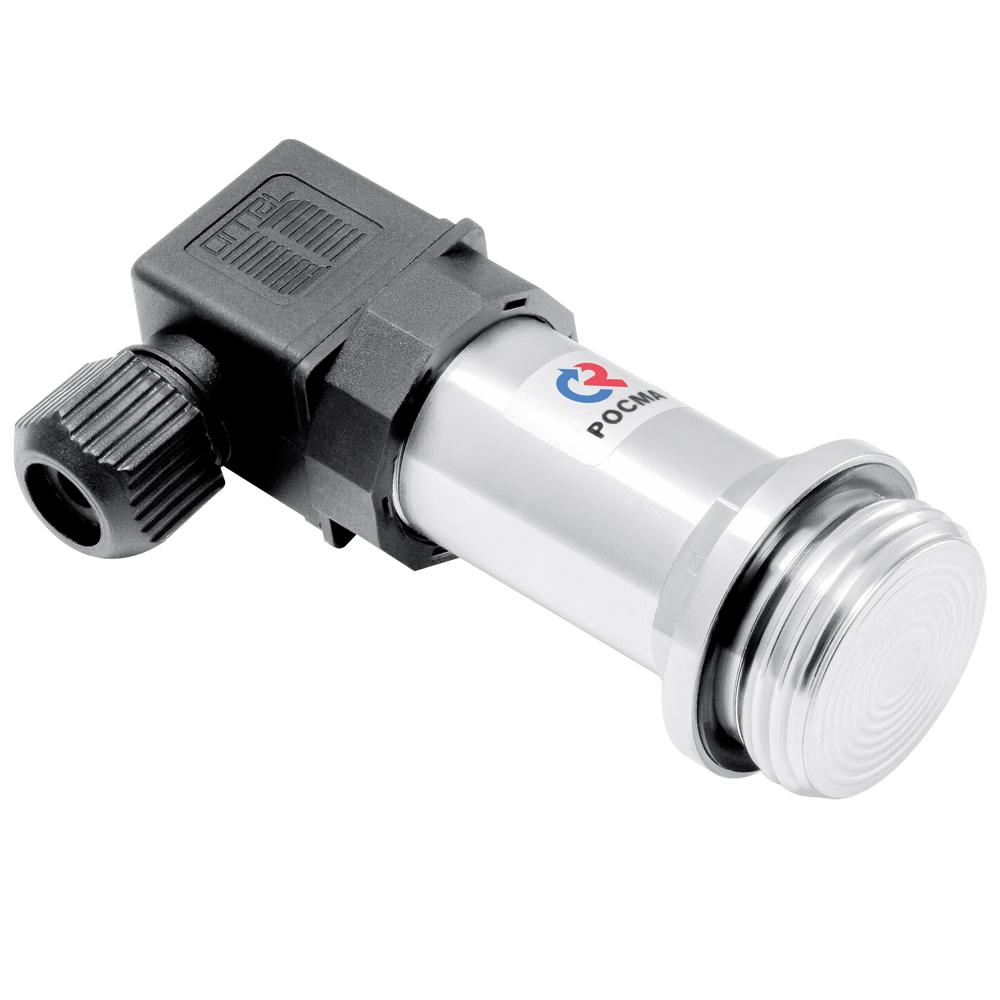

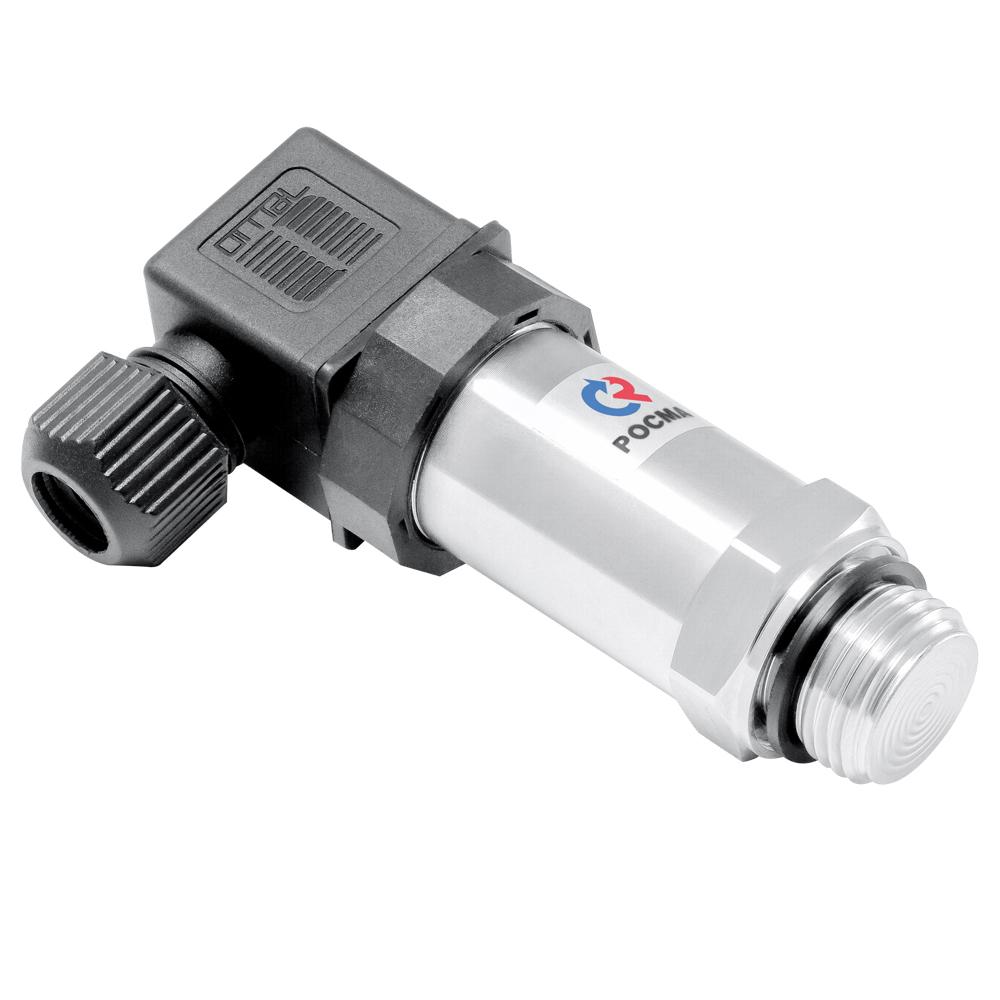

Присоединение с открытой мембраной позволяет использовать датчики для следующих измеряемых сред: вязкие, загрязненные или кристаллизующиеся жидкости, а также газы и пары, неагрессивные к нержавеющей стали.

Область применения: пищевая и фармацевтическая промышленность.

Монтаж (демонтаж) приборов производить при отсутствии давления в трубопроводе.

Для установки датчиков с фронтальной мембраной рекомендуется использовать бобышки №14, которые позволяют осуществить монтаж заподлицо.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается.

Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.

Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; погрешность измерений превышает допустимое значение. При монтаже прибора следует руководствоваться требованиями настоящей инструкции по эксплуатации, Правил эксплуатации электроустановок потребителей, Правил устройства электроустановок, а также другими документами, действующими на предприятии, регламентирующими монтаж средств измерения давления.
