Сварочные

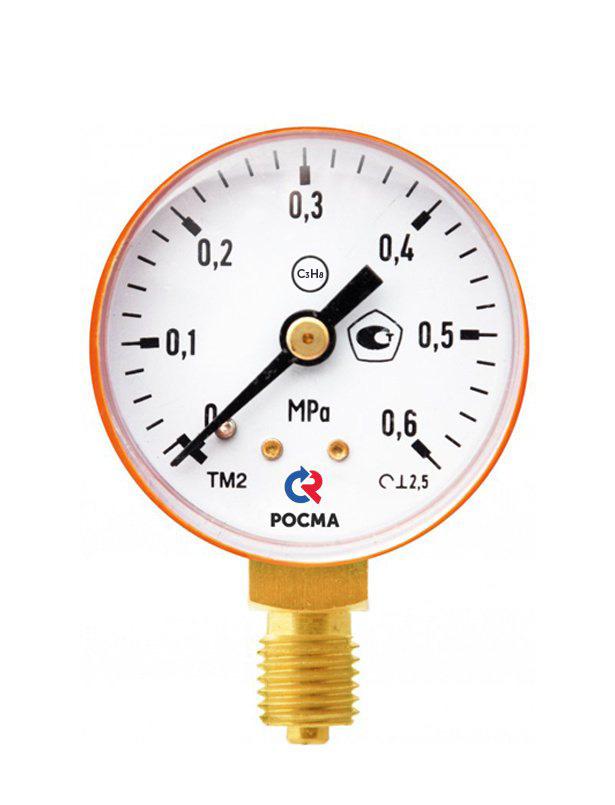

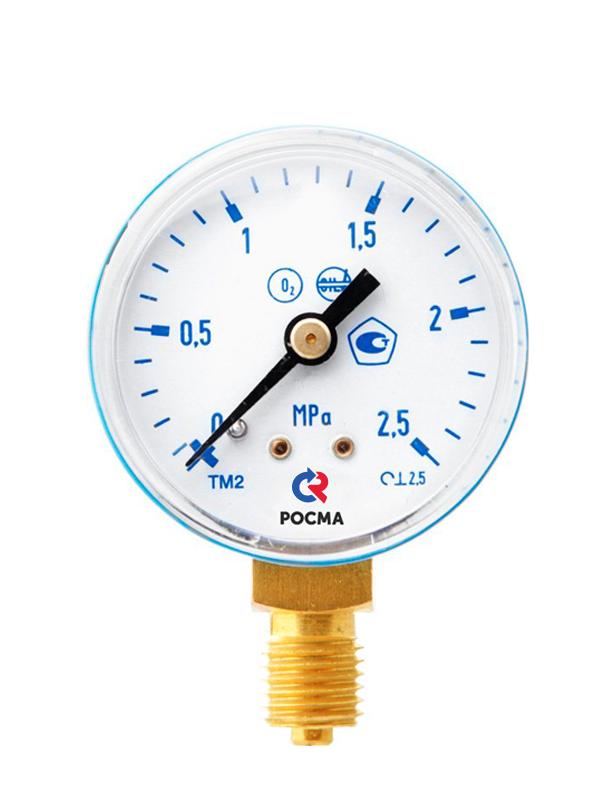

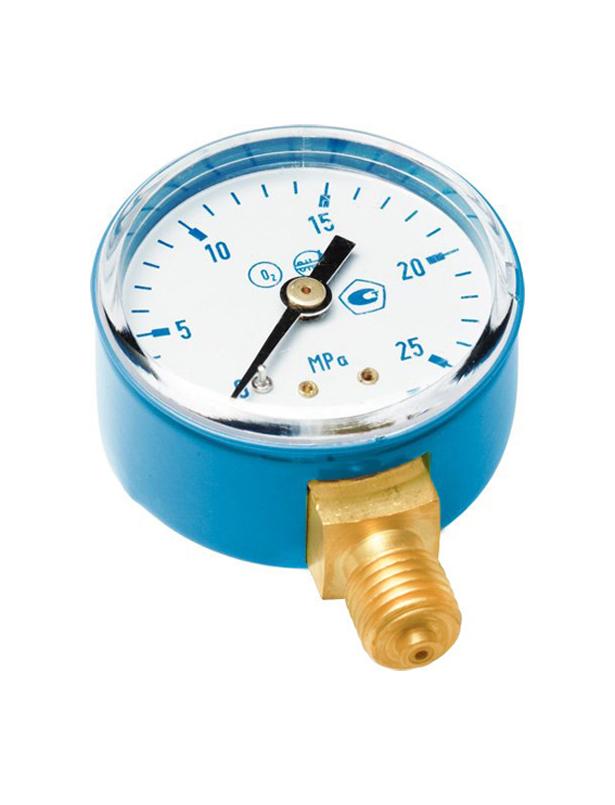

Сварочный (газовый) манометр применяется для измерения давления в жидких и газообразных, не вязких и не кристаллизирующихся измеряемых средах. При этом среда должна быть неагрессивна к медным сплавам, а максимальная температура не превышать 120 °C. Сварочные манометры производятся с диаметром корпуса 50 мм и обладают классом точности 2,5. Корпус манометра для редуктора выполнен из стали и имеет своё цветовое кодирование в зависимости от назначения прибора. В некоторых случаях прибор комплектуется защитным резиновым кожухом. Цвет кожуха зависит от типа газа, для которого предназначен данный манометр. Для кислородного манометра он голубой, для ацетиленового — серый, для пропанового — красный, а черный цвет кожуха используется для других газов. Приборы изготавливаются только с радиальным расположением штуцера и имеют различный диапазон показаний давлений в зависимости от измеряемой среды.
Область применения:применяются в баллонных редукторах и регуляторах.

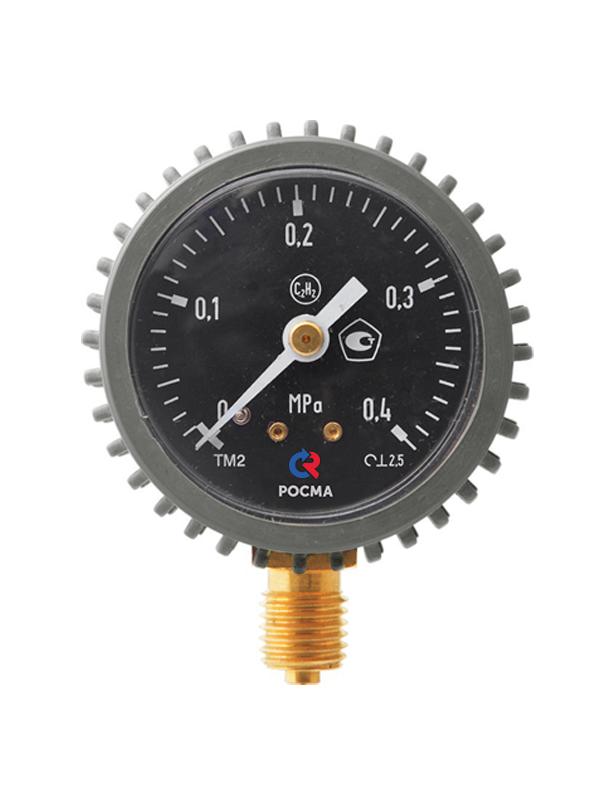

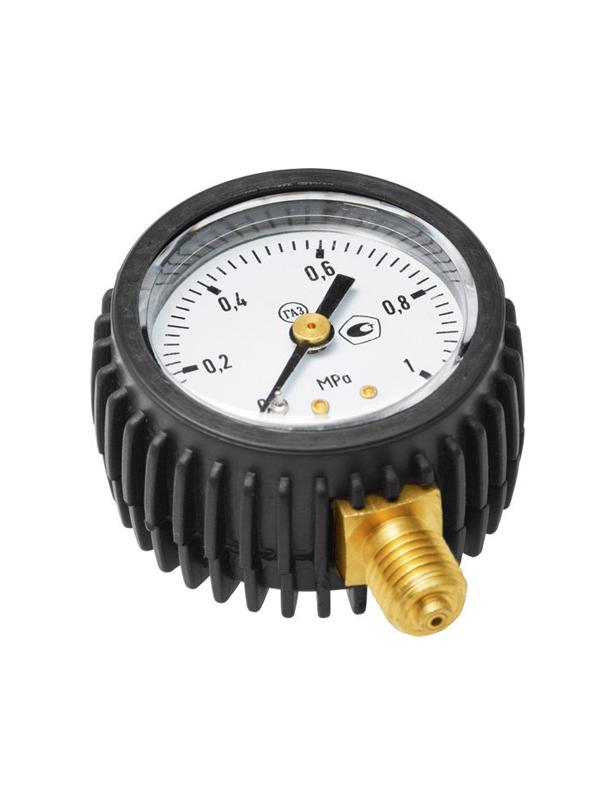

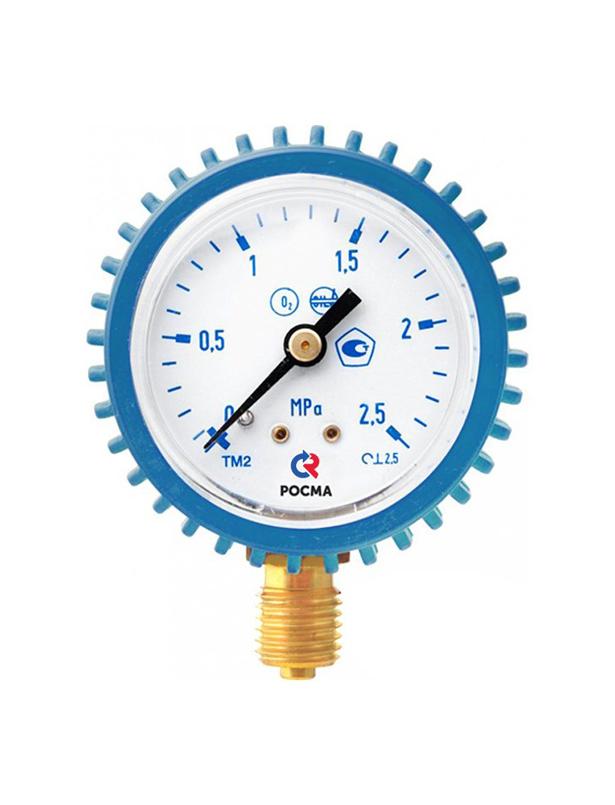

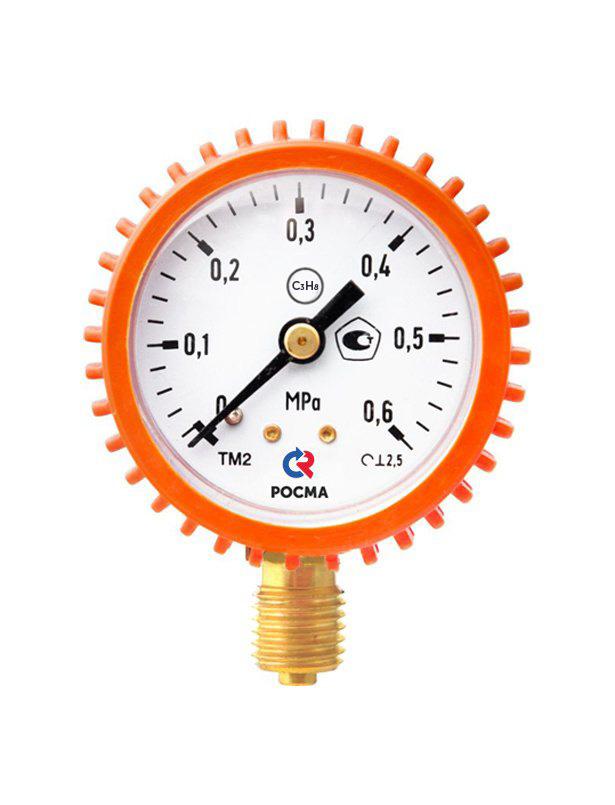

Сварочные манометры могут комплектоваться защитным резиновым кожухом.
| Диаметр корпуса | 50 мм | ||||||
| Класс точности | 2,5 | ||||||
| Диапазон показаний давлений |
|
||||||
| Рабочие диапазоны | Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 105% шкалы |
||||||
| Рабочая температура | Окружающая среда: −60…+60 °C Измеряемая среда: до +80 °C |
||||||
| Корпус | IP40, сталь 10, цветовое кодирование | ||||||
| Чувствительный элемент | Медный сплав | ||||||
| Трибко-секторный механизм | Медный сплав | ||||||
| Циферблат | Алюминий | ||||||
| Стекло | Органическое | ||||||
| Штуцер | Медный сплав | ||||||
| Присоединение | Радиальное | ||||||
| Резьба присоединения | M12×1,5 | ||||||
| Межповерочный интервал | 2 года | ||||||
| Техническая документация | ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 |
Монтаж/демонтаж манометра на редуктор должен производиться при отсутствии давления. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать газовый манометр разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.
При измерении давления кислорода, следует применять манометры только с маркировкой O2 на циферблате.
Прибор следует нагружать давлением постепенно, не допускать резких скачков давления и не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Манометр сварочный необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
| Тип | манометр | ТМ |
|---|---|---|
| Диаметр корпуса | 50 мм | 2 |
| Материал корпуса | сталь, цветовое кодирование (см. таблицу 1) | 1 |
| Материал штуцера и чувствительного элемента | медный сплав | 0 |
| Присоединение (расположение штуцера) | радиальное | Р |
| Гидрозаполнение | нет | 0 |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний | кислород | 0…0,1 / 1 / 2,5 / 16 / 25 / 40 МПа |
| ацетилен | 0…0,4 / 4 МПа | |
| пропан | 0…0,6 МПа | |
| другие газы | 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 16 / 25 / 40 МПа | |
| Резьба присоединения | М12×1,5 | |
| Класс точности | 2,5 | |
| Измеряемая среда | кислород | O2 |
| ацетилен | C2H2 | |
| пропан | C3H8 |
Пример обозначения: ТМ – 2 1 0 Р.00 (0–25 МПа) M12×1,5. 2,5 О2
