ТРМ148 универсальный ПИД-регулятор 8-канальный
Внимание!
Теперь прибор ТРМ148 выпускается и в корпусе Щ7 со съемными клеммниками и меньшей глубиной щитового крепления.
Назначение прибора ОВЕН ТРМ148
Применяется для построения автоматизированных систем мониторинга, контроля и управления технологическими процессами в пищевой, металлообрабатывающей промышленности, при производстве керамики, в системах климат-контроля и др.
Прибор выпускается в щитовом корпусе типа Щ4 и Щ7
Функциональные возможности многоканального ПИД - регулятора ОВЕН ТРМ148
- Линейка стандартных модификаций для наиболее распространенных технологических процессов
- Восемь универсальных входов для подключения широкого спектра датчиков
- До восьми встроенных выходных ЭЛЕМЕНТОВ различных типов в выбранной пользователем комбинации для управления исполнительными механизмами:
– 2-х позиционными (ТЭНы, двигатели, устройства сигнализации);
– 3-х позиционными (задвижки, краны). - Вычисление дополнительных функций от измеренных величин
- Задание графика коррекции уставки по измерениям другого входа или по времени
- Автонастройка ПИД-регуляторов
- Режим ручного управления выходной мощностью
- Встроенный интерфейс RS-485 (протокол ОВЕН)
- Широкие возможности конфигурирования:
– программа быстрого старта EasyGo;
– программа « Конфигуратор ТРМ148 » для свободного конфигурирования прибора;
– задание параметров с лицевой панели прибора. - Быстрый доступ к уставкам
|
Напряжение питания |
90...245 В перем. тока |
|
Частота напряжения питания |
47...63 Гц |
|
Потребляемая мощность |
не более 12 ВА |
|
Количество входов для подключения датчиков |
8 |
|
Время опроса одного входа |
не более 0,5 с |
|
Количество каналов регулирования |
8 |
|
Количество выходных элементов |
8 |
|
Интерфейс связи с компьютером |
RS-485 (протокол ОВЕН) |
|
Напряжение встроенного источника питания активных датчиков |
24 ± 3 В |
|
Максимальный ток встроенного источника питания |
180 мА |
|
Тип и габаритные размеры корпуса |
Щ4, 96х96х140 мм; Щ7, 144х169х50,5 мм |
|
Степень защиты корпуса |
IP54 со cтороны передней панели |
Характеристики измерительных датчиков
|
Тип датчика |
Диапазон измерений |
Разрешающая способность |
Предел основной приведенной погрешности |
|
ТСМ 50М/100М (W100=1,426) |
–50…+200 °С |
0,1 °С |
0,25 % |
|
ТСМ 50М/100М (W100=1,428) |
–190…+200 °С |
0,1 °С |
|
|
ТСП 50П/100П (W100=1,391) |
–200…+750 °С |
0,1 °С |
|
|
ТСП 50П/100П (W100= 1,385), Pt100 |
–200…+750 °С |
0,1 °С |
|
|
ТСП 500П/1000П (W100=1,391) |
–200…+750 °С |
0,1 °С |
|
|
ТСП 500П/1000П (W100=1,385), Pt1000 |
–200…+750 °С |
0,1 °С |
|
|
ТСП 100Н/1000Н (W100=1,617) |
–60…+180 °С |
0,1 °С |
|
|
ТСМ гр. 23 |
–50…+200 °С |
0,1 °С |
|
|
ТХК (L) |
–200…+800 °С |
0,1 °С |
0,5 % |
|
ТХА (К) |
–200…+1300 °С |
1 °С |
|
|
ТЖК (J) |
–200…+1200 °С |
1 °С |
|
|
ТНН (N) |
–200…+1300 °С |
1 °С |
|
|
ТПП (S), ТПП (R) |
0…+1750 °С |
1 °С |
|
|
ТПР (B) |
+200…+1800 °С |
1 °С |
|
|
ТВР (А-1) |
0…+2500 °С |
1 °С |
|
|
ТВР (А-2) |
0…+1800 °С |
1 °С |
|
|
ТВР (А-3) |
0…+1600 °С |
1 °С |
|
|
ТМК (Т) |
–200…+400 °С |
0,1 °С |
|
|
Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА |
0…100 % |
0,1 % |
0,25 % |
|
Сигнал напряжения –50…+50 мВ, 0…1 В |
0…100 % |
0,1 % |
0,25 % |
|
Датчик положения задвижки: |
|
|
|
|
– резистивный 0,9 кОм; 2,0 кОм |
0…100 % |
1 % |
0,25 % |
|
– токовый 0…5 мА, 0…20 мА, 4…20 мА |
0…100 % |
0,1 % |
0,25 % |
Характеристики выходных элементов
|
Обозн. |
Тип выходного элемента (ВЭ) |
Электрические характеристики |
|
Р |
электромагнитное реле |
4 при 220 В 50 Гц, cos |
|
К |
транзисторная оптопара структуры n–p–n типа |
400 мА при 60 В |
|
С |
симисторная оптопара |
50 мА при 300 В (пост. откр. симистор) |
|
И |
цифроаналоговый преобразователь «параметр–ток 4…20 мА» |
Сопротивление нагрузки 0…900 Ом |
|
У |
цифроаналоговый преобразователь «параметр–напряжение 0…10 В» |
Сопротивление нагрузки более 2 кОм |
|
Т |
выход для управления |
выходное напряжение 4...6 В |
> 0,4
Условия эксплуатации
|
Температура окружающего воздуха |
+1…+50 °С |
|
Атмосферное давление |
86...106,7 кПа |
|
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) |
не более 80 % |
Тип корпуса
| Щ4 |
Корпус для утопленного щитового монтажа с габаритными размерами 96×96×145 мм. Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00. |
| Щ7 |
Корпус для утопленного щитового монтажа с габаритными размерами 144×169×50,5 мм. Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00. |

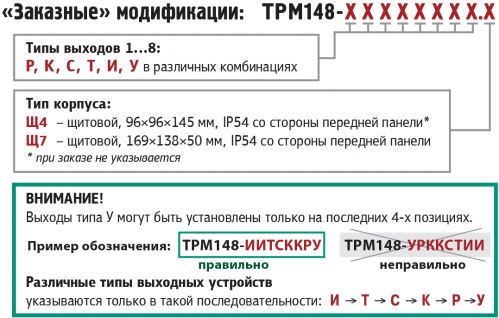

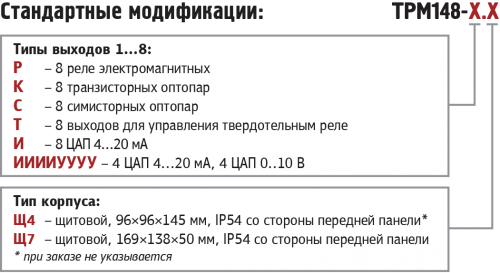

Обозначение
Для заказа прибора в корпусе Щ7 добавьте ".Щ7" в конец выбранной маркировки . Например ТРМ148-Р.Щ7 или ТРМ148-ИИИИРРРР.Щ7
