ТРМ151 универсальный двухканальный программный ПИД-регулятор

Класс точности 0,5/0,25Встроенный интерфейс RS-485Протокол OwenТаймер

Назначение прибора ОВЕН ТРМ151

Универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151 применяется для создания систем управления различного уровня сложности – от контуров локального регулирования до комплексных систем управления объектами с интеграцией в АСУ.


Прибор выпускается в корпусах 2-х типов: настенном Н и щитовом Щ1.

Функциональные возможности прибора ОВЕН ТРМ151

  • Один или два канала программного пошагового регулирования
  • Два встроенных универсальных входа и два выхода
  • Программное управление различными исполнительными механизмами:
    – 2-х позиционными (ТЭНы, двигатели);
    – 3-х позиционными (задвижки, краны);
    – дополнительными устройствами (заслонки, жалюзи, дымо- или парогенераторы и т.п.).
  • Автонастройка ПИД-регуляторов по современному эффективному алгоритму
  • Режим ручного управления выходной мощностью регулятора
  • Линейка стандартных модификаций для наиболее распространенных технологических процессов
  • Широкие возможности конфигурирования с ЭВМ или с передней панели прибора:
    – различные уровни доступа для оператора, технолога и наладчика системы;
    – для каждой стандартной модификации прибора – свой удобно организованный набор параметров
  • Программы быстрого старта, разработанные специально для каждой модификации
  • Возможность быстрого доступа к уставкам при программировании прибора с передней панели

Линейка стандартных модификаций для распространенных технологических процессов

Для упрощения конфигурирования прибора ТРМ151 компания ОВЕН разработала линейку модификаций, ориентированных на решение типовых задач автоматизации.

Каждая модификация имеет жесткую структуру, которую конфигурировать не требуется. Пользователю остается только задать рабочие параметры.




Общие технические характеристики

Напряжение питания

90...245 В перем. тока

Частота напряжения питания

47...63 Гц

Потребляемая мощность

не более 6 ВА

Количество входов для подключения датчиков

2

Время опроса одного входа

0,3 с

Количество выходных элементов

2

Интерфейс связи с компьютером

RS-485 (протокол ОВЕН)

Габаритные размеры (мм) и степень защиты корпуса:



– настенный Н

130х105х65, IP44

– щитовой Щ1

96x96x70, IP54 со cтороны передней панели



Характеристики измерительных датчиков

Тип датчика

Диапазон измерений

Разрешающая способность

Предел основной приведенной погрешности

ТСМ 50М/100М (W100=1,426), ТСМ гр. 23

–50…+200 °С

0,1 °С

0,25 %

ТСМ 50М/100М (W100=1,428)

–190…+200 °С

0,1 °С

ТСП 50П/100П (W100=1,391)

–200…+750 °С

0,1 °С

ТСП 50П/100П (W100= 1,385), Pt100

–200…+750 °С

0,1 °С

ТСП 500П/1000П (W100=1,391)

–200…+750 °С

0,1 °С

ТСП 500П/1000П (W100=1,385), Pt1000

–200…+750 °С

0,1 °С

ТСП 100Н/1000Н (W100=1,617)

–60…+180 °С

0,1 °С

ТСМ гр. 23

–50…+200 °С

0,1 °С

ТХК (L)

–200…+800 °С

0,1 °С

0,5 %

ТХА (К)

–200…+1300 °С

1 °С

ТЖК (J)

–200…+1200 °С

1 °С

ТНН (N

–200…+1300 °С

1 °С

ТПП (S), ТПП (R)

0…+1750 °С

1 °С

ТПР (B)

+200…+1800 °С

1 °С

ТВР (А-1)

0…+2500 °С

1 °С

ТВР (А-2)

0…+1800 °С

1 °С

ТВР (А-3)

0…+1600 °С

1 °С

ТМК (Т)

–200…+400 °С

0,1 °С

Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА

0…100 %

0,1 %

0,25 %

Сигнал напряжения –50…+50 мВ, 0…1 В

0…100 %

0,1 %

0,25 %

Датчик положения задвижки:







– резистивный 0,9 кОм; 2,0 кОм

0…100 %

1 %

0,25 %

– токовый 0…5 мА, 0…20 мА, 4…20 мА

0…100 %

0,1 %

0,25 %



Характеристики выходных элементов

Обозн.

Тип выходного элемента (ВЭ)

Электрические характеристики

Р

электромагнитное реле

4 при 220 В 50 Гц, cos ТРМ151 универсальный двухканальный программный ПИД-регулятор > 0,4

К

транзисторная оптопара структуры n–p–n типа

400 мА при 60 В

С

симисторная оптопара

50 мА при 600 В (пост. откр. симистор)
или 0,5 А (симистор вкл. с частотой не более 100 Гц и tимп. = 5 мс)

И

цифроаналоговый преобразователь «параметр–ток 4…20 мА»

Сопротивление нагрузки 0…900 Ом

У

цифроаналоговый преобразователь «параметр–напряжение 0…10 В»

Сопротивление нагрузки более 2 кОм

Т

выход для управления
твердотельным реле

выходное напряжение 4...6 В
максимальный выходной ток 50 мА



Условия эксплуатации

Температура окружающего воздуха

+1…+50 °С

Атмосферное давление

86...106,7 кПа

Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)

не более 80 %

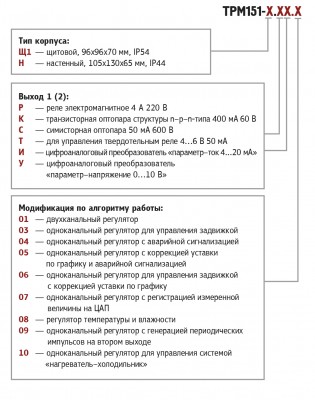

Обозначения при заказе ОВЕН ТРМ151

Стандартные модификации ТРМ151 для распространенных технологических процессов ТРМ151-01

Универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151. Стандартные модификации


2 канала пошагового регулирования, каждый из которых подключен к своему выходному элементу. Регулятор может работать в режимах ПИД и ON/OFF

ТРМ151-03

Универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151. Стандартные модификации


Одноканальное пошаговое регулирование задвижкой с датчиком положения или без него. Применяется в системах вентиляции, водоснабжения, в пищевой промышленности, может применяться как регулятор соотношения

ТРМ151-04

Универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151. Стандартные модификации


Одноканальное пошаговое регулирование по измеренной или вычисленной величине. Имеется блок контроля выхода величины за допустимый диапазон («инспектор»). Сигнал инспектора подается на выходной элемент 2, к которому подключается средство аварийной сигнализации (лампа, звонок и т. д.)

ТРМ151-05

Универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151. Стандартные модификации


Одноканальное пошаговое регулирование, при этом уставка регулятора может быть скорректирована по определенной функции от значения, измеренного на входе 2. Также может быть подключен блок инспектора, соединенный со вторым выходом прибора. Применяется в погодозависимых системах отопления, многозонных электропечах, теплицах и инкубаторах

ТРМ151-06

Универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151. Стандартные модификации


Одноканальное пошаговое регулирование задвижкой без датчика положения. При этом уставка регулятора может быть скорректирована по определенной функции от значения, измеренного на входе 2. Применяется в погодозависимых системах отопления, вентиляции, теплицах и инкубаторах, может применяться как регулятор соотношения

ТРМ151-07

Универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151. Стандартные модификации


Одноканальное пошаговое регулирование по измеренной или вычисленной величине. Эта величина дублируется на ЦАП 4…20 мА, к которому подключается аналоговый регистратор. Применяется при автоматизации процессов, требующих регистрации на аналоговых самописцах

ТРМ151-08

Универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151. Стандартные модификации


Одновременное пошаговое регулирование температуры и влажности. Вычисление влажности производится психрометрическим методом по температуре «сухого» и «влажного» термометров. Применяется при автоматизации климатических камер и теплиц

ТРМ151-09

Универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151. Стандартные модификации


Одноканальное пошаговое регулирование по измеренной или вычисленной величине. На второй выход прибора можно на определенном шаге программы подать периодические импульсы. Применяется для автоматизации различных установок, требующих включения дополнительного или сигнального оборудования. Находит широкое применение в пищевой и лесной промышленности

ТРМ151-10

Универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151. Стандартные модификации


Одноканальное пошаговое регулирование с помощью системы «нагреватель – холодильник». Применяется для автоматизации климатических камер, систем вентиляции и кондиционирования
