ТРМ251 одноканальный программный ПИД-регулятор

Электромагнитная совместимость класса АКласс точности 0,5/0,25Протокол ModBusТаймерГрафик пошагового регулирования

Проанализировав опыт эксплуатации промышленных регуляторов со встроенным таймером и поддержкой выполнения программ технолога (ТРМ501, ТРМ151, МПР51), компания ОВЕН выпустила на рынок ТРМ251 – программный ПИД регулятор. Этот прибор объединил в себе возможности современного, универсального средства управления технологическим процессом, простоту в эксплуатации, интуитивно понятный интерфейс оператора и надежность, обеспеченную применением современной элементной базы. ТРМ251 соответствует классу «А» по электромагнитной совместимости в промышленных условиях.

Назначение прибора ОВЕН ТРМ251

Одноканальный программный ПИД-регулятор ОВЕН ТРМ251 применяется для управления многоступенчатыми температурными режимами в системах управления электропечами (камерными, элеваторными, шахтными, плавильными и др.).

Прибор имеет удобный, интуитивно понятный человеко-машинный интерфейс.


Прибор выпускается в корпусах 2-х типов: настенном Н и щитовом Щ1.

Функциональные возможности прибора ОВЕН ТРМ251

  • Два универсальных входа (основной и резервный)
  • Функция резервирования датчиков – автоматическое включение резервного датчика в случае отказа основного
  • Время опроса входа – 300 мс
  • Программное пошаговое ПИД-регулирование – 3 программы технолога по 5 шагов
  • Автонастройка ПИД-регулятора по современному эффективному алгоритму
  • Три управляющих выхода:
    – управление исполнительным механизмом (э/м реле, транзисторная или симисторная оптопара, 4...20 мА, выход для управления внешним твердотельным реле)
    – сигнализация о выходе регулируемой величины за заданные пределы (э/м реле)
    – сигнализация о неисправности датчика или обрыве контура регулирования LBA (э/м реле) или регистрация (4...20 мА)
  • Удобный человеко-машинный интерфейс
  • Сетевой интерфейс RS-485 (протоколы Modbus RTU/ASCII, ОВЕН)
  • Конфигурирование на ПК или с лицевой панели прибора
  • Функция сохранения образа EEPROM



Напряжение питания

90...245 В переменного тока

Частота напряжения питания

47...63 Гц

Потребляемая мощность

не более 6 ВА

Количество универсальных входов

2 (основной и резервный)

Минимальное время опроса датчика

0,3 с

Количество выходных элементов

3

Тип интерфейса связи

RS-485

Протоколы передачи данных

ОВЕН, Modbus RTU, Modbus ASCII

Скорость передачи данных:



– по протоколу ОВЕН

2,4; 4,8; 9,6; 14,4; 19,6; 28,8; 38,4; 57,6; 115,2 кбит/с

– по протоколу Modbus RTU/ASCII

9,6; 14,4; 19,6; 28,8; 38,4; 57,6; 115,2 кбит/с

Габаритные размеры (мм) и степень защиты корпуса:



– настенный Н

130х105х65, IP44

– щитовой Щ1

96x96x70, IP54 со cтороны передней панели

Масса прибора

не более 0,5 кг

Характеристики измерительных датчиков

Тип датчика

Диапазон измерений

Разрешающая способность*

Предел основной приведенной погрешности

ТСМ 50М/100М (W100=1,426)

–50…+200 °С

0,1 °С

±0,25 %

ТСМ 50М/100М (W100=1,428)

–99…+200 °С

0,1 °С

ТСП 50П/100П (W100=1,391)

–200…+750 °С

0,1 °С

ТСП 50П/100П (W100= 1,385), Pt100

–200…+750 °С

0,1 °С

ТСП 500П/1000П (W100=1,391)

–200…+750 °С

0,1 °С

ТСП 500П/1000П (W100=1,385), Pt1000

–200…+750 °С

0,1 °С

ТСП 100Н/1000Н (W100=1,617)

–60…+180 °С

0,1 °С

ТСМ гр. 23

–50…+180 °С

0,1 °С

ТХК (L)

–200…+800 °С

0,1 °С

±0,5 %

ТХА (К)

–200…+1300 °С

0,1 °С

ТЖК (J)

–200…+1200 °С

0,1 °С

ТНН (N)

–200…+1300 °С

0,1 °С

ТПП (S), ТПП (R)

0…+1750 °С

0,1 °С

ТПР (B)

+200…+1800 °С

0,1 °С

ТВР (А-1)

0…+2500 °С

0,1 °С

ТВР (А-2)

0…+1800 °С

0,1 °С

ТВР (А-3)

0…+1800 °С

0,1 °С

ТМК (Т)

–200…+400 °С

0,1 °С

Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА

0…100 %

0,1 %

±0,25 %

Сигнал напряжения –50…+50 мВ, 0…1 В

0…100 %

0,1 %

* При измерении температуры выше 999,9 °С и ниже минус 99,9 °С разрешающая способность прибора 1 °С



Характеристики выходных элементов

Обозн.

Тип выходного элемента (ВЭ)

Электрические характеристики

Р

электромагнитное реле

для ВЭ1 – 4 А, для ВЭ2, ВЭ3 – 2 А при 220 В 50 Гц, cos ТРМ251 одноканальный программный ПИД-регулятор>0,4

К

транзисторная оптопара n–p–n типа

400 мА при 60 В пост. тока

С

симисторная оптопара

50 мА при 250 В (пост. откр. симистор)
или 400 мА (симистор вкл. с частотой 50±1 Гц и tимп. не более 2 мс)

И

цифроаналоговый преобразователь «параметр–ток 4…20 мА»

сопротивление нагрузки 0…1300 Ом
напряжение питания 10...36 В

Т

выход для управления
внешним твердотельным реле

выходное напряжение 4...6 В
максимальный выходной ток 70±20 мА



Условия эксплуатации

Температура окружающего воздуха

+1...+50 °С

Атмосферное давление

84...106,7 кПа

Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)

не более 80 %

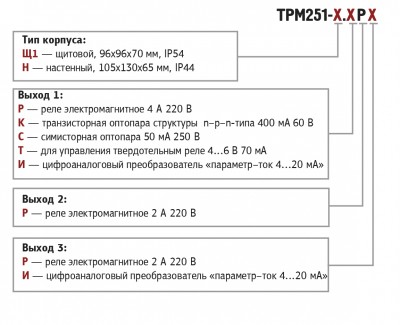

Обозначения при заказе ОВЕН ТРМ251
