ТРМ32 для регулирования температуры в системах отопления и ГВС

Электромагнитная совместимость класса АВстроенный интерфейс RS-485Протокол ModBusПротокол Owen

Назначение контроллера температуры ОВЕН ТРМ32

Промышленный контроллер ОВЕН ТРМ32 предназначен для контроля и регулирования температуры в контурах отопления и горячего водоснабжения.


Промышленный контроллер для регулирования температуры в системах отопления ОВЕН ТРМ32 выпускается в щитовом корпусе типа Щ4 или типа Щ7, степень защиты со стороны лицевой панели IP54.

Функциональные возможности контроллера

  • Регулирование температуры в контуре отопления по отопительному графику
  • Поддержание постоянной заданной температуры в контуре горячего водоснабжения (ГВС)
  • Высокая точность поддержания температуры, обеспеченная ПИД-регуляторами
  • Защита системы отопления от превышения температуры обратной воды
  • Переключение режимов «день/ночь»
  • Регистрация данных на ЭВМ по интерфейсу RS-485 по заказу

Бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL.

Сравнение приборов для управления системами отопления и ГВС

Промышленный контроллер для регулирования температуры в системах отопления ОВЕН ТРМ32

Контроллеры для систем отопления и горячего водоснабжения (ГВС) ТРМ132М

Контроллер для одно- и двухконтурных систем отопления и ГВС ОВЕН ТРМ232

 Промышленный контроллер ТРМ32 в корпусе Щ7
 Контроллеры для систем отопления и горячего водоснабжения (ГВС) ТРМ132М
 Контроллер для одно- и двухконтурных систем отопления и ГВС ОВЕН ТРМ232

Для систем отопления и ГВС с регулирующими клапанами с 3-хпозиционным (220 В 50 Гц) управлением.

  • Датчики температуры – 50М, 100М, 50П, 100П, Pt100



Для систем отопления и ГВС с регулирующими клапанами с 3-хпозиционным (220 В 50 Гц) либо аналоговым (0…10 В, 4…20 мА) управлением.

  • Универсальные входы.
  • Управление циркуляционными насосами.
  • Управление клапаном контура подпитки.





Для одноконтурных (одна система отопления/ одна система ГВС/ один контур «теплые полы») или двухконтурных (две СО, или две ГВС, или СО и ГВС и т.п.) систем.

  • Для регулирующих клапанов с 3-хпозиционным (220 В 50 Гц) либо аналоговым (0…10 В, 4…20 мА) управлением.
  • Универсальные входы.
  • Управление циркуляционными насосами.
  • Управление насосами ХВС
  • Управление насосами контура подпитки
  • «Быстрый старт» для типовых систем






Наименование характеристики

Значение

Напряжение питания

от 130 до 242 В (номинальное значение 220 В)

Потребляемая мощность

не более 6 ВА

Диапазон контроля температуры

–50... + 199,9°С

Тип входных ТС

ТСМ, ТСП

Количество каналов контроля температуры

4

Количество дискретных входов

1

Время цикла опроса датчиков

не более 6 с

Количество выходных реле

4

Максимальный ток, коммутируемый контактами реле

1 А при напряжении 220 В 50 Гц (cos j > 0,4)

Адаптеры, используемые для подключения прибора к RS-232 порту ПК

АС3М для приборов ТРМ32.Х.ХХ.RS

Адаптер, используемый для подключения прибора к USB порту ПК

АС4 (для приборов ТРМ32-Х.ХХ.RS)



Габаритные размеры

Щ4, щитовой

96×96×145 мм; IP54

Щ7, щитовой

144×169×50,5 мм; IP54

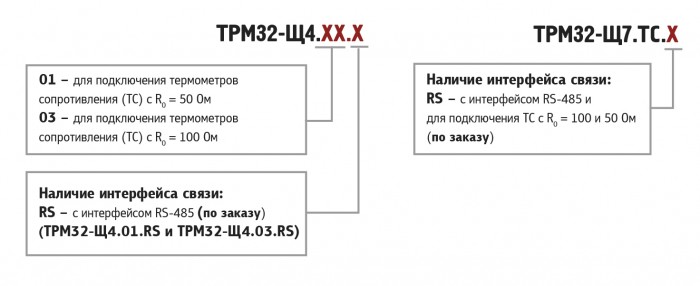

Контроллер для регулирования температуры в системах отопления и ГВС ОВЕН ТРМ32-Щ4. Модификации

Тип корпуса

Щ4

Корпус для утопленного щитового монтажа с габаритными размерами 96×96×145 мм.

Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00.

Щ7

Корпус для утопленного щитового монтажа с габаритными размерами 144×169×50,5 мм.

Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00.



Тип датчиков и наличие интерфейса

Корпус Щ4
01 без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 50 Ом
01.RS с интерфейсом RS-485 и для подключения ТС с R0 = 50 Ом
03 без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 100 Ом
03.RS с интерфейсом RS-485 и для подключения ТС с R0 = 100 Ом



Корпус Щ7
ТС без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 100 и 50 Ом
ТС.RS с интерфейсом RS-485 и для подключения ТС с R0 = 100 и 50 Ом
