БП14 многоканальные блоки питания до 14 Вт

Назначение

Многоканальный блок питания БП14 предназначен для питания стабилизированным напряжением 24 В или 36 В датчиков с унифицированным выходным токовым сигналом.


Блок питания БП14 выпускается в корпусе с креплением на DIN-рейку типа Д4.



Основные функции

  • Преобразование переменного (постоянного) напряжения в постоянное стабилизированное в двух или четырех независимых каналах
  • Ограничение пускового тока
  • Защита от перенапряжения и импульсных помех на входе
  • Защита от перегрузки, короткого замыкания и перегрева
  • Индикация о наличии напряжения на выходе каждого канала



Входное напряжение:



– переменного тока

90...264 В

– постоянного тока

110...370 В

Частота входного переменного напряжения

47...63 Гц

Порог срабатывания защиты по току

(1,2...1,8) Imax

Суммарная выходная мощность

14 Вт

Количество выходных каналов

2 или 4

Номинальное выходное напряжение канала

24 или 36 В

Нестабильность выходного напряжения при изменении напряжения питания

±0,2 %

Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax

±0,2 %

Рабочий диапазон температур

–20...+50 °C

Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур

±0,025 % / °C

Электрическая прочность изоляции:



– вход – выход (действующее значение)

2 кВ

– выход – выход (действующее значение)

1,5 кВ

– вход – корпус (действующее значение)

1,5 кВ

Уровень радиопомех

по ГОСТ Р 51527 группа С

Тип и габаритные размеры корпуса

Д4, 72х90х58 мм

Степень защиты корпуса (со стороны передней панели)

IP20

Выходные параметры

Модификация прибора

Кол-во каналов

Выходное напряжение в канале, В

Амплитуда пульсации выходного напряжения, мВ

Макс. ток нагрузки в канале Imax, мА

Макс. ток потребления при выходном напряжении ~220 В, А

БП14Б-Д4.4-24

4

24 ± 0,48 %

60

145

0,15

БП14Б-Д4.4-36

4

36 ± 0,72 %

60

95

0,15

БП14Б-Д4.2-24

2

24 ± 0,48 %

60

290

0,15

БП14Б-Д4.2-36

2

36 ± 0,72 %

60

190

0,15



Условия эксплуатации

Температура окружающего воздуха

–20...+50 °С

Атмосферное давление

86...106,7 кПа

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %

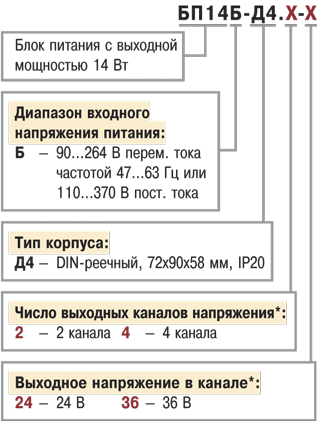

Модификации ОВЕН БП14-Д4


* Число каналов и значение выходного напряжения выбирается при заказе.
