ДТПХхх1 термопары поверхностные
Предназначены для измерения температуры поверхностей при помощи закладных деталей в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалом термопар и влажностью не более 80%.
Конструктивное исполнение ОВЕН ДТПК (ХА), ДТПL(ХК)
|
Конструктивное исполнение |
Мо де ль |
Диаметр термо- электрода |
D, мм |
D1, мм |
Тип изо ля ции |
Диапазон измеряемых температур |
Длина термопары L, м |
Длина кабельного вывода l, мм
|
|
|
011 |
0,5 мм |
1,8 |
2,0 |

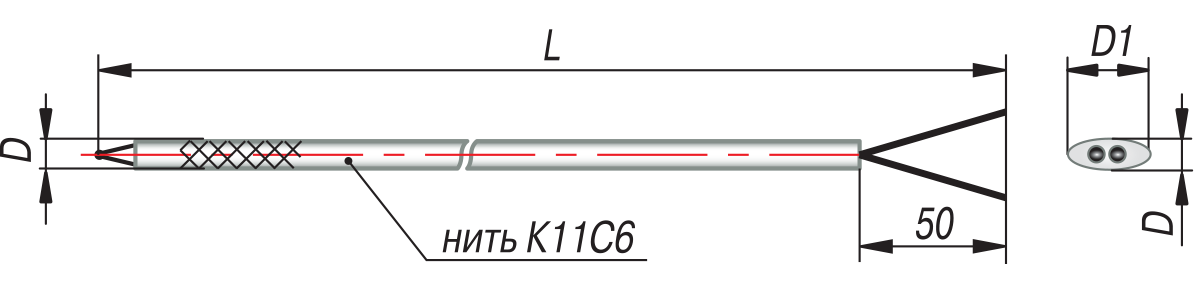

нить К11С6 |
ДТПК |
1,5 5 10 15 20 по заказу - любая
|
– |
|
0,7 мм |
2,0 |
2,8 |
||||||
|
1,2 мм |
2,8 |
4,0 |
||||||
|
|
021 |
0,5 |
4,63...5 |
- |

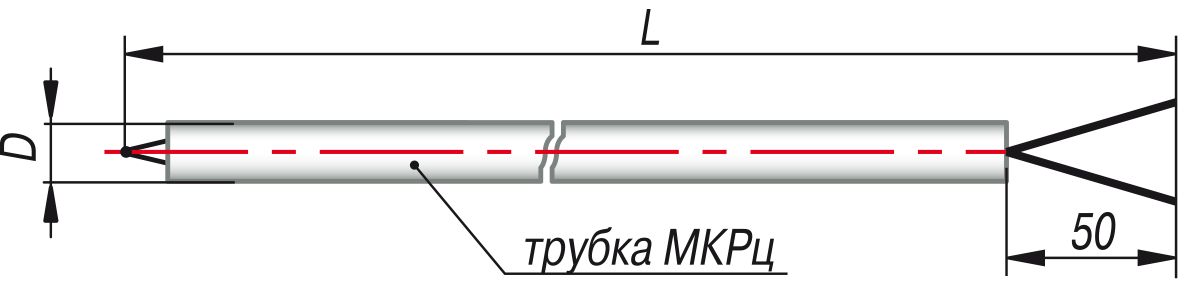

трубка МКРц |
ДТПК |
– |
|
|
0,7 |
||||||||
|
|
1,2 |
6,4...7,0 |
- |

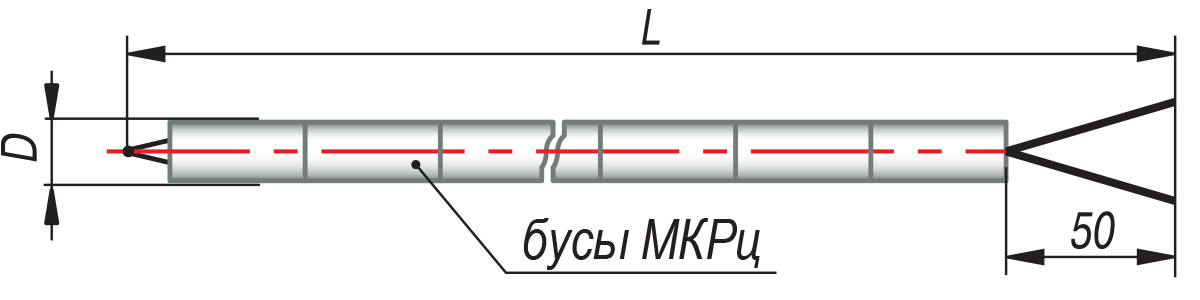

бусы МКРц
|
||||
|
|
3,2 |
12 |
- |

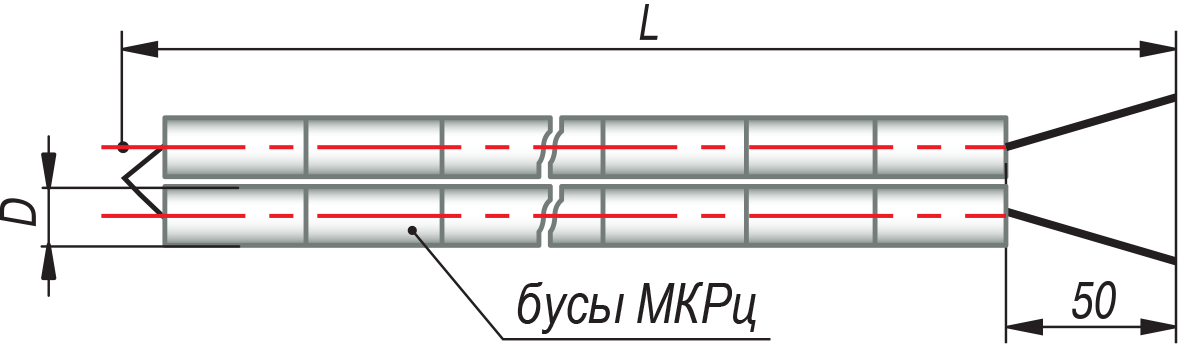

бусы МКРц
|
||||
|
|
031 |
0,5 |
1,8 |
4,63 |
трубка МКРц/ бусы |
по заказу – любая (до 20 м) |
||
|
0,7 |
2,0 |
7,0 |
||||||
|
1,2 |
2,8 |
7,0 |
Примечание: L – длина ТП и l – длина термопарного кабеля определяются заказчиком.
Технические характеристики
|
Характеристика |
Модель 011 |
Модель 021, 031 |
||
|
Номинальная статическая характеристика |
К(ХА) |
L(ХК) |
К(ХА) |
L(ХК) |
|
Рабочий диапазон измеряемых температур |
–40...+300 °С |
–40...+300 °С |
–40...+1100 °С |
–40...+600 °С |
|
Класс допуска |
2 |
2 |
||
|
Показатель тепловой инерции |
не более 3 с |
не более 3 с |
||

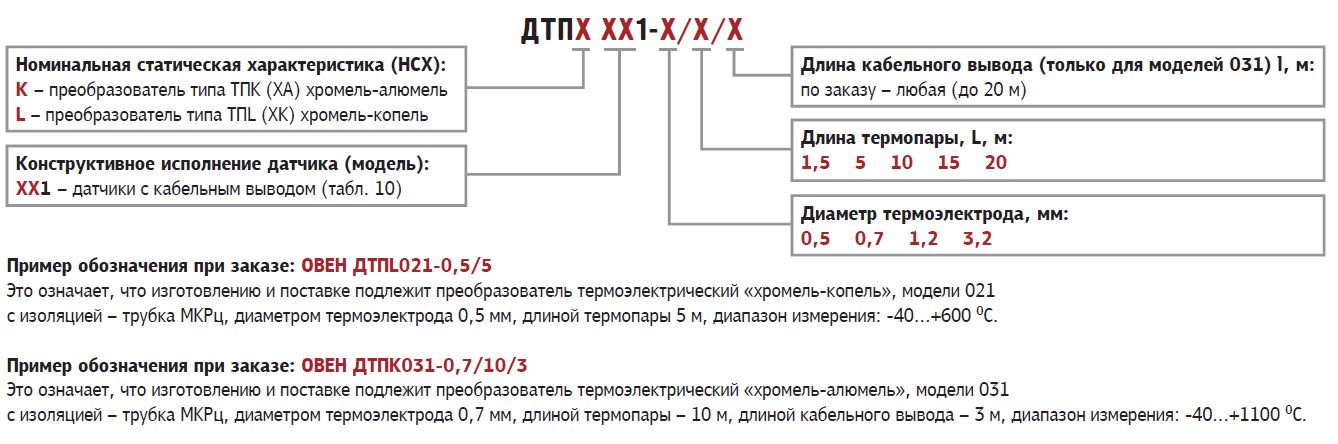

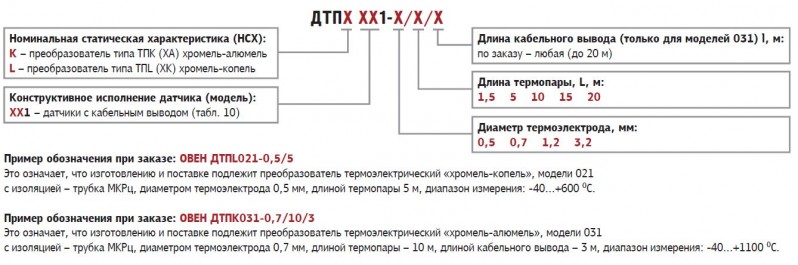

Обозначение при заказе
