ДТС3ххх термосопротивления HVAC
Отличительные особенности специализированных датчиков температуры для систем отопления, кондиционирования и вентиляции (HVAC)
- Предназначены для работы с контроллерами ОВЕН ПЛК, с приборами ОВЕН ТРМ133, ТРМ148, ТРМ151, МВА8, а также совместимы с контроллерами других производителей (российских и зарубежных).
- Полная взаимозаменяемость с наиболее распространенными зарубежными моделями.
- Чувствительный элемент – Pt1000 или Pt100.
Технические характеристики
|
Параметр |
Значение |
|
Температура среды |
-50…120 °С |
|
Погрешность измерения |
(0,3+0,005|t|) °С |
|
Схема соединения |
– двухпроводная (3- и 4-проводная – для Pt100 и 50М) |
Сравнительная таблица ОВЕН ДТС3ххх-Pt1000/Pt100
|
Изображение |
Конструктивное исполнение |
Модель |
Чувствительный элемент |
Длина монтажной части, мм |
Степень защиты |
Применение датчика |
|
|
 |

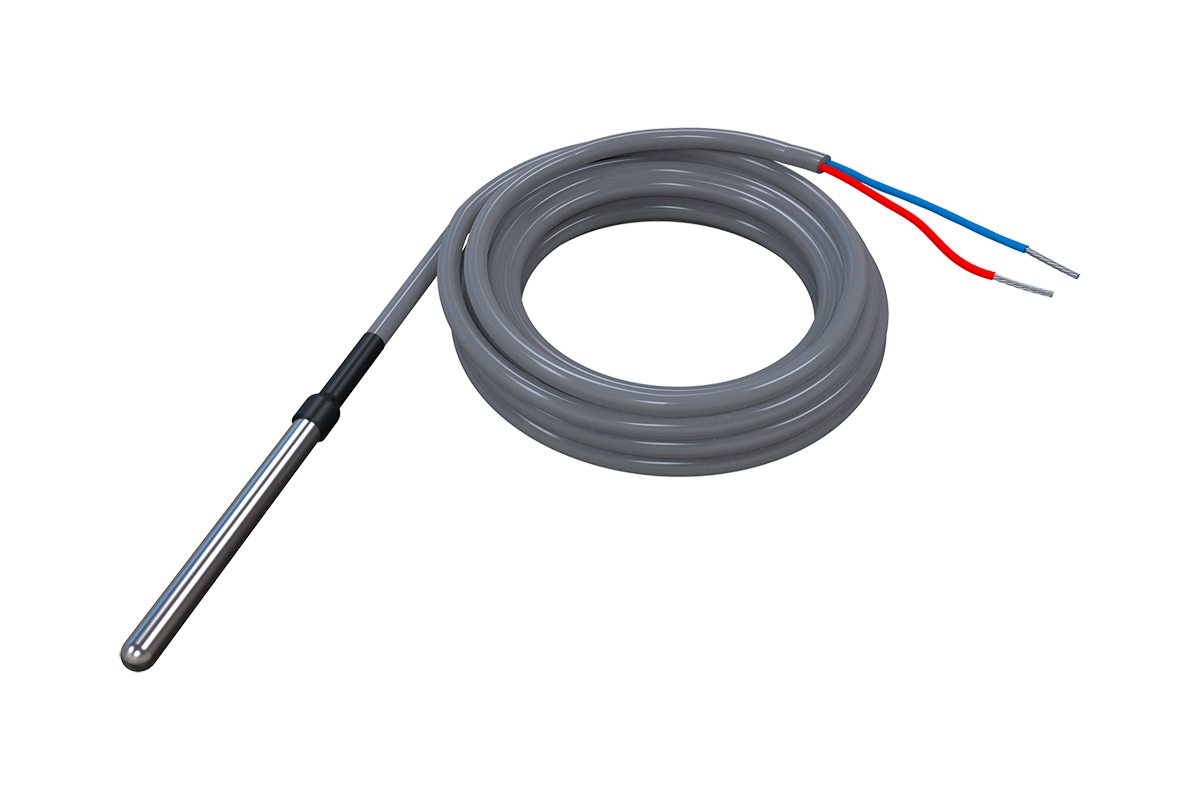

3014 |
Pt1000 Pt100 |
50 |
IP67 |
ДТС3014-PТ1000.B2.50/2 ДТС3014-PТ100.B3.50/2 для измерения температуры воды в контурах нагрева. |
|
|
 |
3194 |
Pt1000 Pt100 |
250 |
IP67 |
ДТС3194-PТ1000.B2.250/2 для измерения температуры воды в трубопроводах контуров отопления. |
|
|
 |

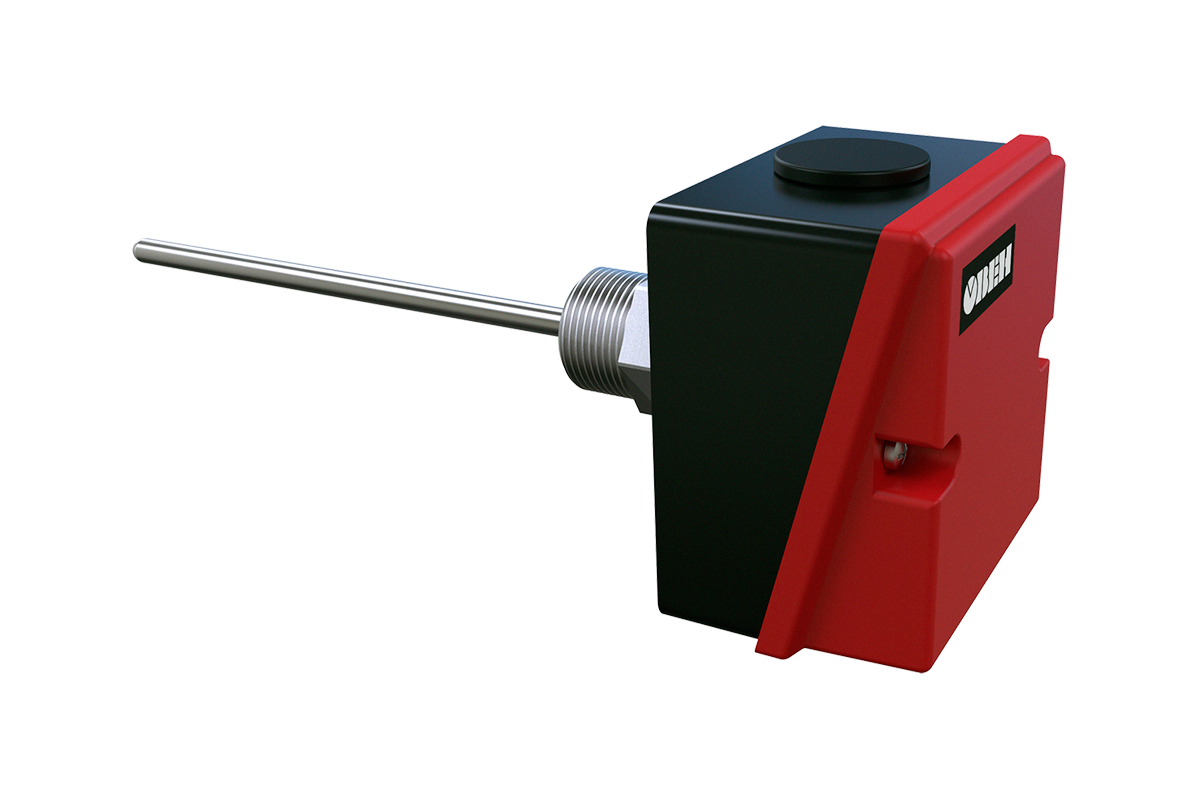

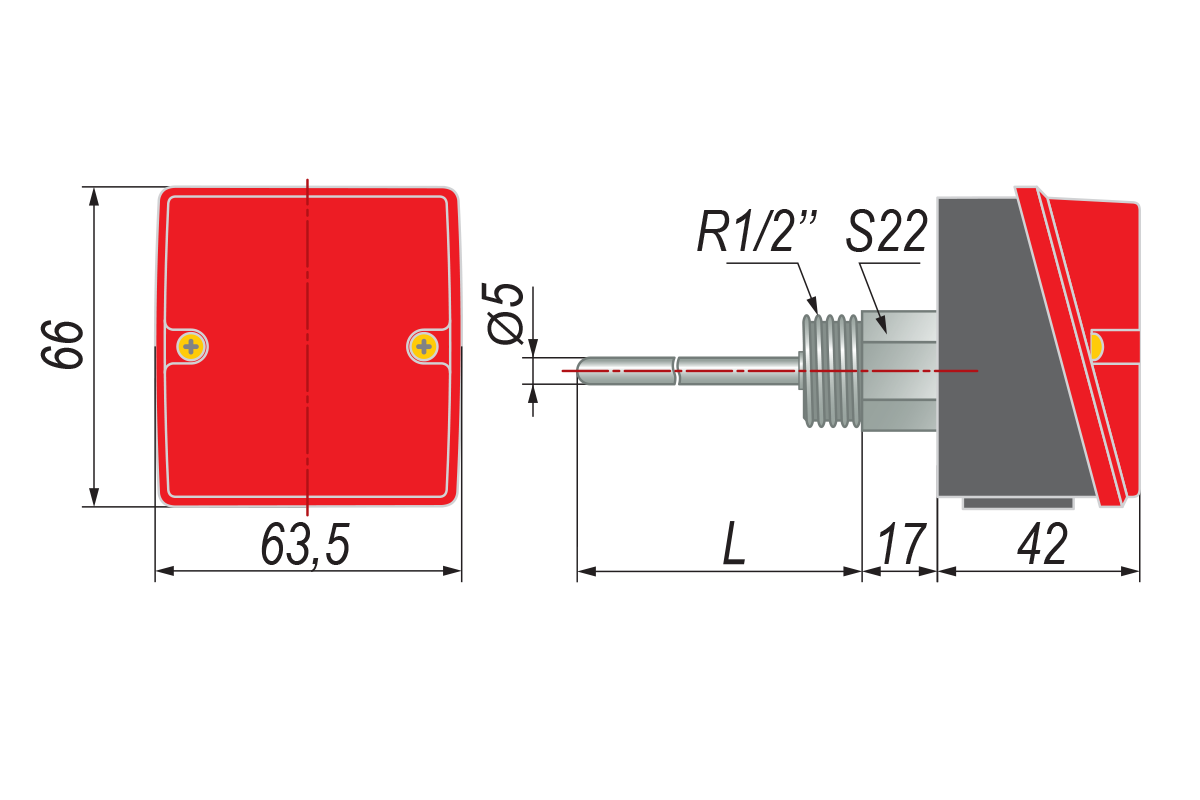

3105 |
Pt1000 Pt100 |
70 120 220 |
IP54 |
ДТС3105-PТ1000.В2.x для измерения температуры воды в трубопроводах контуров отопления. |
|
|
 |

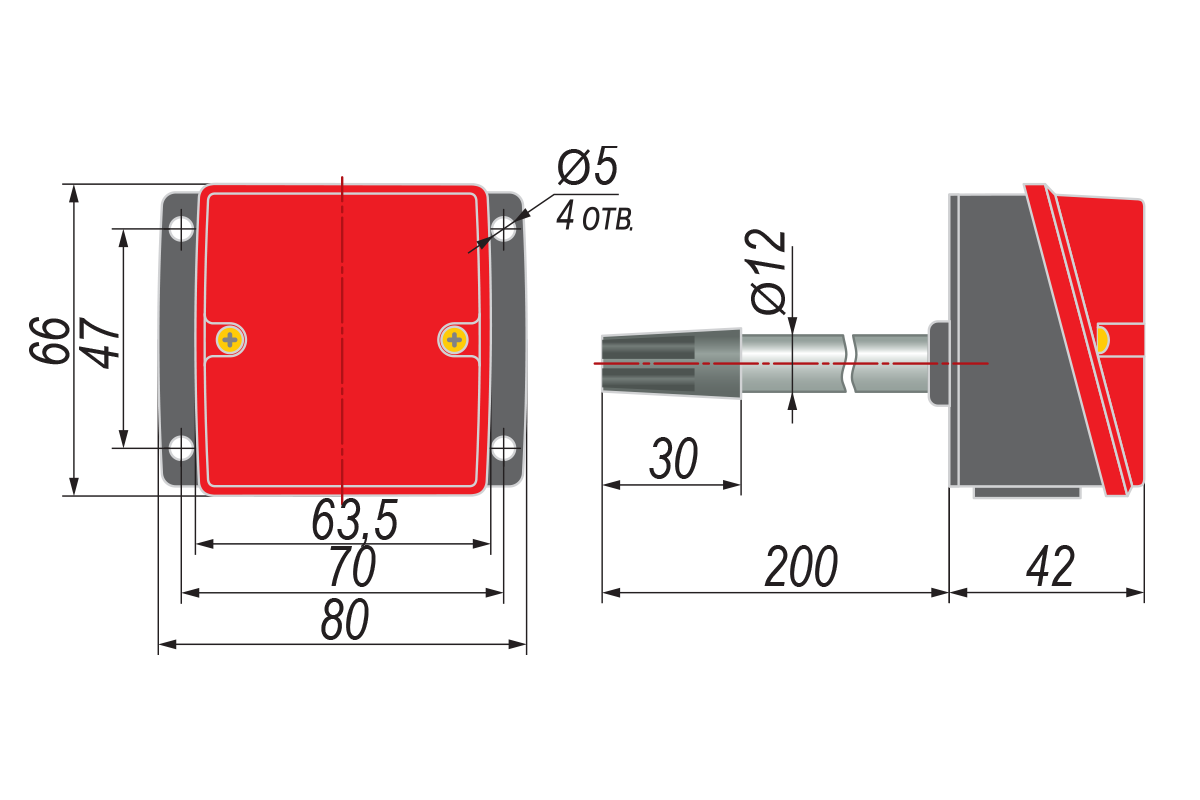

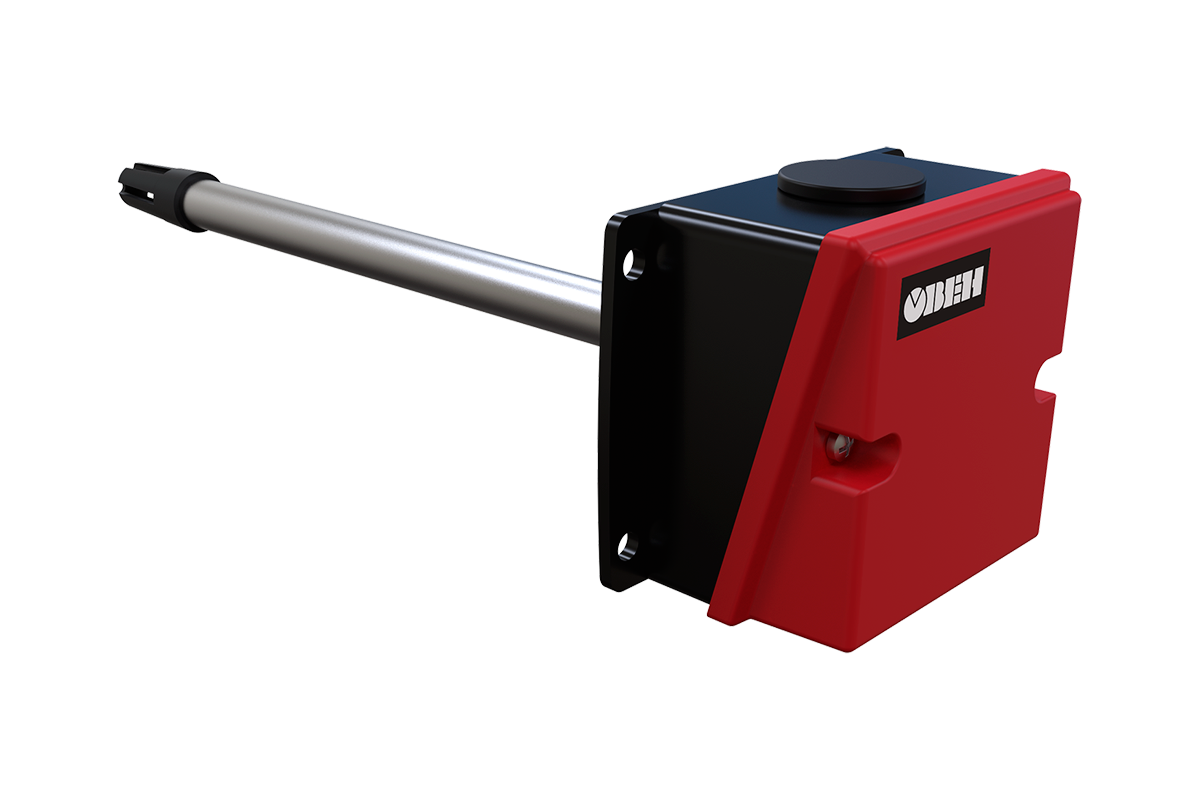

3015 |
Pt1000 Pt100 |
200 |
IP54 |
ДТС3015-PТ1000.В2.200 для измерения температуры в канале воздуховода системы вентиляции. Для подключения кабеля в корпусе предусмотрено отверстие, которое закрывается заглушкой. |
|
|
 |

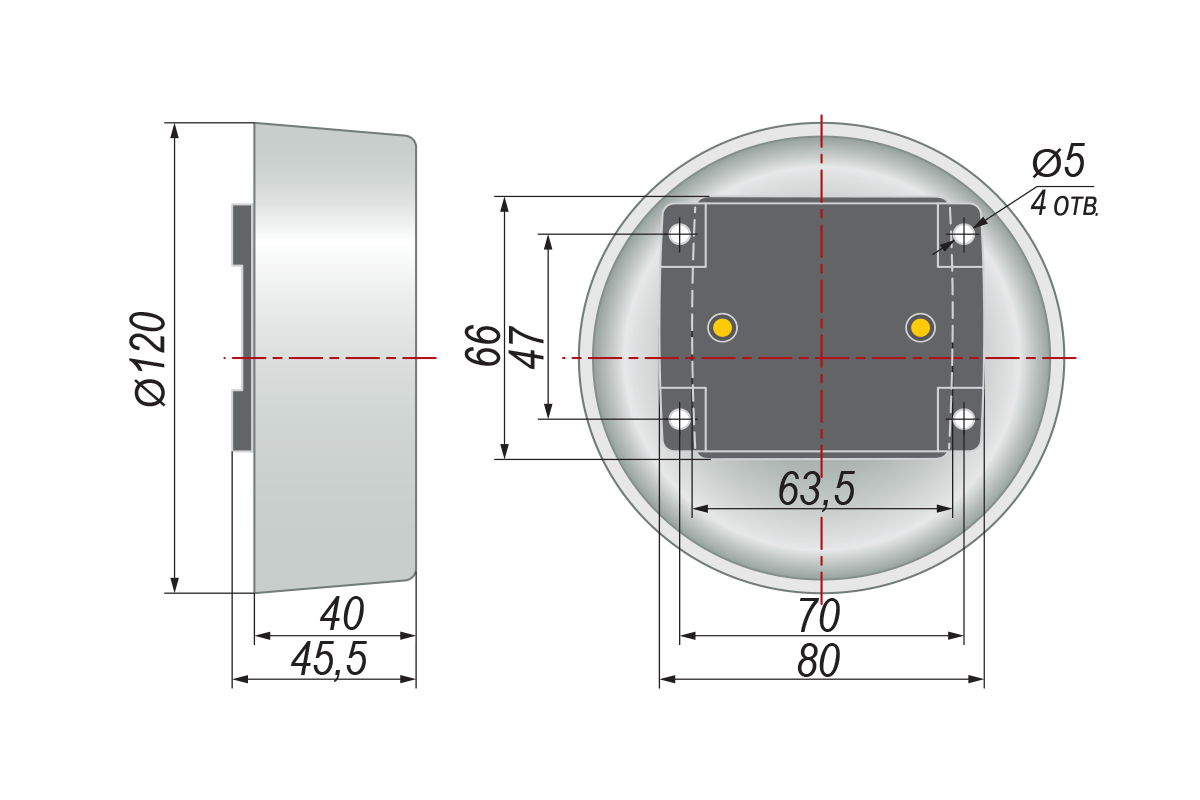

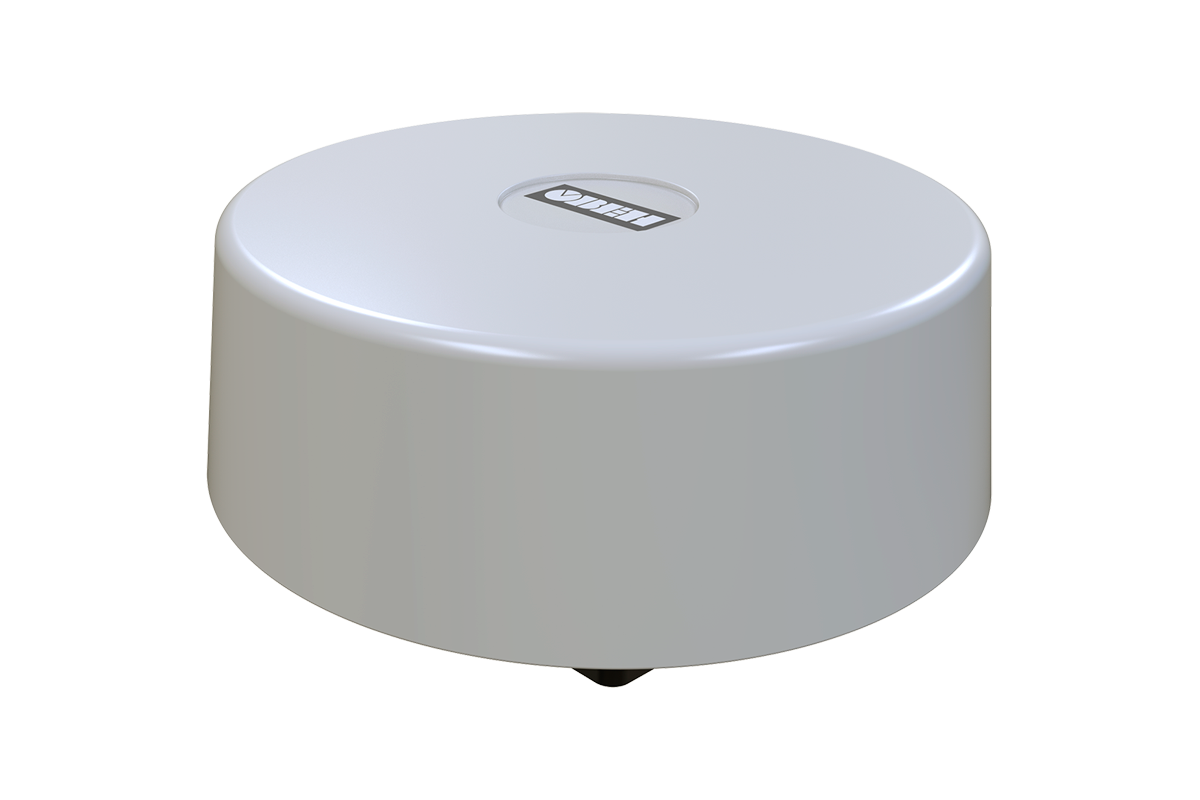

3005 |
Pt1000 Pt100 50М |
- |
IP54 |
ДТС3005-PТ1000.В2 для измерения температуры наружного воздуха или воздуха внутри зданий. Устанавливается на плоскую поверхность стены. Является аналогом датчика ДТС125-50М.В2.60. Для подключения кабеля в корпусе предусмотрено отверстие, которое закрывается заглушкой. |
|
|
 |
3225 |
Pt1000 Pt100 50М |
- |
IP54 |

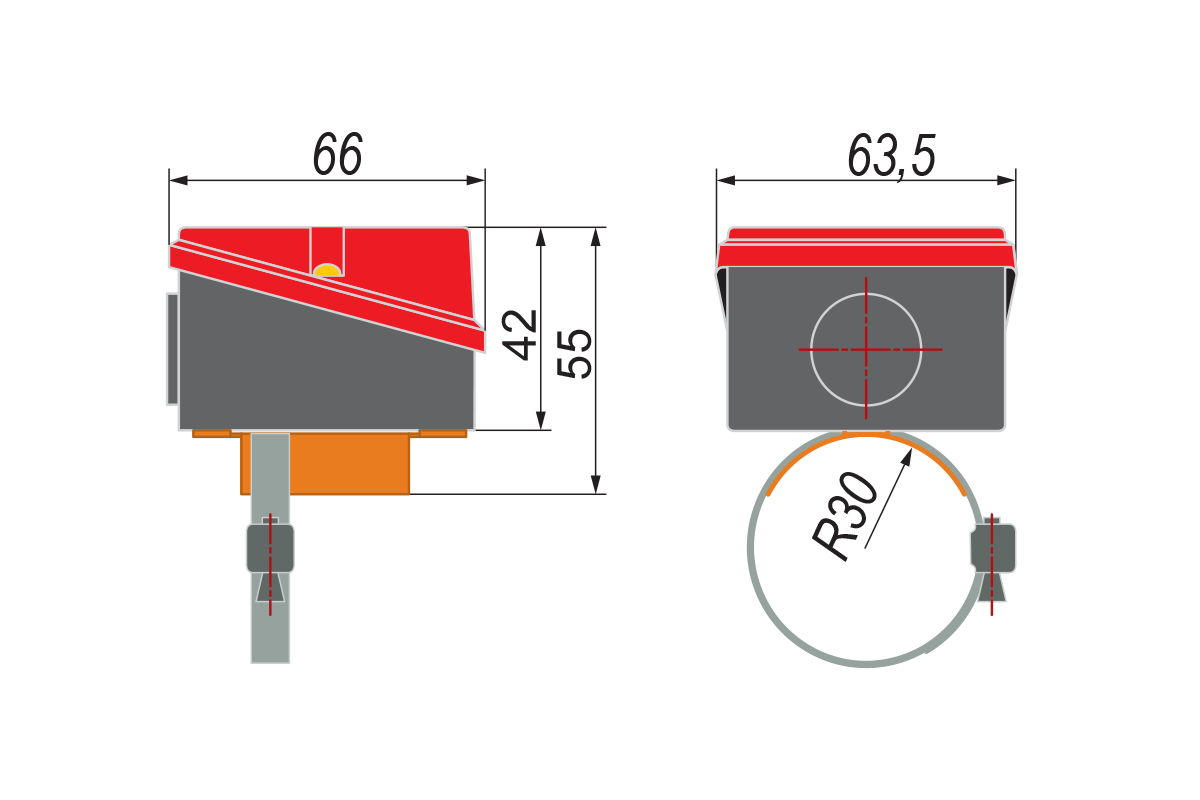

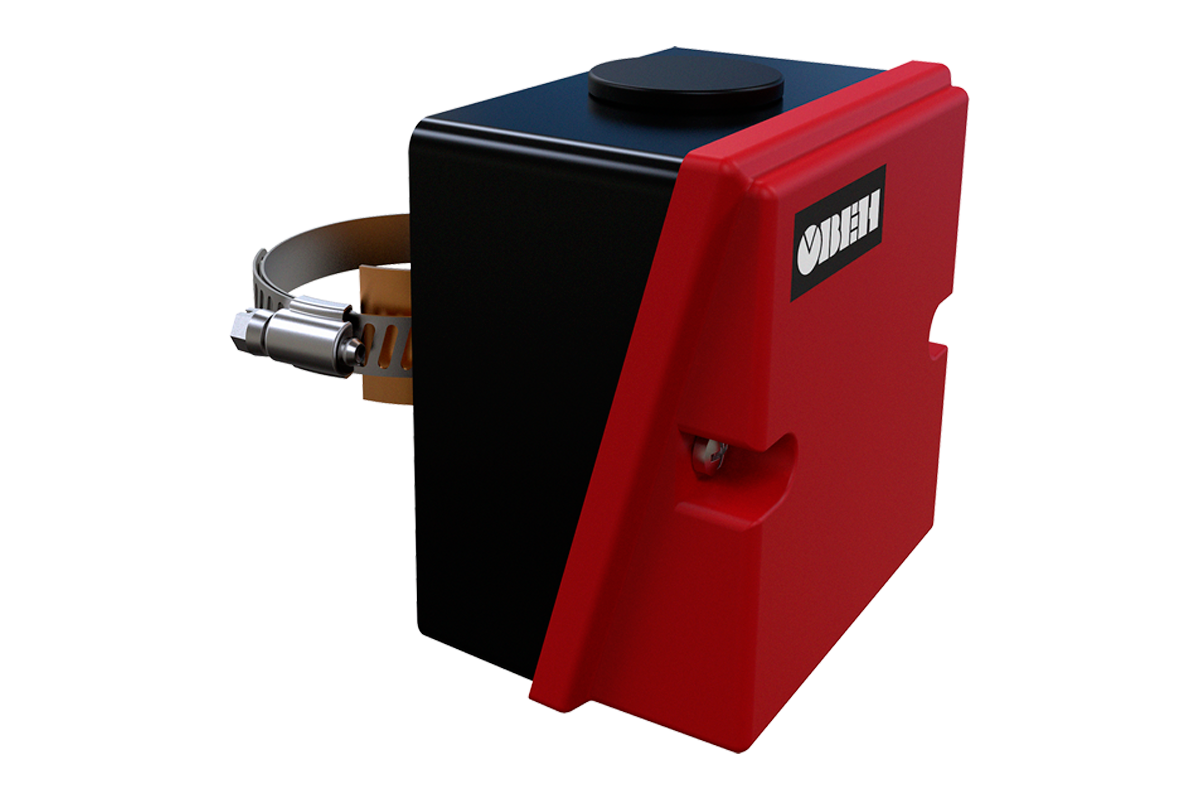

Накладной датчик температуры воды ДТС3225-PТ1000.В2 для измерения температуры воды в трубопроводах систем отопления и вентиляции. Датчик устанавливается на трубопровод, крепление осуществляется с помощью хомута. Для улучшения теплопроводности имеет медную пластину, изогнутую под соответствующий диаметр трубопровода. |
