Нулевые шины
Нулевые шины применяются для присоединения нулевых рабочих (N) и нулевых защитных (PE) проводников в различном щитовом оборудовании (электрические шкафы, щиты, боксы). Шины изготавливаются из высококачественной латуни с оцинкованными винтовыми зажимами. В зависимости от исполнения монтаж нулевых шин производится на стандартную DIN-рейку шириной 35 мм или на панель щита через угловые изоляторы. При подключении к шине медных многожильных проводников рекомендуется использовать кабельные наконечники.
Особенности
- нулевые шины выполнены из высококачественной латуни марки H59
- кругленная форма винта обеспечивает надежный контакт без деформации проводника
- наличие фаски отверстий для присоединения проводников обеспечивает удобство подключения
- изоляторы нулевых шин выполнены из огнестойкого пластика
Шины с изоляторами на DIN-рейку
![]() |
![]() |
Артикул |
Сечение, мм2 |
Количество присоединений |
Размеры |
|||||
D1 |
D2 |
L |
X |
H |
H1 |
|||
MTEC-DIN69-8 |
6х9 |
8 |
5.98 |
4.56 |
60.02 |
50.08 |
43.06 |
39.76 |
MTEC-DIN69-10 |
6х9 |
10 |
5.98 |
4.56 |
71.86 |
61.96 |
43.06 |
39.76 |
MTEC-DIN69-14 |
6х9 |
14 |
5.98 |
4.56 |
96.20 |
86.02 |
43.06 |
39.76 |
MTEC-DIN812-8 |
8х12 |
8 |
7.52 |
5.52 |
72.08 |
60.02 |
47.42 |
42.68 |
MTEC-DIN812-14 |
8х12 |
14 |
7.52 |
5.52 |
117.35 |
105.44 |
47.42 |
42.68 |
MTEC-DIN812-20 |
8х12 |
20 |
7.52 |
5.52 |
162.06 |
150.20 |
47.42 |
42.68 |

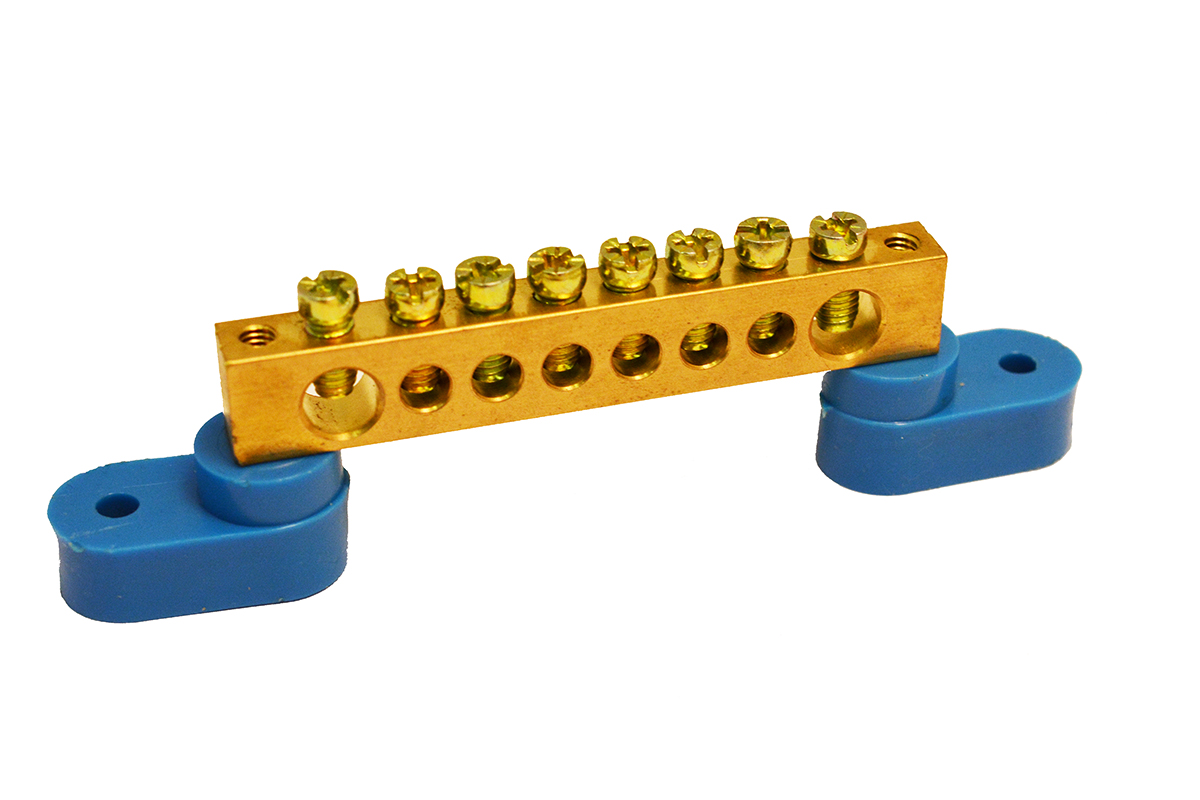

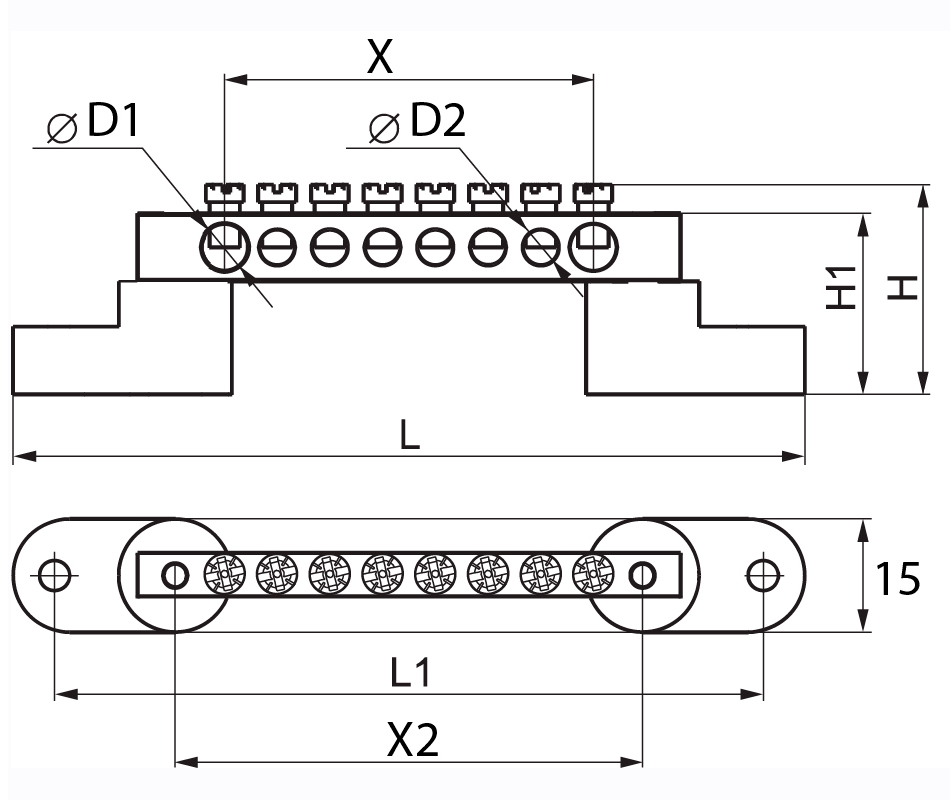

Шины с угловыми изоляторами
![]() |
![]() |
Артикул |
Сечение, мм2 |
Количество присоединений |
Размеры |
|||||||
D1 |
D2 |
L |
L1 |
X |
X1 |
H |
H1 |
|||
MTEC-C69-8 |
6х9 |
8 |
6.00 |
4.56 |
98.96 |
87.88 |
43.98 |
55.76 |
27.40 |
24.20 |
MTEC-C69-10 |
6х9 |
10 |
6.00 |
4.56 |
111.12 |
99.18 |
56.02 |
67.74 |
27.40 |
24.20 |
MTEC-C69-14 |
6х9 |
14 |
6.02 |
4.56 |
134.66 |
123.52 |
80.14 |
91.82 |
27.42 |
24.22 |
MTEC-C69-20 |
6х9 |
20 |
6.00 |
4.56 |
171.06 |
159.94 |
116.02 |
128.52 |
27.40 |
24.22 |
MTEC-C812-8 |
8х12 |
8 |
7.52 |
5.62 |
110.62 |
99.12 |
51.42 |
67.04 |
32.36 |
27.38 |
MTEC-C812-14 |
8х12 |
14 |
7.52 |
5.60 |
152.14 |
141.52 |
93.70 |
109.04 |
32.36 |
27.38 |
MTEC-C812-20 |
8х12 |
20 |
7.52 |
5.60 |
194.46 |
182.58 |
135.70 |
151.34 |
32.36 |
27.38 |
Аксессуары
Изоляторы желтого цвета для применения шин в качестве шин типа "PE"
Изображение |
Артикул |
Тип |
Упаковка, шт. |
MTEC-ISYDIN |
На DIN-рейку |
10 |
|
MTEC-ISYCOR |
Угловой |
20 |
Номинальный ток |
- для шин сечением 6×9 мм - 100 А - для шин сечением 8×12 мм - 125 А |
Номинальное напряжение |
690 В |
Материал шины |
латунь H59 |
Материал винтов |
оцинкованная сталь |
Огнестойкость изоляторов |
650 °C |
Температура |
от -40 ° до + 50 °C |
Относительная влажность |
≤90 % |
Инструкция отсутствует
