Программируемый логический контроллер ОВЕН ПЛК150

Электромагнитная совместимость класса АКласс точности 0,5/0,25Климатическое исполнение

Назначение контроллера ОВЕН ПЛК150

  • Создание систем управления малыми и средними объектами.
  • Построение систем диспетчеризации.

Особенности ОВЕН ПЛК150

  • Компактный DIN-реечный корпус.
  • Дискретные и аналоговые входы/выходы на борту.
  • Наличие последовательных портов (RS-485, RS-232) и Ethernet.
  • Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.

Конкурентные преимущества ОВЕН ПЛК150

  1. Отсутствие ОС, что повышает надежность работы контроллеров.
  2. Скорость работы дискретных входов – до 10 КГц при использовании подмодулей счетчика. Большое количество интерфейсов на борту: Ethernet, последовательных порта.
  3. Расширенный температурный диапазон работы: от –20 до +70 С.
  4. Встроенный аккумулятор, позволяющий «пережидать» пропадание питания: выполнение программы при пропадании питания и перевод выходных элементов в «безопасное состояние».
  5. Встроенные часы реального времени.
  6. Контроллер поддерживает работу с нестандартными протоколами по любому из портов, что позволяет подключать такие устройства как электро-, газо-, водосчетчики, считыватели штрих-кодов и т.п.

Программирование контроллеров

Программирование контроллеров ОВЕН ПЛК150 осуществляется профессиональной системой программирования CODESYS v.2.

Система программирования CODESYS для покупателей контроллеров ОВЕН предоставляется бесплатно.

Получить более подробную информацию по системе программирования CODESYS и скачать её можно с нашего сайта или с сайта производителя www.3s-software.ru

Сервисное программное обеспечение ОВЕН ПЛК150

Программа обновления прошивки (внутреннее ПО) контроллера ОВЕН ПЛК150 и таргет-файлы можно скачать в разделе "Сервисное ПО контроллеров ОВЕН ПЛК150".

Дополнительные утилиты

Для удобства пользователей специалистами компании ОВЕН созданы дополнительные утилиты:

  • EasyWorkPLC – утилита для технолога, позволяющая изменять значения параметров, не изменяя при этом программу контроллера. Работает без CODESYS.
  • PLC_IO – утилита для работы с файловой системой контроллера, например, запись/считывание файлов с ПЛК. Работает без CODESYS.

Подробнее узнать про утилиты и скачать их можно на странице Утилиты EasyWorkPLC и PLC_IO.

Сертификаты и разрешения для контроллеров ОВЕН ПЛК150

Ознакомиться с сертификатами можно на странице сертификатов к приборам

Функциональная схема ОВЕН ПЛК150




Общие сведения

Конструктивное исполнение

Унифицированный корпус для крепления на DIN-рейку (ширина 35 мм), длина 105 мм (6U), шаг клемм 7,5 мм

Степень защиты корпуса

IР20

Напряжение питания:

ПЛК150-220



90... 264 В переменного тока (номинальное напряжение 220 В) частотой 47... 63 Гц

Потребляемая мощность

6 Вт

Индикация передней панели

1 индикатор питания

6 индикаторов  состояний дискретных входов

4 индикатора состояний выходов

1 индикатор наличия связи с CODESYS

1 индикатор работы программы пользователя



Ресурсы

Центральный процессор

32-разрядный RISC-процессор 200 МГц на базе ядра АRМ9

Объем оперативной памяти

8 МВ

Объем энергонезависимой памяти хранения ядра CODESYS, программ и архивов

4 МВ**

Размер Retain-памяти

4 кВ***

Время выполнения цикла ПЛК

Минимальное 250 мкс (нефиксированное), типовое от 1 мс



Дискретные входы

Количество дискретных входов

6

Гальваническая изоляция дискретных входов

есть, групповая

Электрическая прочность изоляции дискретных входов

1,5 кВ

Максимальная частота сигнала, подаваемого на дискретный вход:

- при программной обработке

- при применении аппаратного счетчика

- при применении обработчика энкодера



1 кГц

10 кГ

1 кГц



Дискретные выходы

Количество дискретных выходов

4 э/м реле

Характеристики дискретных выходов

Ток коммутации до 2 А при напряжении не более 220 В 50  Гц и cos j > 0,4

Гальваническая изоляция дискретных выходов

есть, индивидуальная

Электрическая прочность изоляции дискретных выходов

1,5 кВ



Аналоговые входы

Количество аналоговых входов

4

Типы поддерживаемых унифицированных входных сигналов

Напряжение 0...1 В, 0...10 В, -50...+50 мВ

Ток 0...5 мА, 0(4)...20 мА

Сопротивление 0...5 кОм

Типы поддерживаемых датчиков

Термосопротивления:

ТСМ50М, ТСП50П, ТСМ100М, ТСП100П,

ТСН100Н, ТСМ500М, ТСП500П, ТСН500Н,

ТСП1000П, ТСН1000Н

Термопары:

ТХК (L), ТЖК (J), ТНН (N), ТХА (K), ТПП (S),

ТПП (R), ТВР (А-1), ТВР (А-2)

Разрядность встроенного АЦП

16 бит

Внутреннее сопротивление аналогового входа:

в режиме измерения тока

в режиме измерения напряжения 0...10 В



50 Ом

Около 10 кОм

Время опроса одного аналогового входа

0,5 с

Предел основной приведенной погрешности измерения аналоговыми входами

0,5 %

Гальваническая изоляция аналоговых входов

отсутствует

Аналоговые выходы

Количество аналоговых выходов

2

Разрядность ЦАП

10 бит

Тип выходного сигнала

ПЛК 150-И

ПЛК 150-У

ПЛК 150-А

Ток 4...20 мА

Напряжение 0...10 В

Ток 4...20 мА или напряжение 0...10 В

Питание аналоговых выходов

встроенное, общее на все выходы

Гальваническая изоляция аналоговых выходов

есть, групповая

Электрическая прочность изоляции аналоговых выходов

1,5 кВ



Интерфейсы связи

Интерфейсы

Ethernet 100 Base-T

RS-232

RS-485

Скорость обмена по интерфейсам RS

от 4800 до 115200 bps

Протоколы

ОВЕН

Modbus-RTU, Modbus-ASCII

DCON

Modbus-TCP

GateWay (протокол CODESYS)

Программирование

Среда программирования

CODESYS 2.3.8.1 (и старше)

Интерфейс для программирования и отладки

RS-232 или Ethernet


*Для хранения файлов и архивов используется Flash-память, специализированная файловая система. Доступный для пользователя объем З Мбайта. ** Настраивается пользователем, максимальный объем 16 Кбайт

Поддерживаемые интерфейсы и протоколы

Протокол

Интерфейс

Применение

ОВЕН

RS-232

RS-485

Поддержка модулей ввода/вывода линейки ОВЕН Мх110.
Работа в сетях ОВЕН совместно с ТРМ2хх

Modbus RTU

Modbus ASCII

RS-232

RS-485

Поддержка модулей ввода/вывода ОВЕН Мх110 и операторских панелей (ОВЕН СП307/СП310), связь со SCADA-системами.

Modbus TCP

Ethernet 10/100 Mbps

Передача данных на верхний уровень (в SCADA-системы).

DCON

RS-232

RS-485

Поддержка модулей ввода/вывода ICP DAS I-7ххх, АDAM

GateWay (протокол CODESYS)

RS-232

Ethernet 10/100 Mbps

Программирование контроллера, отладка пользовательской программы.



Контроллеры ОВЕН ПЛК150 позволяют организовать шлюз между приборами с протоколом ОВЕН (RS-485) и промышленными сетями с протоколами Modbus, Modbus TCP, DCON.

Пользователь имеет возможность реализовать в среде программирования CODESYS собственный протокол, не поддерживаемый ОВЕН ПЛК150. В этом случае он может воспользоваться специальной библиотекой, которая открывает низкоуровневый доступ к последовательным портам ОВЕН ПЛК150 (библиотека входит в комплект поставки контроллера).

Характеристики дискретных входных сигналов

Модификация контроллера

Сигнал, подаваемый на дискретный вход

Комментарий

ПЛК150-220

С помощью сухого контакта или ключа, коммутирующего общую клемму дискретных входов и клемму конкретного входа

Суммарное сопротивление контакта и линии подключения должно быть не более  100 Ом


* Напряжение относительно минусовой клеммы питания

Характеристики встроенных выходных элементов

Обозначение при заказе

Наименование

Характеристики

И

Цифроаналоговый преобразователь "параметр - ток 4...20 мА"

Сопротивление нагрузки от 0 до 900 Ом

У

Цифроаналоговый преобразователь "параметр - напряжение 0...10 В"

Сопротивление нагрузки от 2 кОм

А

Цифроаналоговый преобразователь "параметр - ток 4...20 мА или напряжение 0...10 В"

Сопротивление нагрузки от 150 до 900 Ом для токового сигнала и свыше 10 кОм для сигнала напряжения



Типы датчиков и унифицированных сигналов, подключаемых к аналоговым входам

Наименование

Диапазон измерений

Термопреобразователи сопротивления (по ГОСТ 6651- 94)

ТСМ (Cu50)  W100 = 1,4260

-50...+200 °С

ТСМ (50М)    W100 = 1,4280

-190...+200 °С

ТСП (Pt50)  W100 = 1,3850

-200...+750 °С

ТСП (50П)    W100 =1,3910

-200...+750 °С

ТСМ (Cu100) W100 =1,4260

-50...+200 °С

ТСМ (100М)   W100 =1,4280

-190...+200 °С

ТСП (Pt100) W100 =1,3850

-200...+750 °С

ТСП (100П)   W100 =1,3910

-200...+750 °С

ТСН (100Н)   W100=1,6170

-60...+180 °С

ТСМ (Cu500) W100 =1,4260

-50...+200 °С

ТСМ (500М)   W100 =1,4280

-190...+200 °С

ТСП (Pt500) W100 =1,3850

-200...+750 °С

ТСП (500П)   W100 =1,3910

-200...+750 °С

ТСН (500Н)   W100 =1,6170

-60...+180 °С

ТСМ (Cu1000) W100 =1,4260

-50...+200 °С

ТСМ (1000М)  W100 =1,4280

-190...+200 °С

ТСП (Pt1000) W100 =1,3850

-200...+750 °С

ТСП (1000П)  W100 =1,3910

-200...+750 °С

ТСН (1000Н)  W100 =1,6170

-60...+180 °С

Термопары  (по ГОСТ Р 8.585-2001)

ТХК (L)

-200...+800 °С

ТЖК (J)

-200...+1200 °С

ТНН (N)

-200...+1300 °С

ТХА (K)

-200...+1300 °С

ТПП (S)

0...+1600 °С

ТПП (R)

0...+1600 °С

ТВР (А-1)

0...+2500 °С

ТВР (А-2)

0...+1800 °С

ТВР (А-3)

0...+1600 °С

ТМК (Т)

-200...+400 °С

Унифицированные сигналы постоянного напряжения и тока  (по ГОСТ 26.011-80)

0...5,0 мА

0...100 %

0...20,0 мА

0...100 %

4,0...20,0 мА

0...100 %

-50,0...+50,0 мВ

0...100 %

0...1,0 В

0...100 %

0...10,0 В

0...100 %

Датчики сопротивления

0... 5000 Ом

0...100 %

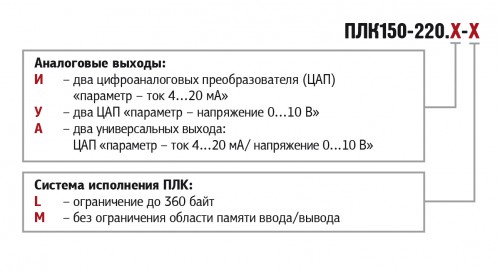

Обозначения при заказе ОВЕН ПЛК 150

Обозначения при заказе ОВЕН ПЛК150

















































Инструкция отсутствует
