РД-2Р Реле давления для жидких и газообразных неагрессивных сред

Реле давления или прессостат применяется для переключения электрических цепей при изменении разницы давления неагрессивных к медным сплавам жидких или газообразных, не вязких и не кристаллизующихся сред с максимальной температурой 110 °C (воздух, масло, вода, хладоны). Принцип работы реле заключается в следующем: когда значение давления в системе достигает определенной уставки, заданной заранее, происходит переключение однополюсного перекидного контакта, и реле срабатывает, замыкая или размыкая электрическую цепь. В момент, когда давление изменяется на величину настраиваемого дифференциала, реле возвращается в исходное положение. Реле давления относится к категории автоматических приборов.

Универсальность реле давления заключается в возможности работать как при повышении, так и при понижении давления.

Область применения реле давления: системы теплоснабжения, вентиляции, водоснабжения, машиностроительная отрасль, защита различных механизмов, в частности, реле давления устанавливаются в насосных установках для защиты от сухого хода, вызванного резким снижением давления в системе. В компрессорах РД обеспечивают работу агрегата в автоматическом режиме.

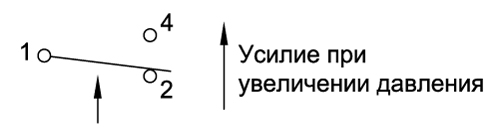

Монтаж реле давления РД-2Р выполняется на приборную панель или с помощью кронштейна. Развальцованная капиллярная трубка присоединяется к штуцеру с помощью накидной гайки. Электрический кабель подключается согласно схеме:

Схема подключения электрических контактов представлена также на внутренней стороне крышки изделия.

Техническое обслуживание реле давления (прессостата)  в процессе эксплуатации заключается во внешнем осмотре крепления на объекте, в проверке заземления и перенастройке изделия по мере необходимости изменения режима работы агрегата и устранению дефектов.

Перенастройку диапазона производится следующим образом:
— вращать регулировочный винт «Давление» для установки значения уставки (диапазона) по часовой стрелке, если необходимо уменьшить уставку, и против часовой стрелки, если необходимо увеличить;
— вращать регулировочный винт «Дифференциал» для установки значения дифференциала (зоны возврата) по часовой стрелке, если необходимо увеличить зону возврата, и против часовой стрелки, если уставку необходимо уменьшить.

Если при изменении давления контролируемой среды относительно уставки на величину, большую зоны возврата, отсутствует электрический сигнал, необходимо:
— проверить кабельный ввод и жилы кабеля на отсутствие обрыва жил кабеля и надежность контактных соединений, устранить дефекты;
— прочистить отверстие в ниппеле чувствительной системы медной или латунной проволокой.

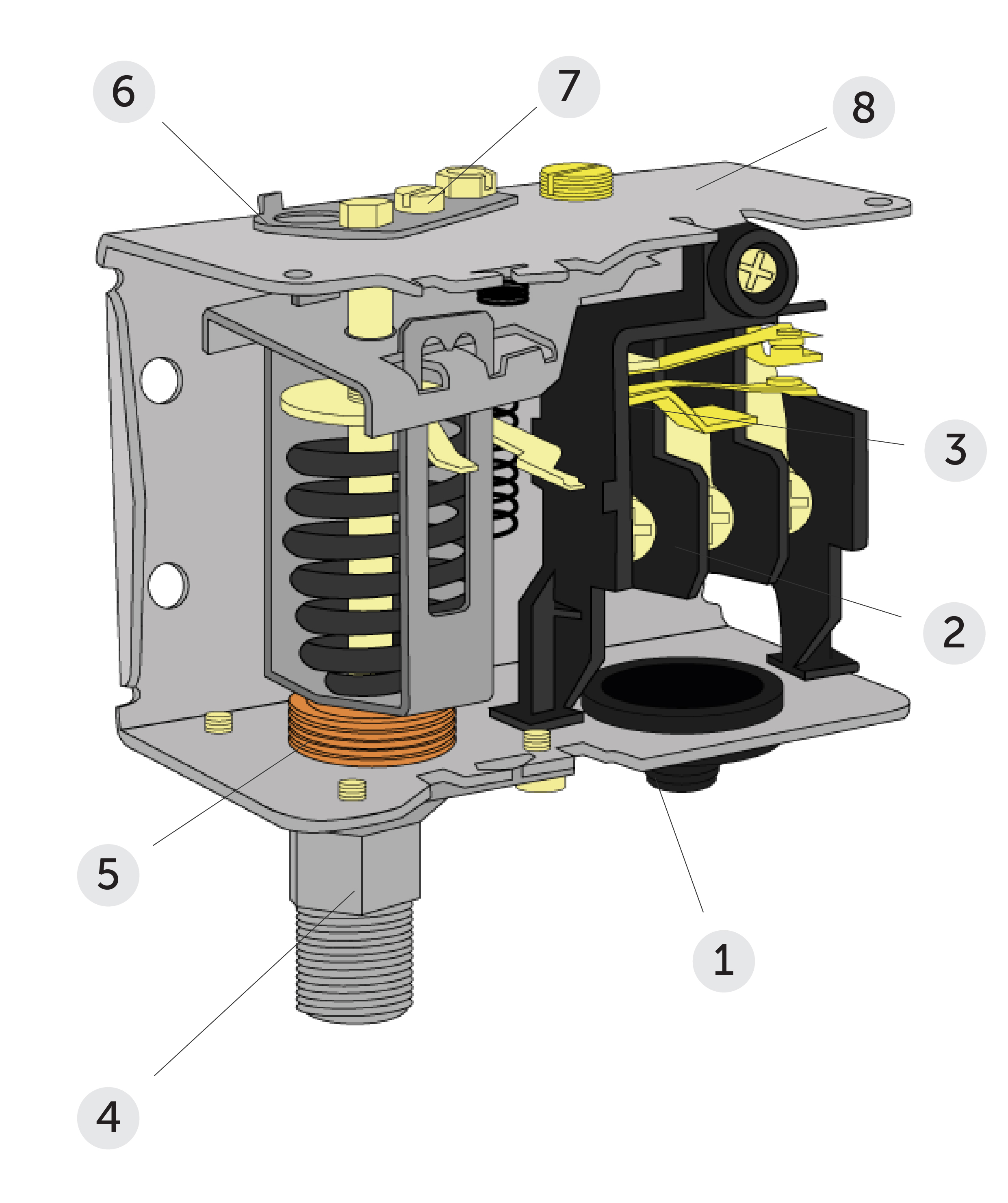

1. Уплотняемый ввод для кабелей Ø до 14 мм.
2. Контактная группа с удобным подключением проводов
3. Однополюсный перекидной контакт с возможностью нагрузки до 16А (~110 В), 8А (~220 В)
4. Стальной штуцер с возможностью подключения реле к линии как напрямую, так и через капиллярную трубку
5. Сильфон из медного сплава
6. Защитная скоба, предотвращающая несанкционированное изменение настроек реле
7. Простая и удобная настройка уставок срабатывания
8. Корпус с верхней крышкой обеспечивает степень защиты до IP44

Пример обозначения: РД-2Р – 1 МПа – G¼
