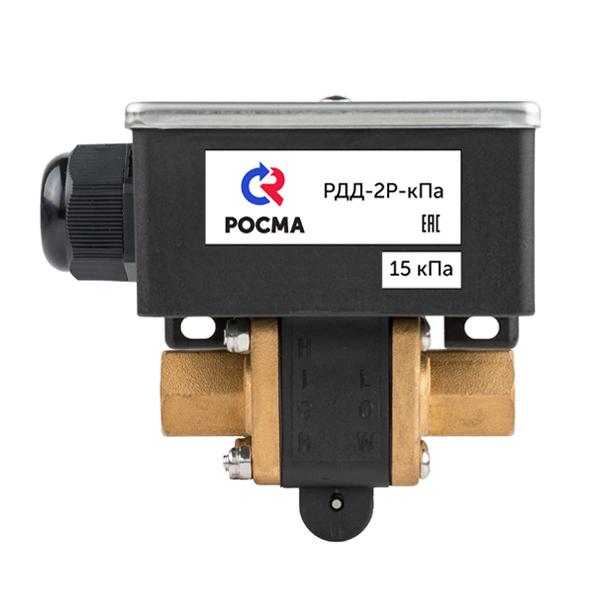

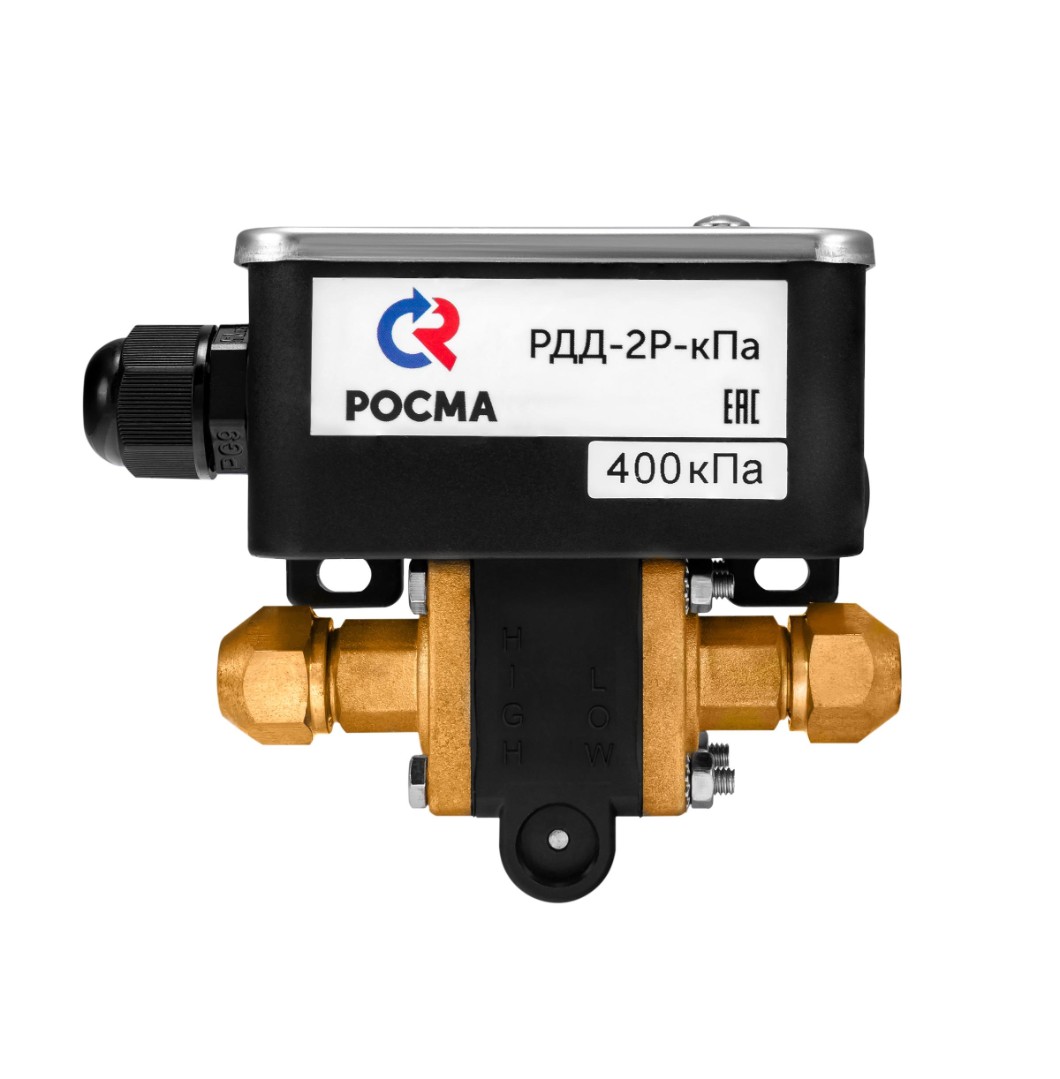

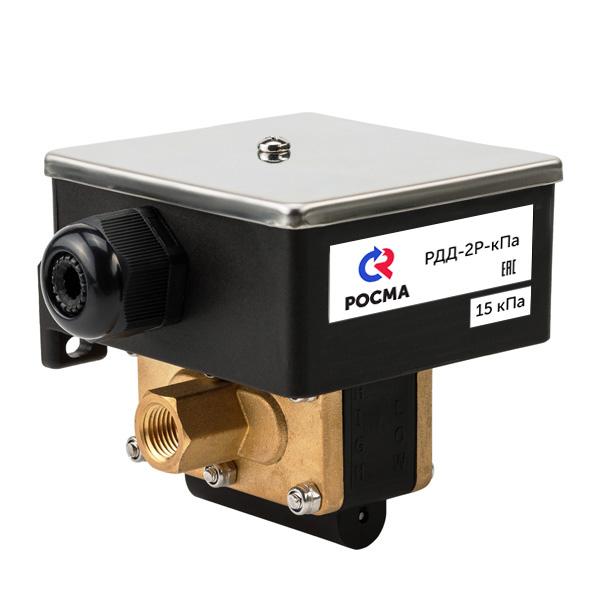

РДД-2Р Дифференциальные реле для контроля низких давлений

Предназначены для коммутации электрических цепей в зависимости от изменения разности давлений неагрессивных к медным сплавам и каучуку NBR жидких и газообразных, не вязких и не кристаллизующихся сред.

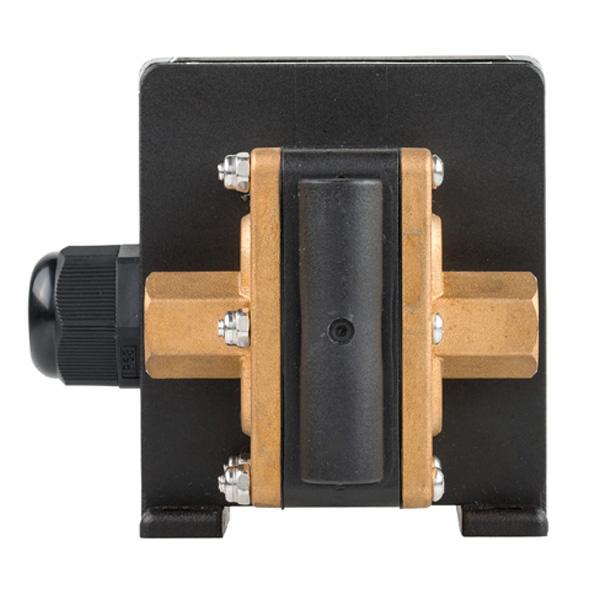

Монтаж прибора может быть выполнен как на приборную панель, так и вертикально на стену (в данном случае рекомендуется закреплять реле винтами через проушины в корпусе). Допускается установка реле в разрыв между подводами низкого и высокого давления. Место установки должно быть выбрано таким образом, чтобы исключить попадание влаги на реле, а также воздействие низких и высоких температур, вибраций, пульсаций или ударов.

Для подвода давления рекомендуется использовать капиллярные трубки, которые присоединяются к штуцерам высокого (HIGH) и низкого (LOW) давления с внутренней резьбой G¼.

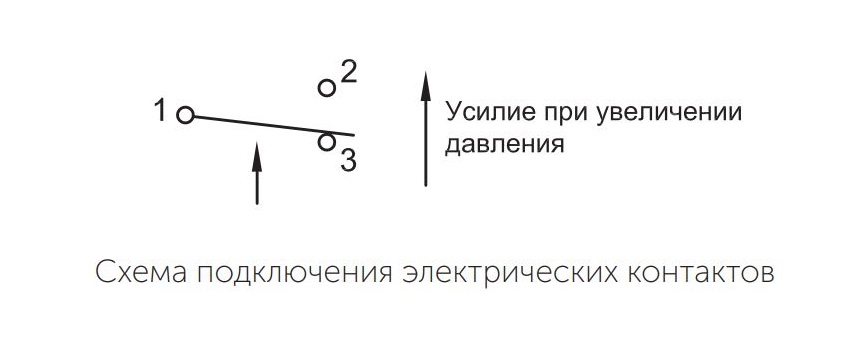

Электрический кабель подключается согласно схеме:

Схема подключения электрических контактов представлена также на внутренней стороне корпуса реле.

Техническое обслуживание в процессе эксплуатации заключается во внешнем осмотре крепления на объекте, в проверке заземления и перенастройке изделия по мере необходимости изменения режима работы агрегата и устранения дефектов.

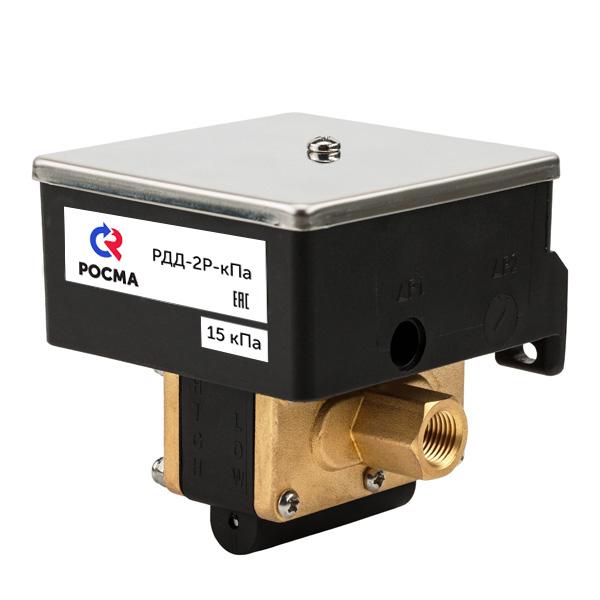

Перенастройка диапазона производится путем вращения регулировочного винта (Δ Р1) по часовой стрелке, если необходимо увеличить уставку, и против часовой стрелки, если необходимо уменьшить уставку.
