Стандартное исполнение
Манометр стандартный предназначен для измерения избыточного, вакуумметрического или мановакуумметрического давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.
Корпус манометров выполнен из стали, а механизм — из латунного сплава. По типу исполнения приборы производятся с радиальным, осевым или эксцентрическим расположением штуцера.
Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.
| Диаметр корпуса | 40, 50, 63, 100, 150 мм | ||||||
| Класс точности | Ø100, 150 - 1,5 Ø63 - 2,5 Ø40, 50 - 2,5 |
||||||
| Диапазон показаний давлений |
** — кроме Ø40, 50 *** — кроме Ø40, 50, 63 |
||||||
| Рабочие диапазоны | Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы |
||||||
| Рабочая температура | Окружающая среда: −60…+60 °C Измеряемая среда: до +150 °C |
||||||
| Корпус | IP40, сталь, цвет черный | ||||||
| Кольцо | Сталь, цвет черный | ||||||
| Чувствительный элемент | Медный сплав (100 МПа — сталь 38ХМ) | ||||||
| Трибко-секторный механизм | Медный сплав | ||||||
| Циферблат | Алюминий, шкала черная на белом фоне | ||||||
| Стекло | Минеральное стекло | ||||||
| Штуцер | Медный сплав (100 МПа — сталь 30 с никелевым покрытием) | ||||||
| Присоединение | Радиальное или осевое* (Ø150; 100 МПа — только радиальное) * — для ТВ-510 и ТМВ-510 под заказ |
||||||
| Резьба присоединения | Ø100, 150 - G½, M20×1,5 Ø50, 63 - G¼, M12×1,5 Ø40 - G⅛, M10×1 * — под заказ другие резьбы |
||||||
| Марка стали | Корпус, кольцо — сталь 10 | ||||||
| Межповерочный интервал | 2 года | ||||||
| Техническая документация | ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 |
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

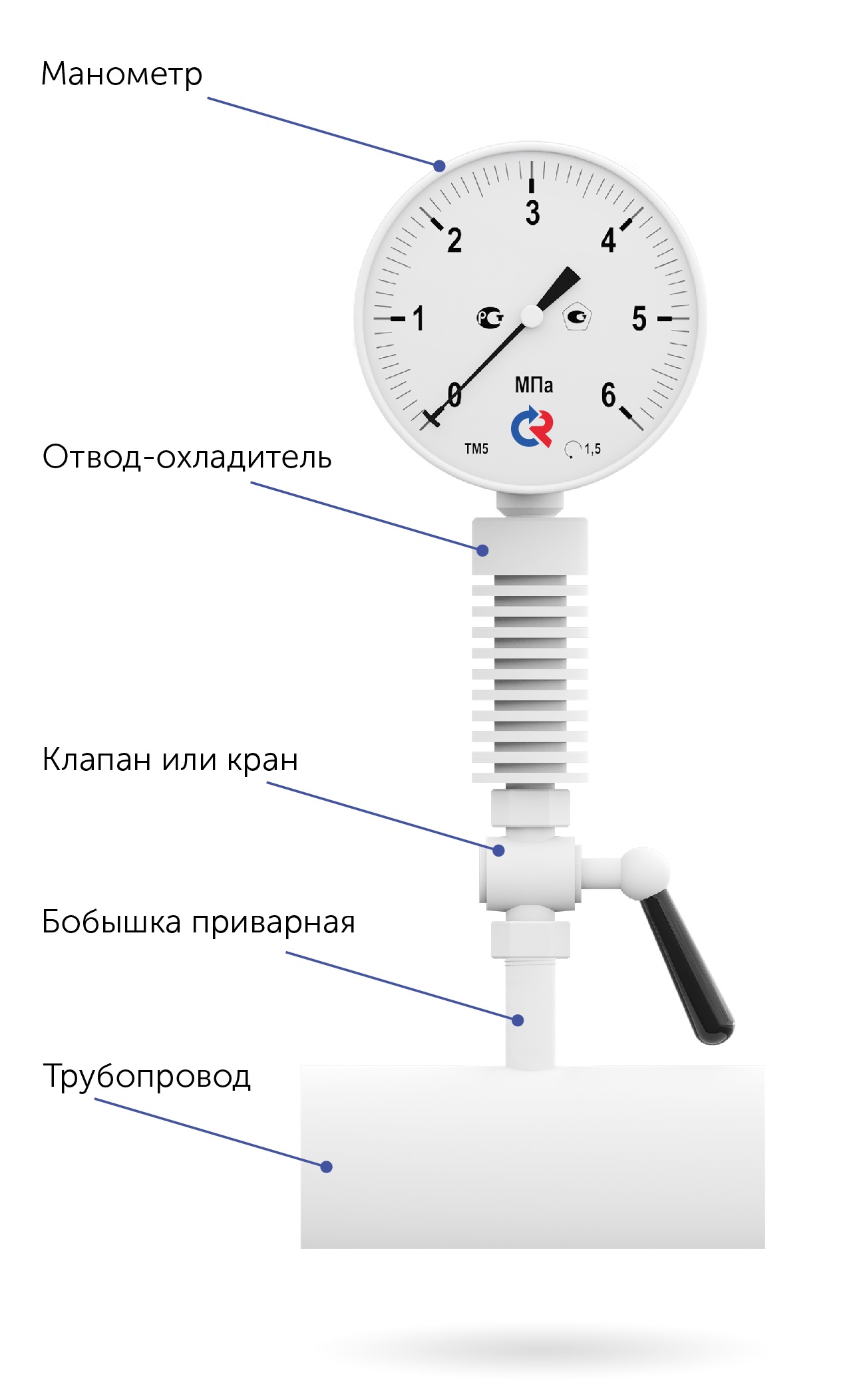

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

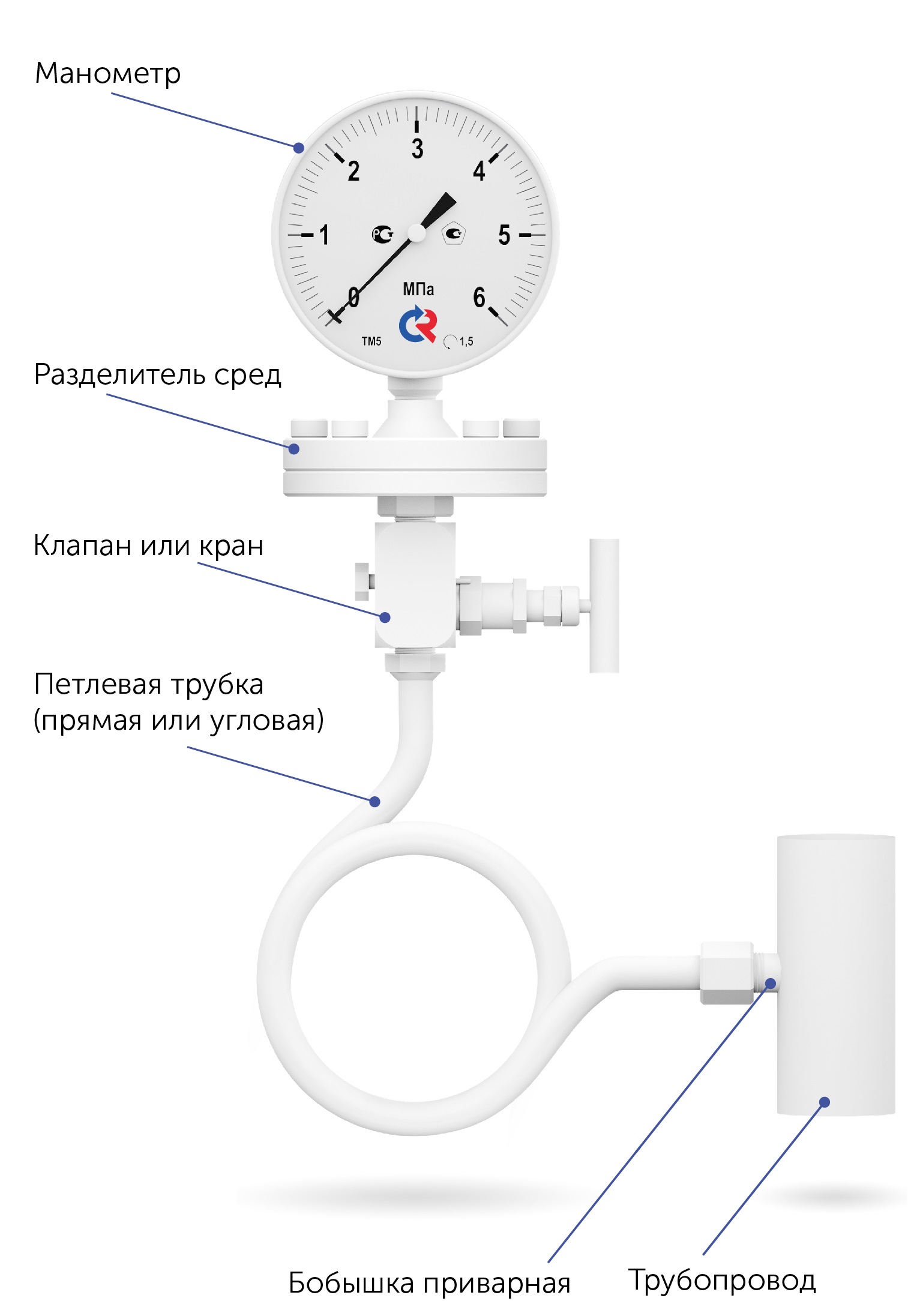

Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
| Тип | манометр | ТМ |
|---|---|---|
| вакуумметр | ТВ | |
| мановакуумметр | ТМВ | |
| Диаметр корпуса | 40 мм | 1 |
| 50 мм | 2 | |
| 63 мм | 3 | |
| 100 мм | 5 | |
| 150 мм | 6 | |
| Материал корпуса | сталь | 1 |
| Материал штуцера и измерительного элемента | медный сплав | 0 |
| Присоединение (расположение штуцера) | радиальное | Р |
| осевое | Т | |
| радиальное с задним фланцем | РКТ | |
| осевое с задним фланцем | ТКТ | |
| осевое с передним фланцем | ТКП | |
| Гидрозаполнение | нет | 0 |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний | ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа |
| ТВ | −0,1…0 МПа | |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа | |
| Резьба присоединения | 100, 150 мм | G½; М20×1,5 |
| 50, 63 мм | G¼; М12×1,5 | |
| 40 мм | G⅛; М10×1; NPT⅛ | |
| Класс точности | 1,5 | |
| 2,5 |
Пример обозначения: ТМ − 3 1 0 Т.00 (0−1 МПа) G¼. 2,5
