Термостаты для электротехнических шкафов MEYERTEC МТК-СТ

Термостаты MEYERTEC MTK-СТ применяются совместно с нагревателями и вентиляторами для поддержания заданной температуры внутри шкафа. Предназначены для защиты оборудования в шкафах автоматики от перегрева, переохлаждения, образования конденсата, коррозии элементов.
Также термостаты МТК-СТ могут использоваться в качестве сигнализаторов пониженной или повышенной температуры.

Применение

  • Шкафы управления и автоматики.
  • Банкоматы.
  • Платёжные терминалы.
  • Вендинговое оборудование.
  • Прочие устройства, устанавливаемые на улице или в неотапливаемых/неохлаждаемых помещениях.

Особенности термостатов МТК-СТ

  • Широкий диапазон задания уставки: 0…+60 °C.
  • Простой монтаж на DIN-рейку.
  • Компактные размеры.
  • Высокая коммутационная способность (~250 В, 10 A).
  • Продление срока службы оборудования.
  • Экономия электроэнергии за счет периодического включения нагревателей/вентиляторов.
  • Температура эксплуатации: -45...+80 °C.

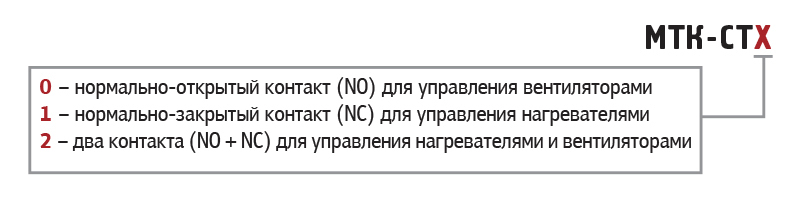

Линейка термостатов МТК-СТ

Термостат для управления вентилятором МТК-СТ0

Если температура внутри шкафа поднимается выше уставки, то термостат включает вентилятор охлаждения. Благодаря использованию термостата МТК-СТ0 вентилятор работает не постоянно, а включается только при необходимости. Это увеличивает срок службы вентилятора, а также снижает периодичность замены фильтров впускных и выпускных решеток.

Термостат для управления нагревателем МТК-СТ1

Если температура внутри шкафа поднимается выше уставки, то термостат выключает электрический нагреватель. Благодаря использованию термостата МТК-СТ1 нагреватель работает не постоянно, а включается только при необходимости. Совместное применение термостата и нагревателя обеспечивает поддержание оптимальной температуры внутри шкафа и предотвращает образование конденсата.

Сдвоенный термостат для управления вентилятором и нагревателем МТК-СТ2

Термостаты МТК-СТ2 – это два термостата с независимыми функциями регулировки в одном устройстве. Объединяет функционал термостатов МТК-СТ0 и МТК-СТ1 в одном компактном корпусе.

Устройство прибора

МТК-СТ0, МТК-СТ1

МТК-СТ2

Устройство термостата для электротехнических шкафов МТК-СТ0/МТК-СТ1

Устройство термостата для электротехнических шкафов МТК-СТ2

1. Двухполюсный зажим – подключение вентилятора/нагревателя.

2. Крепление на DIN-рейку.

3. Поворотная шкала для задания уставки.

1. Поворотная шкала задания уставки для нагревателя.

2. Поворотная шкала задания уставки для вентилятора.

3. Четырехполюсный зажим – подключение нагревателя и вентилятора.


&³1; При подключении многожильным проводом должны быть использованы наконечники. Примечание: контактная система термостата подвергается воздействию окружающей среды, поэтому контактное сопротивление может измениться. Это может привести к падению напряжения и/или самостоятельному нагреву контактов.

Условия эксплуатации

Температура эксплуатации

от -45 до +80 °C

Влажность при эксплуатации/хранении

макс. 90 % RH (без образования конденсата)






MTK-CT0, MTK-CT1

MTK-CT2

Диапазон настройки

от 0 до +60 °C

Разность температур переключения

7±4 °C

Чувствительный элемент

биметалл

Количество срабатываний реле

> 100 000 циклов

Макс. коммутационная способность (активная/реактивная нагрузка)

AC 250 В, 10 (2) A

AC 120 В, 15 (2) A

DC 30 Вт при DC 24 В до DC 72 В

Макс. пусковой ток

AC 16 A за 10 сек

Подключение&³1;

2-полюсный винтовой зажим для кабелей сечением:

жесткий провод 2,5 мм&³2; (AWG 14)

многожильный провод1 1,5 мм&³2; (AWG 16)

Крепление

зажим для DIN-рейки 35 мм согл. DIN EN 60715

Габаритные размеры

60 × 33 × 43 мм

67 × 50 × 46 мм

Вес

прибл. 40 г

прибл. 90 г

Монтажное положение

вертикальное

Степень защиты

IP20

Класс защиты

АС: II, DC: III







Термостаты для электротехнических шкафов MEYERTEC МТК-СТ
